框剪结构高层办公楼施工技术措施-基坑支护工程

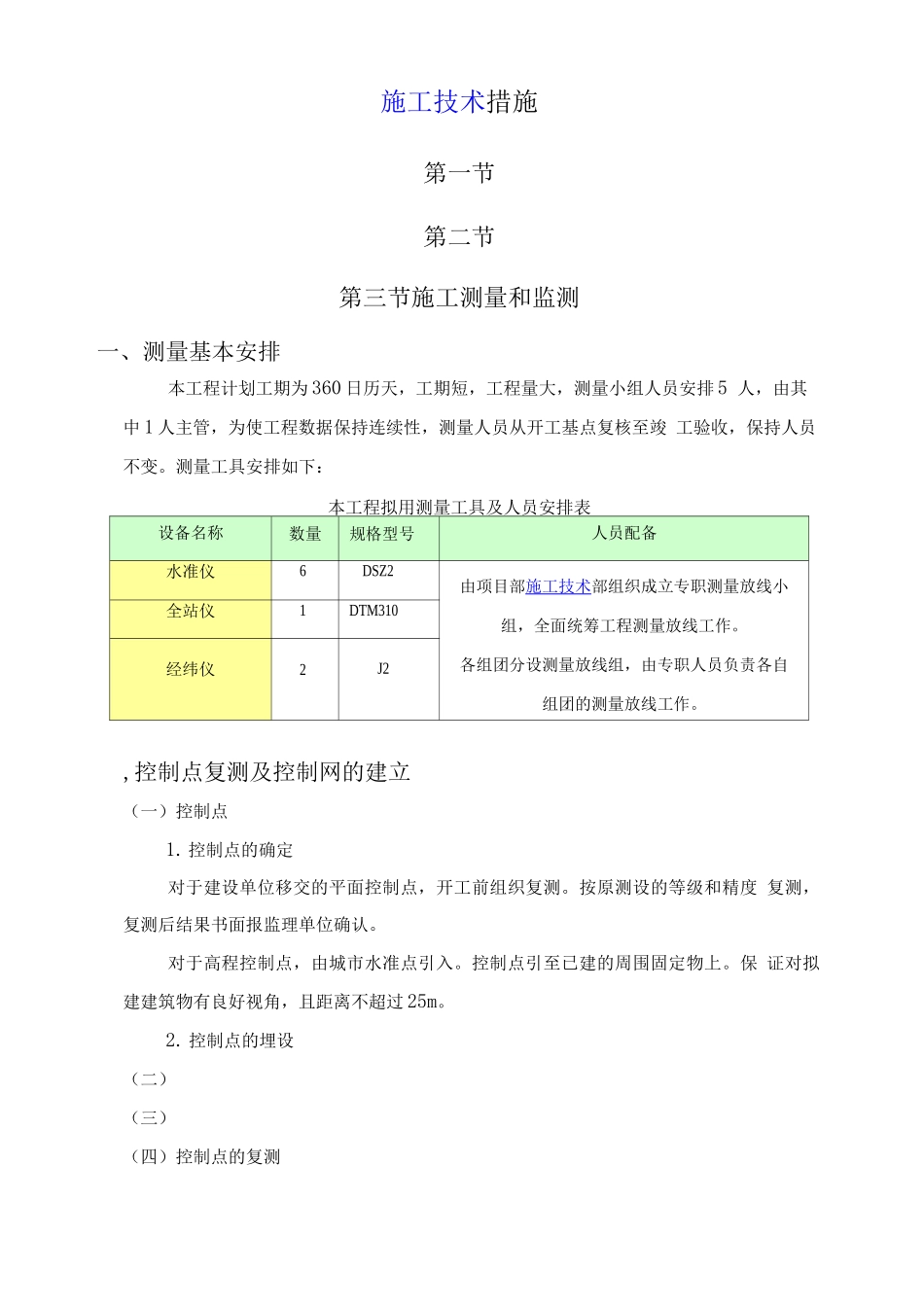

施工技术措施第一节第二节第三节施工测量和监测一、测量基本安排本工程计划工期为 360 日历天，工期短，工程量大，测量小组人员安排 5 人，由其中 1 人主管，为使工程数据保持连续性，测量人员从开工基点复核至竣 工验收，保持人员不变。测量工具安排如下：本工程拟用测量工具及人员安排表设备名称数量规格型号人员配备水准仪6DSZ2由项目部施工技术部组织成立专职测量放线小 组，全面统筹工程测量放线工作。各组团分设测量放线组，由专职人员负责各自组团的测量放线工作。全站仪1DTM310经纬仪2J2,控制点复测及控制网的建立（一）控制点1. 控制点的确定对于建设单位移交的平面控制点，开工前组织复测。按原测设的等级和精度 复测，复测后结果书面报监理单位确认。对于高程控制点，由城市水准点引入。控制点引至已建的周围固定物上。保 证对拟建建筑物有良好视角，且距离不超过 25m。2. 控制点的埋设（二）（三）（四）控制点的复测根据现场提供的坐标控制点，对业主交付的控制点进行校核，并将复核结果 交监理审核，经过监理审核通过后方可使用。（五）建立场区平面控制网1.2. 工艺流程：对原控制点复测检核一一现场选定加密控制点，埋石或打木 桩，并编写点号一一现场实测一一内业平差计算坐标3. 建筑方格网应在场区平整完成后在总平面图上进行设计，其布置原则如下：（1）（2）方格网的顶点应布置在通视良好又能长期保存的地点。（3）轴线控制桩应尽量投测在方格网边上。（4）方格网全部施测完成后，采纳将所有建筑物一次性定位的方法来检验 其准确性，对于未进行平差的方格网是一种较好的检验方法。4.4. 一级控制网点的测放及各建筑物轴线控制网的引测主要采纳全站仪进 行，其余的测量放线则采纳经纬仪、水准仪及钢尺进行施工测量。5. 建筑物平面控制网是建筑物定位和施工放线的基本依据，它是场区内的 二级平面控制。（六）建立场区高程控制网1.2. 高程控制网是建筑场区内地上、地下建构）筑物高程测设和传递的基本 依据。3.3. 高程控制网的等级为国家三等水准测量，以上等级可作为建筑场区的首 级高程控制。四、分项工程测量控制1. 轴线控制测量2.2. 竖向测量控制本招标工程各单体建筑物多为中层建筑，在竖向测量上均考虑采纳外控法进 行，直接利用经纬仪在室外轴线延长线上进行测量。3. 结构高程施工测量5.4. 施工抄平放线（1）地下结构的抄平放线1）工艺流程：分轴线测设一一将标高引测到轴线桩一一基坑中设...
