桥梁承台施工方案

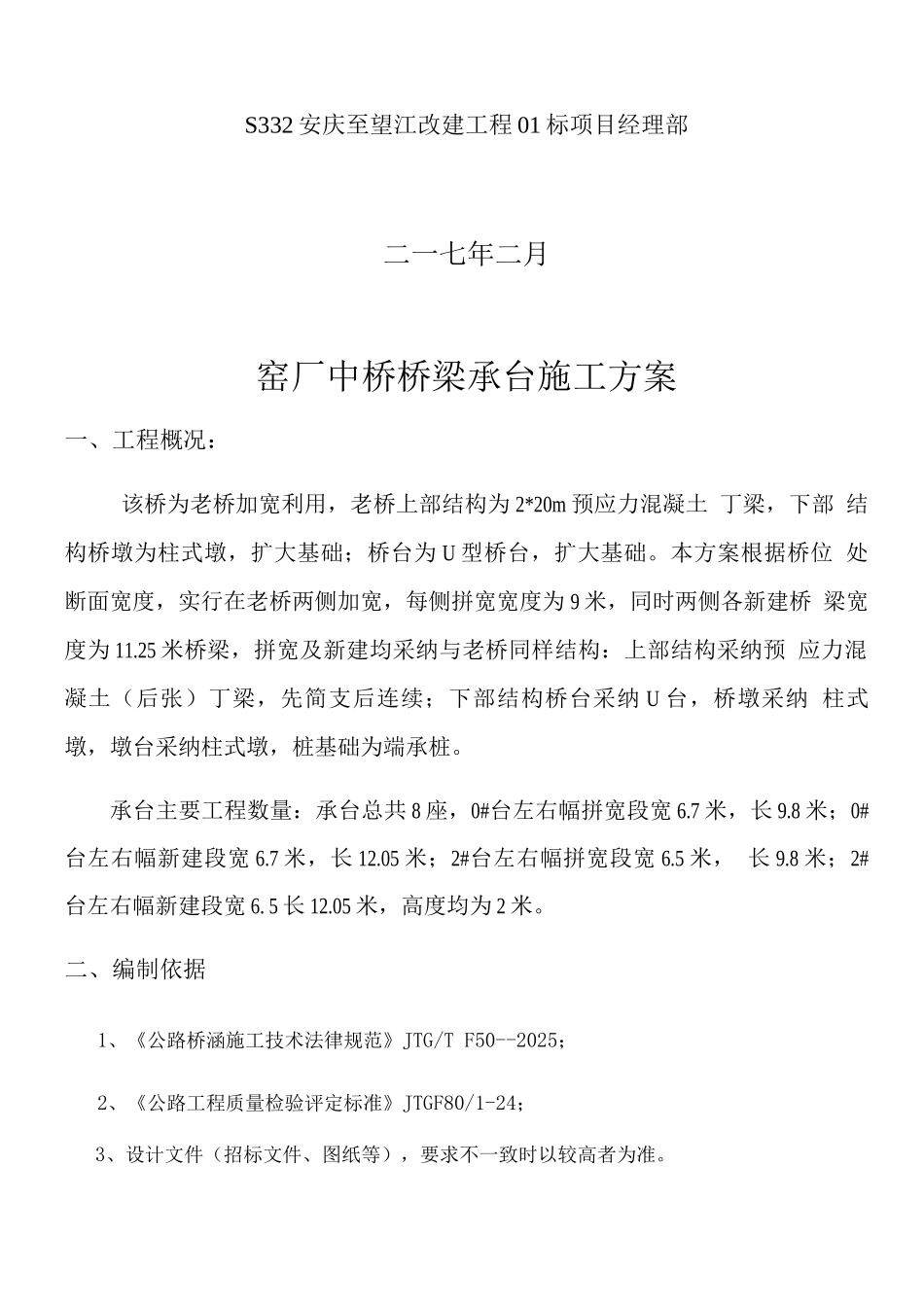

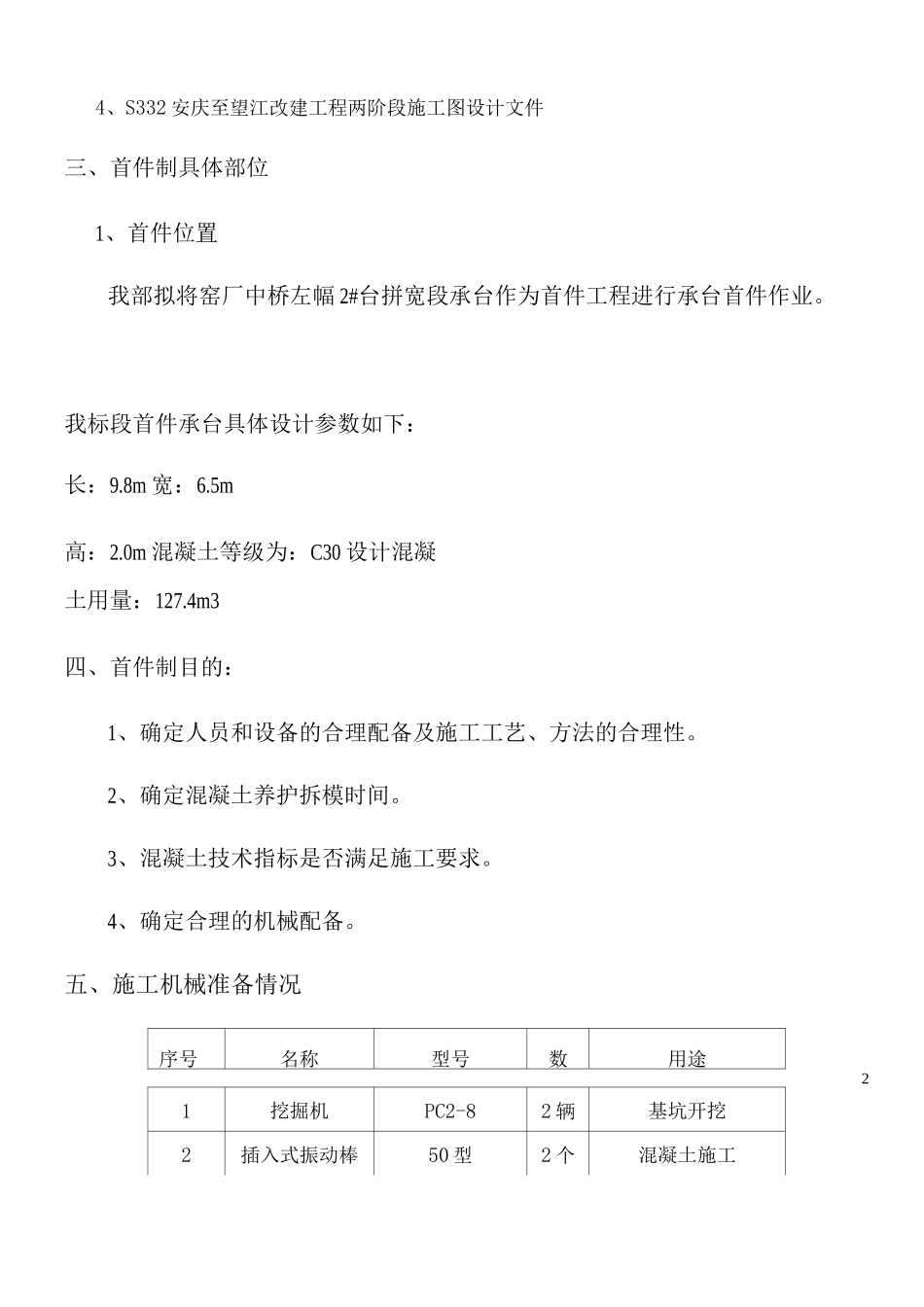

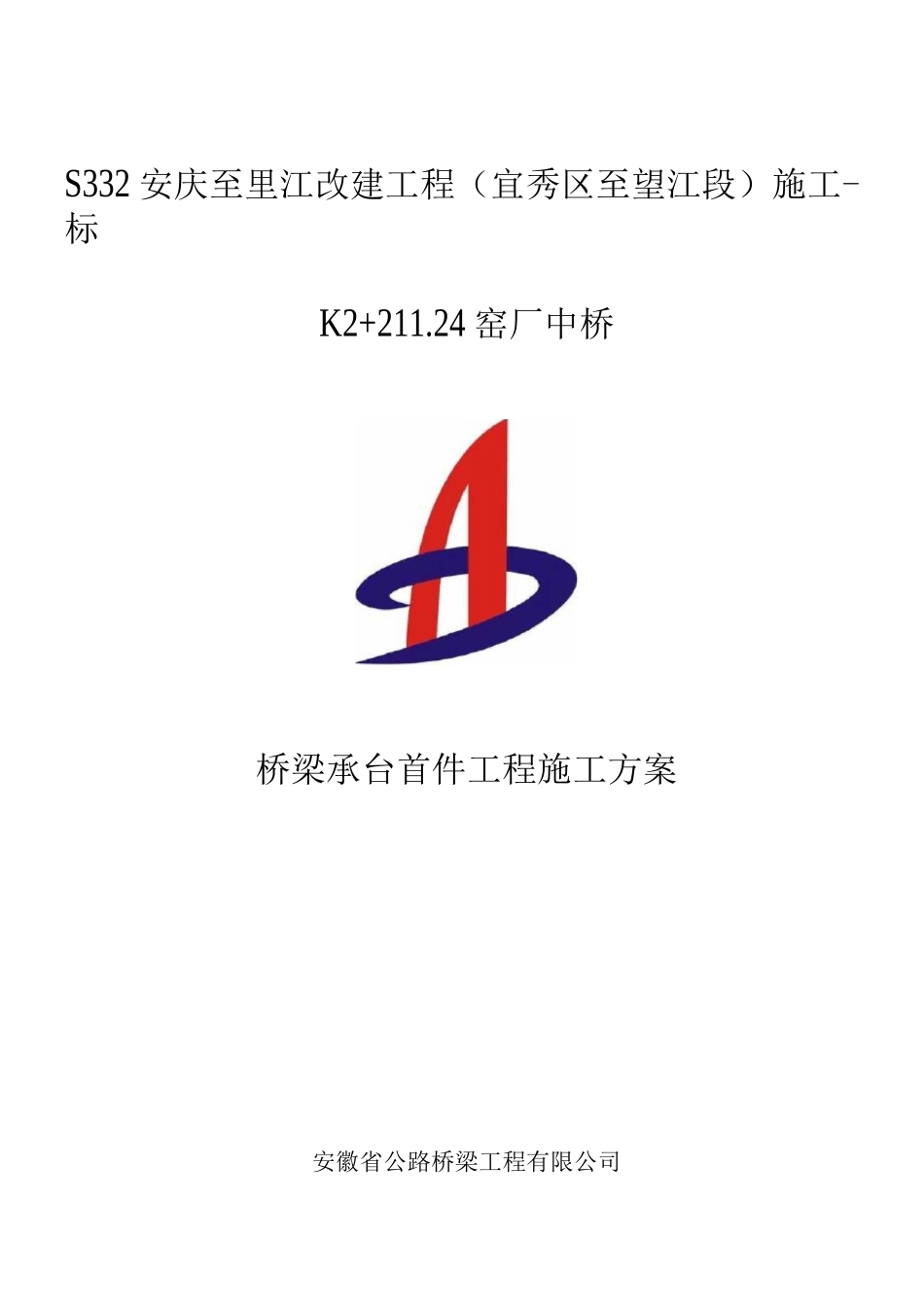

S332 安庆至里江改建工程（宜秀区至望江段）施工-标K2+211.24 窑厂中桥桥梁承台首件工程施工方案安徽省公路桥梁工程有限公司S332 安庆至望江改建工程 01 标项目经理部二一七年二月窑厂中桥桥梁承台施工方案一、工程概况：该桥为老桥加宽利用，老桥上部结构为 2*20m 预应力混凝土 丁梁，下部 结构桥墩为柱式墩，扩大基础；桥台为 U 型桥台，扩大基础。本方案根据桥位 处断面宽度，实行在老桥两侧加宽，每侧拼宽宽度为 9 米，同时两侧各新建桥 梁宽度为 11.25 米桥梁，拼宽及新建均采纳与老桥同样结构：上部结构采纳预 应力混凝土（后张）丁梁，先简支后连续；下部结构桥台采纳 U 台，桥墩采纳 柱式墩，墩台采纳柱式墩，桩基础为端承桩。承台主要工程数量：承台总共 8 座，0#台左右幅拼宽段宽 6.7 米，长 9.8 米；0#台左右幅新建段宽 6.7 米，长 12.05 米；2#台左右幅拼宽段宽 6.5 米， 长 9.8 米；2#台左右幅新建段宽 6. 5 长 12.05 米，高度均为 2 米。二、编制依据1、《公路桥涵施工技术法律规范》JTG/T F50--2025；2、《公路工程质量检验评定标准》JTGF80/1-24；3、设计文件（招标文件、图纸等），要求不一致时以较高者为准。4、S332 安庆至望江改建工程两阶段施工图设计文件三、首件制具体部位1、首件位置我部拟将窑厂中桥左幅 2#台拼宽段承台作为首件工程进行承台首件作业。我标段首件承台具体设计参数如下：长：9.8m 宽：6.5m高：2.0m 混凝土等级为：C30 设计混凝土用量：127.4m3四、首件制目的：1、确定人员和设备的合理配备及施工工艺、方法的合理性。2、确定混凝土养护拆模时间。3、混凝土技术指标是否满足施工要求。4、确定合理的机械配备。五、施工机械准备情况序号名称型号数用途21挖掘机PC2-82 辆基坑开挖2插入式振动棒50 型2 个混凝土施工3发电机S112 0 柴油1 台浇注混凝土、照明4罐车11m33 辆运输混凝土5吊车25T1 辆6拌和站ZHS1201 座拌制混凝土7模板若干8支架若干六、施工人员情况序号人员姓名人数1施工负责人谢业明12技术总负责人肖必忠13现场负责人张业群14技术员汪靳祥14试验负责人韦海涛15专职安全员汪传福16安全负责人李子祥17测量员杨志18混凝土班组59木工班组810水电班组2七、试验及材料准备情况1、桩基检测项目部已自检完毕且为 I 类桩，2、实验准备我部试验室在开工前，已经进行了 C30 混凝土配合比试验并已获得驻地办监理工程师 批准，具体配比如下：水...
