桥梁承台围堰施工方案

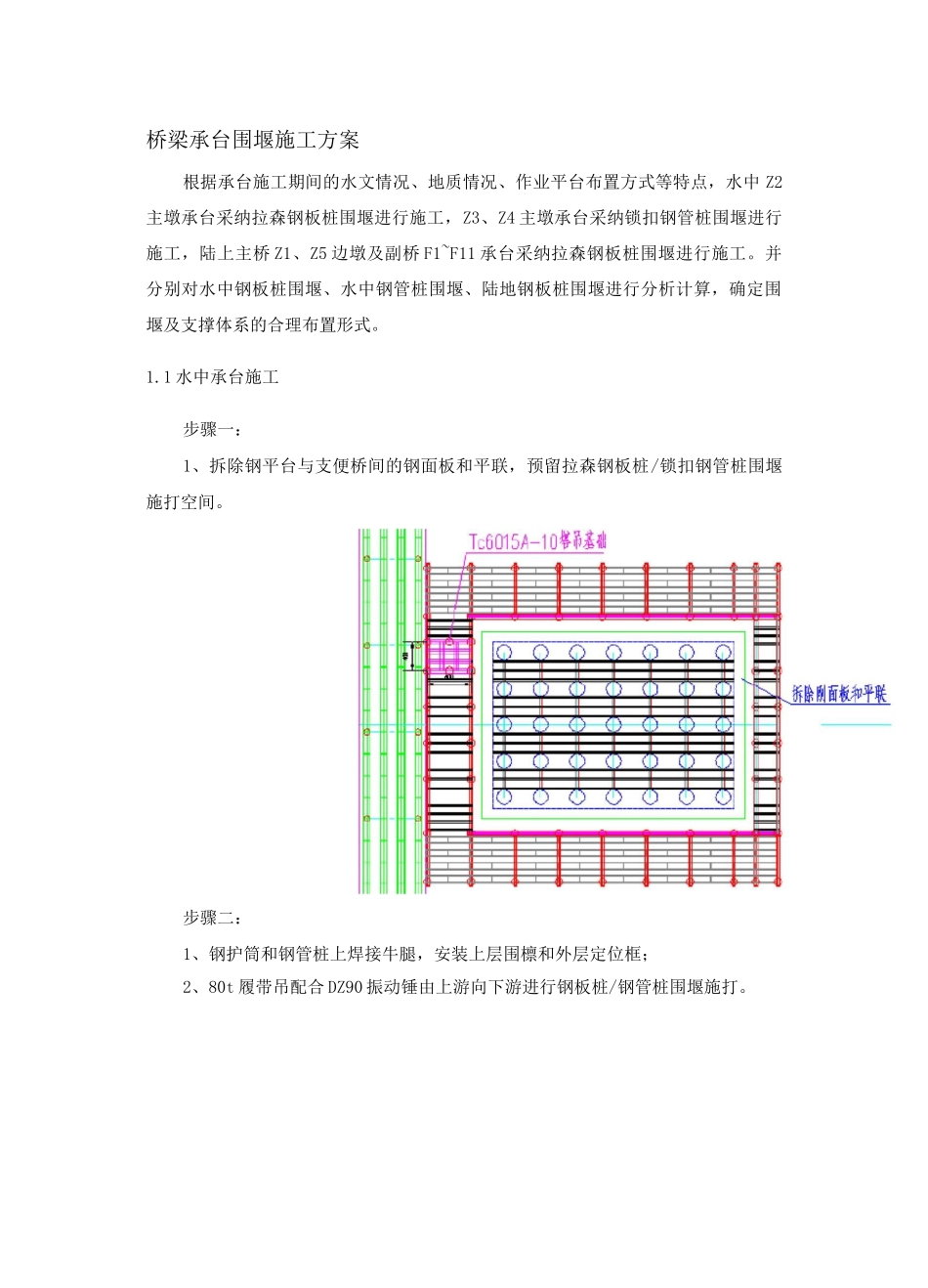

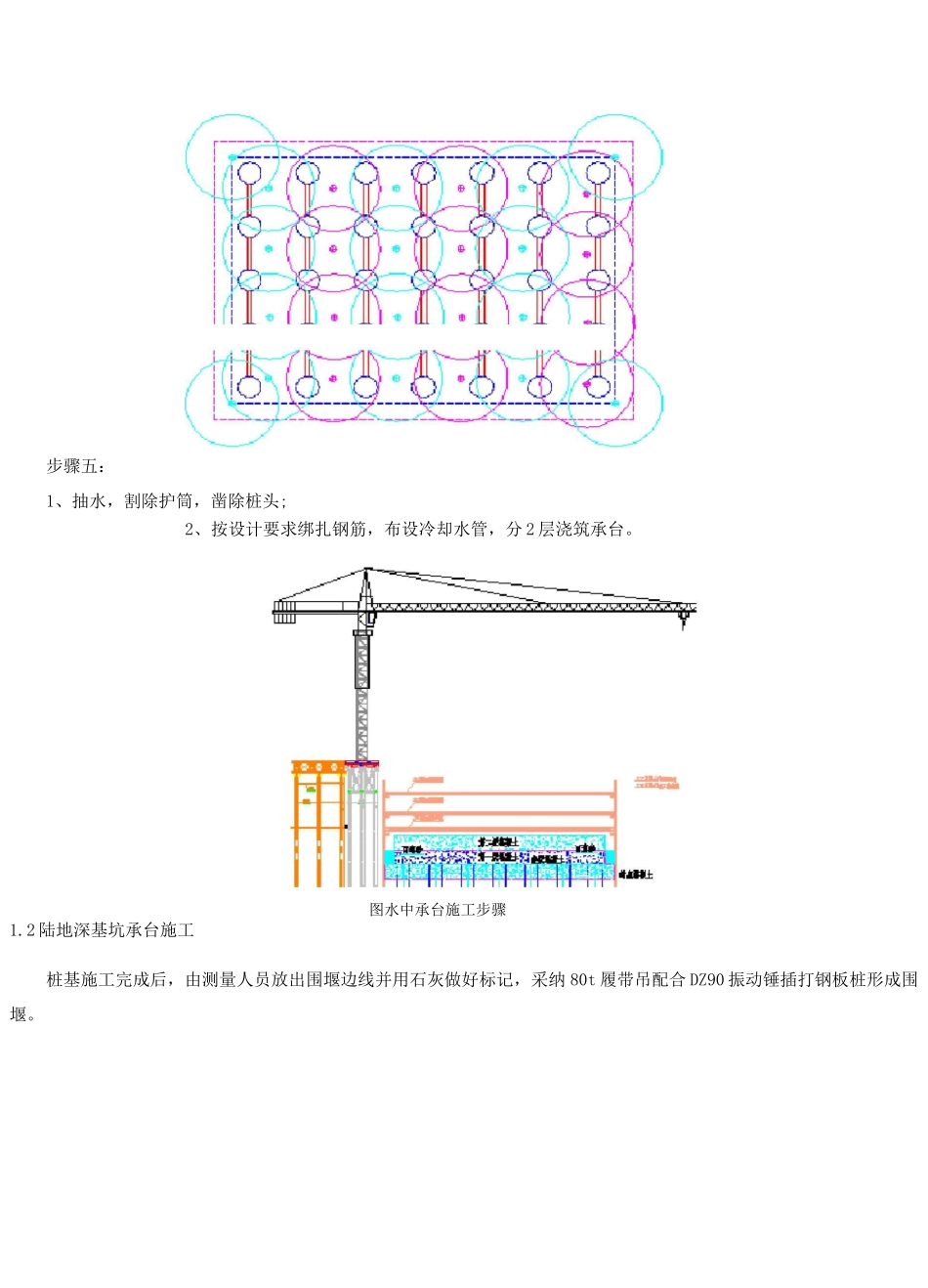

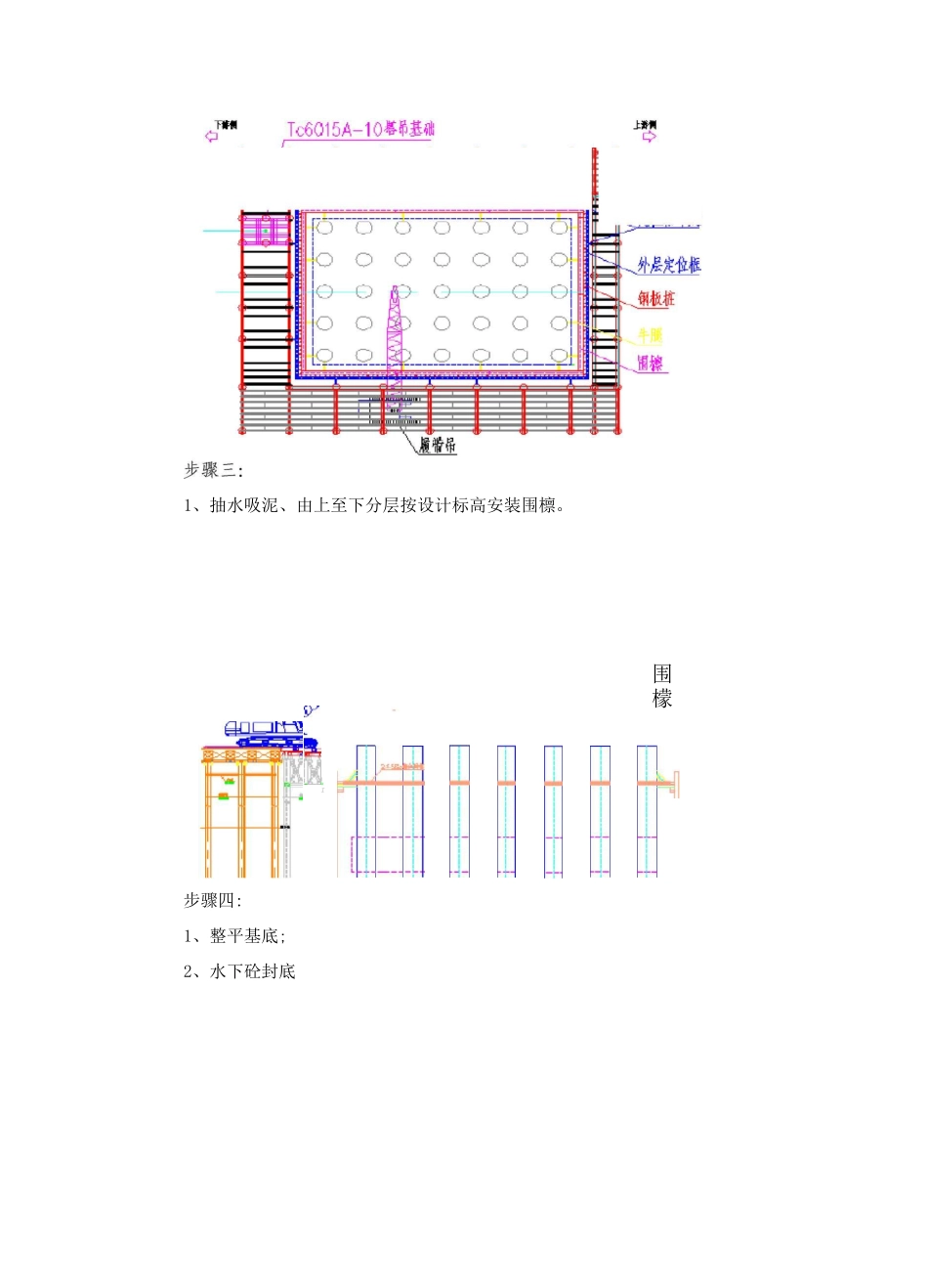

桥梁承台围堰施工方案根据承台施工期间的水文情况、地质情况、作业平台布置方式等特点，水中 Z2主墩承台采纳拉森钢板桩围堰进行施工，Z3、Z4 主墩承台采纳锁扣钢管桩围堰进行施工，陆上主桥 Z1、Z5 边墩及副桥 F1~F11 承台采纳拉森钢板桩围堰进行施工。并分别对水中钢板桩围堰、水中钢管桩围堰、陆地钢板桩围堰进行分析计算，确定围堰及支撑体系的合理布置形式。1.1 水中承台施工步骤一：1、拆除钢平台与支便桥间的钢面板和平联，预留拉森钢板桩/锁扣钢管桩围堰施打空间。步骤二：1、钢护筒和钢管桩上焊接牛腿，安装上层围檩和外层定位框；2、80t 履带吊配合 DZ90 振动锤由上游向下游进行钢板桩/钢管桩围堰施打。1、抽水吸泥、由上至下分层按设计标高安装围檩。围檬IQI步骤四:1、整平基底;2、水下砼封底步骤五：1、抽水，割除护筒，凿除桩头;1.2 陆地深基坑承台施工桩基施工完成后，由测量人员放出围堰边线并用石灰做好标记，采纳 80t 履带吊配合 DZ90 振动锤插打钢板桩形成围堰。2、按设计要求绑扎钢筋，布设冷却水管，分 2 层浇筑承台。图水中承台施工步骤图深基坑围堰插打钢板桩施打完毕后，由长臂挖机对围堰内进行开挖，并同步根据设计标高由上至下逐层安装钢围檩。开挖完毕后部分区域由人工配合整平基底利用天泵浇筑砼垫层，并在四周设置排水沟、集水井。绑扎承台钢筋，布设冷却水管，进行承台砼施工。图围堰体系形成第 2 章钢围堰施工2.1 水中钢围堰施工现以主桥 Z2 主墩为例说明钢围堰各项施工工艺。2.1. 1 施工工艺流程图钢围堰施工流程2.1.2 钢围堰设计Z2 主墩钢围堰为矩形，平面尺寸 35.2mx24.6m,围堰距承台边 1.6m。围堰顶高程+320m,底高程+296m,围堰高度 24m,施工高水位+319m,泥面高程 303m。采纳进 24m SP-VI 型钢板桩进行围堰施工，设置 4 层 2HM588 X 3 围檩,选用巾630 x 12 钢管作为内支撑。为保证内围檩和内支撑的刚度、强度及稳定性,严格根据计算确定的规格、材质选定施工用材。2.1.3 钢板桩进场匹 n 厂「 n lL! I__:_:_ ! I__:_!_______!______1_____________IILI I1 11 1I I1 11 1—』•D+H ： 诚 图钢板桩围堰布置图" ：＜!-.-s-Wt—| : :」w 渤！m—_1 ' ! -图钢板桩围堰立面布置图2.1.3.钢板桩进场验收钢板桩运至施工场地后，进行检查、分类、编号和登记。对于周转使用过旧的钢板桩，要进行外观表面缺陷、长度、宽度、厚度、高度、平直度、锁形状、桩身...
