桥梁桩基施工方案VIP专享

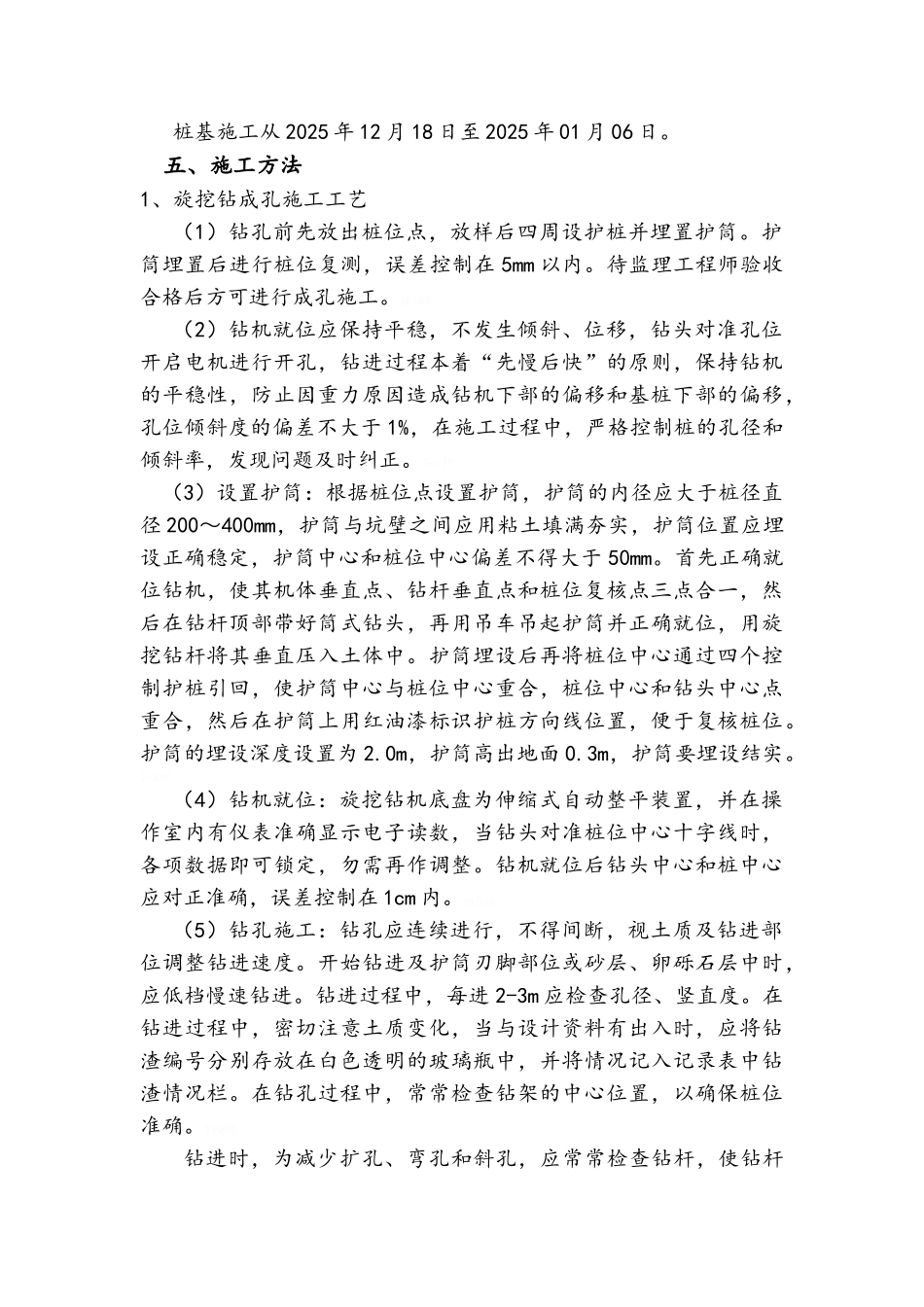

钻孔灌注桩施工方案一、工程概况西苏度互通 K3+133.165 主线跨 A 匝道桥全长 79.91m,桥中心桩号为 K3+133.165，上部结构为 3 跨 25 米预应力混凝土先简支后连续箱梁，下部结构形式为柱式墩台，钻孔灌注桩基础。钻孔灌注桩主要工程量：共有基桩 34 根，其中桩径1200Ø㎜桩基共 24 根，长度共 780m；桩径1500Ø㎜桩基共 10 根，长度共 442m；C20 混凝土1663.2m3 ,钢材 124.6T。Awm0o。二、编制依据1、《公路桥涵施工技术法律规范》（JTG/T F50—2025）；2、《公路工程技术标准》（JTGB01—2025）；3、《钢筋机械连接通用技术法律规范》（JTJ107—2025）；4、《钢筋混凝土工程施工及验收法律规范》（GBJ 204—83）；5、《安阳西北绕城高速公路两阶段施工图设计》6、《安阳西北绕城高速公路 TJ-1 标段施工组织设计》7、 有关水文、地质资料三、施工准备1、施工准备（1）施工场地平整、施工便道畅通、机械就位，调试完成；人员就位，并进行技术安全培训。（2）施工测量放样，用尼康 DTM-452C 全站仪进行精确放样，高程控制采纳 DS3 水准仪进行控制，放出桩基中心点，确定钻孔桩平面位置；bPRK7。（3）进行水泥的安定性、砂的含泥量、石子筛分、钢筋原材及焊接和混凝土配合比配制等试验。（4）拌合站进行试拌，检验拌和站的生产能力。（5）导管进行水密试验和抗拉试验，对导管根据试验顺序依次编号。（6）探孔器制作，用 16 根 9m 长 Φ22 钢筋作出直线段为 7.2 m，外径为 1.48m 和 1.18m 的探孔器。c1UCQ。（7）用钢尺复测测量绳长度，是否与实际长度相符。2、主要机具设备旋挖钻机 2 辆、120KW 发电机组 1 台、25T 吊车 1 辆、挖掘机 1辆、钢筋笼运输车 1 辆、混凝土导管 1 套、混凝土运输车 8 辆、装载机 2 辆、钢筋加工机械 1 套等机具。tKKDQ。3、作业条件（1）合理布置施工现场，清理场地内影响施工的障碍物，达到“三通一平”。桩基现场施工用电使用 120KW 发电机。05KNJ。（2）对进场设备、机具进行安装、调试检查和试运转，确保机械正常工作，配备足够的备件。（3）引好桩位控制线和水平高程的控制点，妥善保护，做好护桩，施工中应常常复测，闭合。（4）原材料进场备足，根据设计要求加工钢筋笼。4、工艺原理旋挖钻成孔施工法，又称钻斗施工法。成孔原理是在一个可闭合开启的钻斗的底部及侧边，镶焊切削刀锯，在伸缩钻杆旋转驱动下，旋转切削挖掘土层，同时使切削挖掘下来的土...
