桩基(静压桩)施工方案

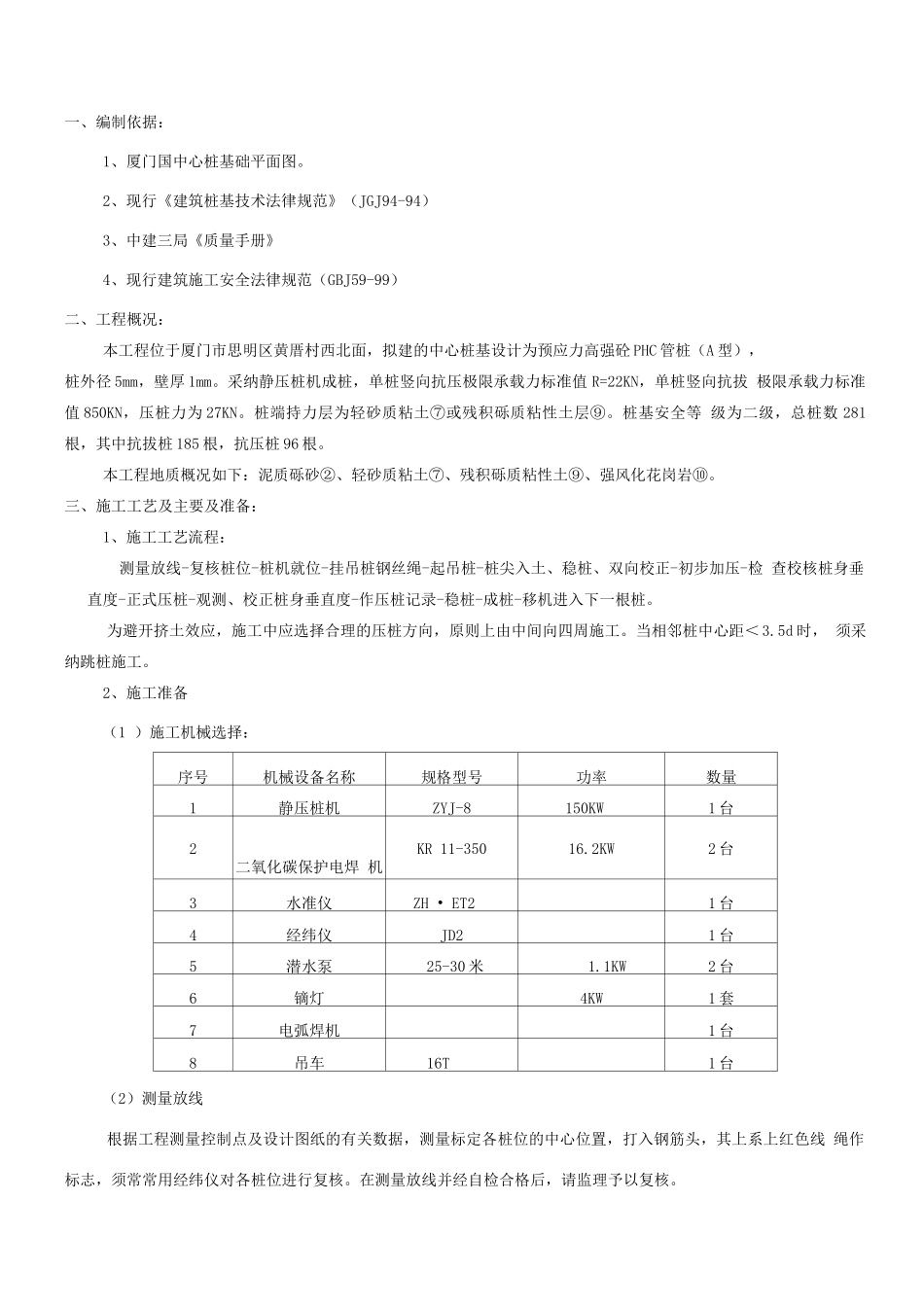

一、编制依据：1、厦门国中心桩基础平面图。2、现行《建筑桩基技术法律规范》（JGJ94-94）3、中建三局《质量手册》4、现行建筑施工安全法律规范（GBJ59-99）二、工程概况：本工程位于厦门市思明区黄厝村西北面，拟建的中心桩基设计为预应力高强砼 PHC 管桩（A 型），桩外径 5mm，壁厚 1mm。采纳静压桩机成桩，单桩竖向抗压极限承载力标准值 R=22KN，单桩竖向抗拔 极限承载力标准值 850KN，压桩力为 27KN。桩端持力层为轻砂质粘土⑦或残积砾质粘性土层⑨。桩基安全等 级为二级，总桩数 281根，其中抗拔桩 185 根，抗压桩 96 根。本工程地质概况如下：泥质砾砂②、轻砂质粘土⑦、残积砾质粘性土⑨、强风化花岗岩⑩。三、施工工艺及主要及准备：1、施工工艺流程：测量放线-复核桩位-桩机就位-挂吊桩钢丝绳-起吊桩-桩尖入土、稳桩、双向校正-初步加压-检 查校核桩身垂直度-正式压桩-观测、校正桩身垂直度-作压桩记录-稳桩-成桩-移机进入下一根桩。为避开挤土效应，施工中应选择合理的压桩方向，原则上由中间向四周施工。当相邻桩中心距＜3.5d 时， 须采纳跳桩施工。2、施工准备（1 ）施工机械选择：序号机械设备名称规格型号功率数量1静压桩机ZYJ-8150KW1 台2二氧化碳保护电焊 机KR 11-35016.2KW2 台3水准仪ZH • ET21 台4经纬仪JD21 台5潜水泵25-30 米1.1KW2 台6镝灯4KW1 套7电弧焊机1 台8吊车16T1 台（2）测量放线根据工程测量控制点及设计图纸的有关数据，测量标定各桩位的中心位置，打入钢筋头，其上系上红色线 绳作标志，须常常用经纬仪对各桩位进行复核。在测量放线并经自检合格后，请监理予以复核。（3）管桩的堆放管桩堆场应选择离施工区较近、运输方便的空地。管桩堆放场地必须平整、坚实，叠层堆放时应在垂直于 管桩长度方向的地面设置二道垫木，垫木应分别位于距桩端 0.2 倍桩长处，底层最外缘的管桩应在垫木处用木楔 塞紧，以防滚动。桩尖向同一端，堆放层数不宜超过 4 层。（4）管桩质量检查管桩进场须具备出厂证明及合格证，并根据管桩的尺寸允许偏差要求及外观质量要求对管桩进行检查评 定，严禁不合格的管桩用于工程上。具体要求见附一、附二；四、施工方法：1、桩机就位桩机就位前应了解场地是否有足够的承载力，若承载力小于 15T/m2,则必须采纳处理措施。桩机就位前还 应检查测量放出桩位点是否因桩机行走而被破坏，如被破坏还应重新测量标定。桩机就位后应认真检查调整机座 与机架的水...
