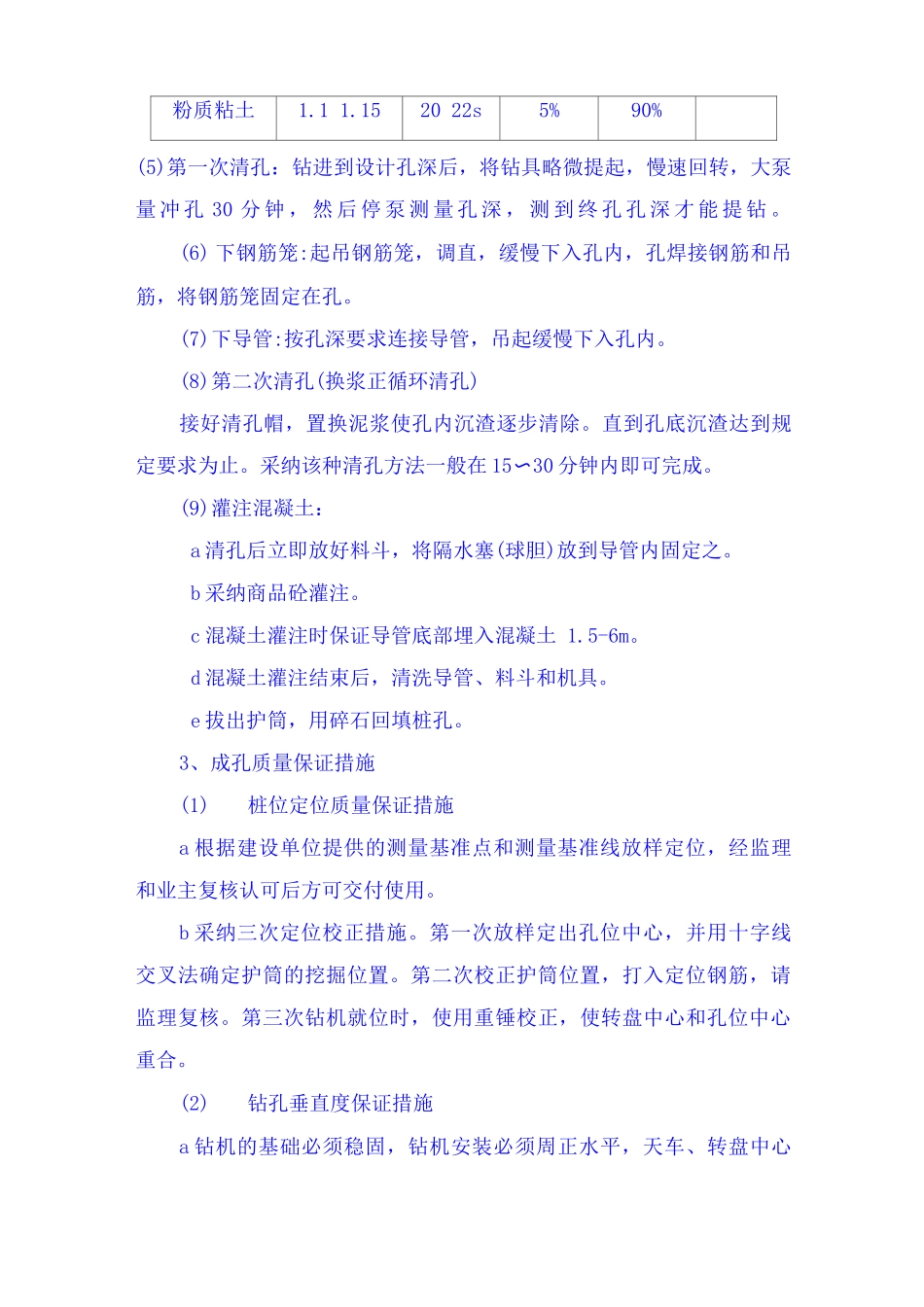

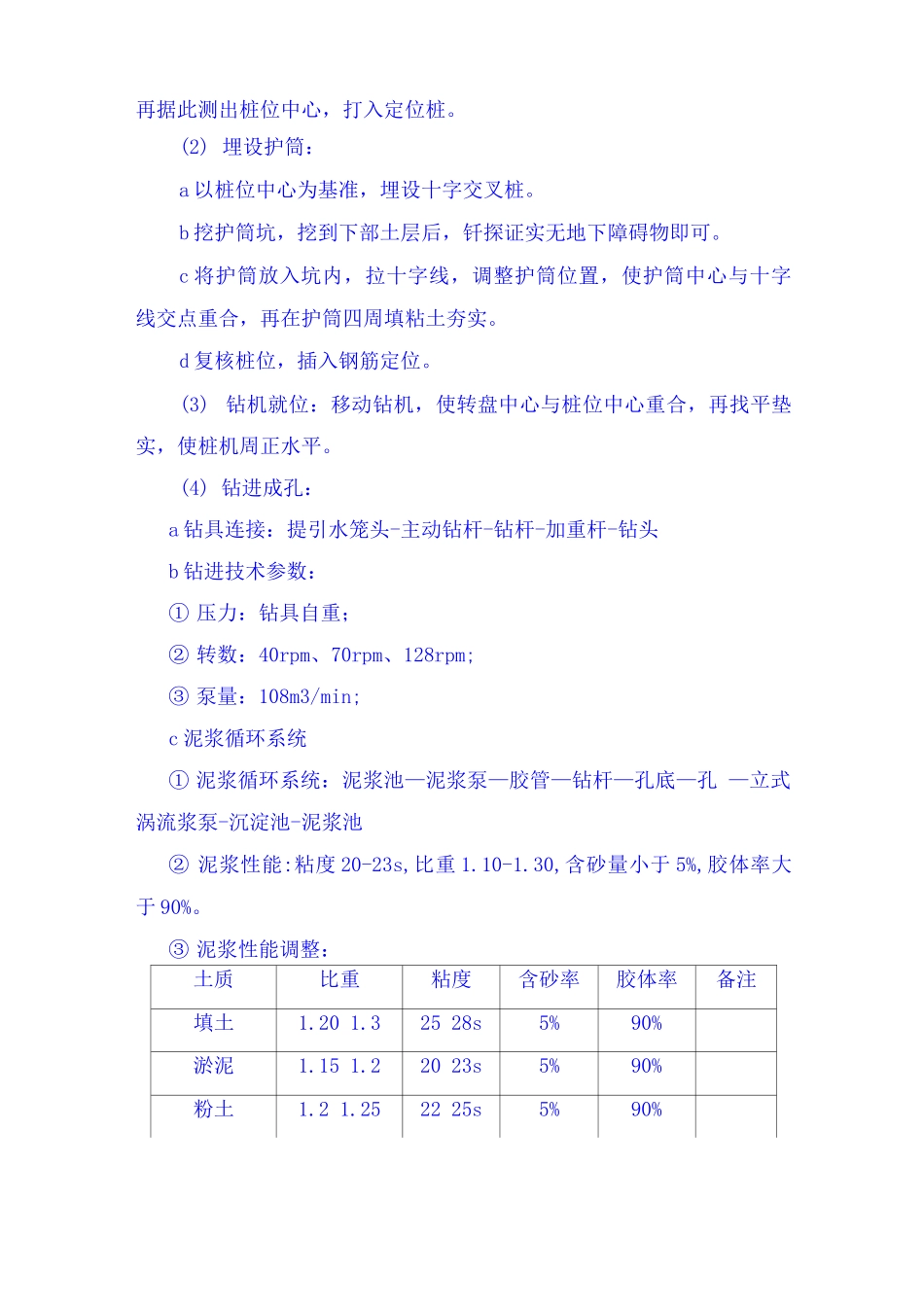

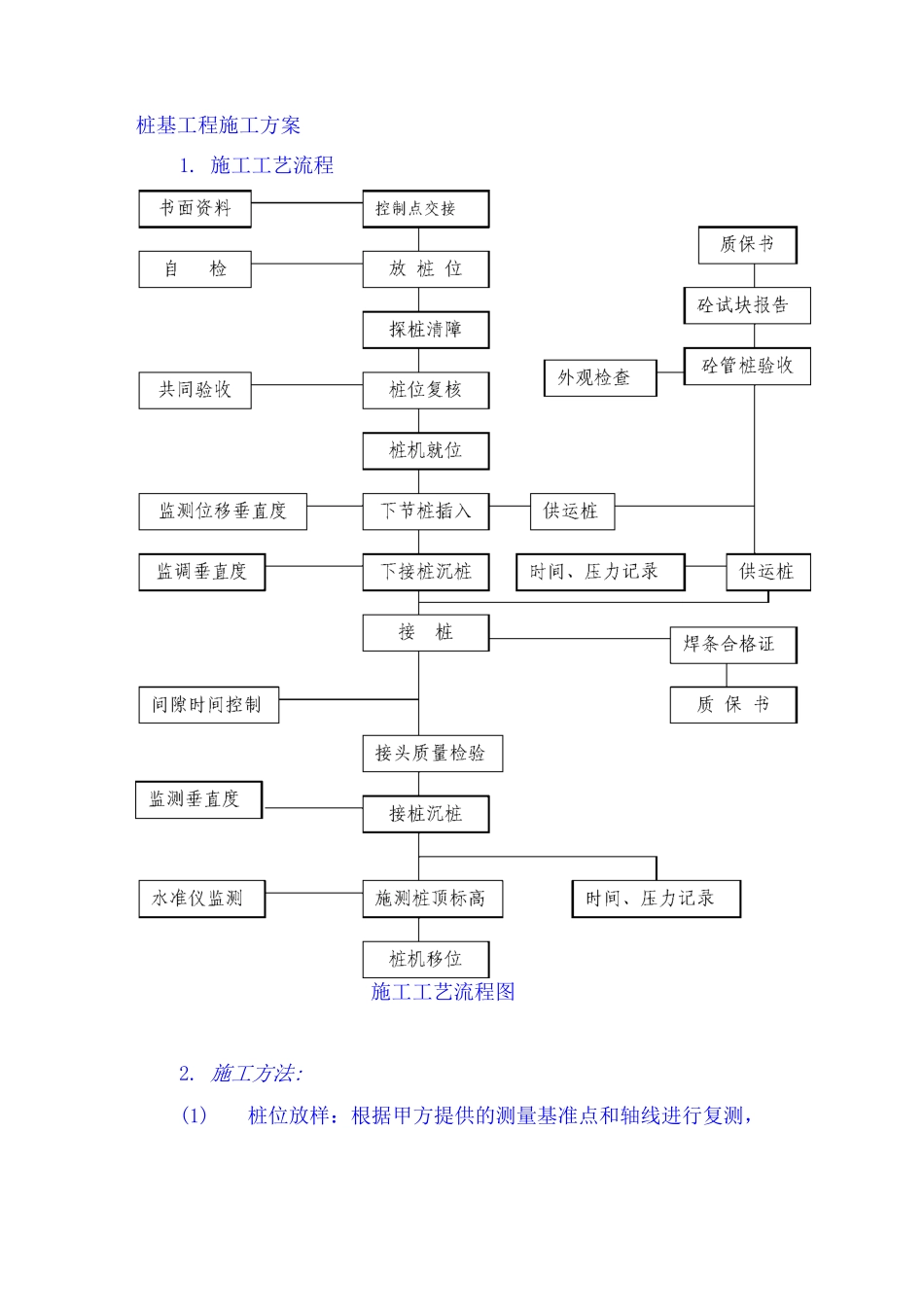

桩基工程施工方案1. 施工工艺流程施工工艺流程图2. 施工方法:(1)桩位放样：根据甲方提供的测量基准点和轴线进行复测，再据此测出桩位中心，打入定位桩。(2) 埋设护筒：a 以桩位中心为基准，埋设十字交叉桩。b 挖护筒坑，挖到下部土层后，钎探证实无地下障碍物即可。c 将护筒放入坑内，拉十字线，调整护筒位置，使护筒中心与十字线交点重合，再在护筒四周填粘土夯实。d 复核桩位，插入钢筋定位。(3) 钻机就位：移动钻机，使转盘中心与桩位中心重合，再找平垫实，使桩机周正水平。(4) 钻进成孔：a 钻具连接：提引水笼头-主动钻杆-钻杆-加重杆-钻头b 钻进技术参数：① 压力：钻具自重；② 转数：40rpm、70rpm、128rpm;③ 泵量：108m3/min;c 泥浆循环系统① 泥浆循环系统：泥浆池—泥浆泵—胶管—钻杆—孔底—孔 —立式涡流浆泵-沉淀池-泥浆池② 泥浆性能:粘度 20-23s,比重 1.10-1.30,含砂量小于 5%,胶体率大于 90%。③ 泥浆性能调整：土质比重粘度含砂率胶体率备注填土1.20 1.325 28s5%90%淤泥1.15 1.220 23s5%90%粉土1.2 1.2522 25s5%90%粉质粘土1.1 1.1520 22s5%90%(5)第一次清孔：钻进到设计孔深后，将钻具略微提起，慢速回转，大泵量 冲 孔 30 分 钟 ， 然 后 停 泵 测 量 孔 深 ， 测 到 终 孔 孔 深 才 能 提 钻 。(6) 下钢筋笼:起吊钢筋笼，调直，缓慢下入孔内，孔焊接钢筋和吊筋，将钢筋笼固定在孔。(7)下导管:按孔深要求连接导管，吊起缓慢下入孔内。(8)第二次清孔(换浆正循环清孔)接好清孔帽，置换泥浆使孔内沉渣逐步清除。直到孔底沉渣达到规定要求为止。采纳该种清孔方法一般在 15〜30 分钟内即可完成。(9)灌注混凝土：a 清孔后立即放好料斗，将隔水塞(球胆)放到导管内固定之。b 采纳商品砼灌注。c 混凝土灌注时保证导管底部埋入混凝土 1.5-6m。d 混凝土灌注结束后，清洗导管、料斗和机具。e 拔出护筒，用碎石回填桩孔。3、成孔质量保证措施(1)桩位定位质量保证措施a 根据建设单位提供的测量基准点和测量基准线放样定位，经监理和业主复核认可后方可交付使用。b 采纳三次定位校正措施。第一次放样定出孔位中心，并用十字线交叉法确定护筒的挖掘位置。第二次校正护筒位置，打入定位钢筋，请监理复核。第三次钻机就位时，使用重锤校正，使转盘中心和孔位中心重合。(2)钻孔垂直度保证措施a 钻机的基础必须稳固，钻机安装必须周正水平，天车、转盘中心和桩位三点应成一...
