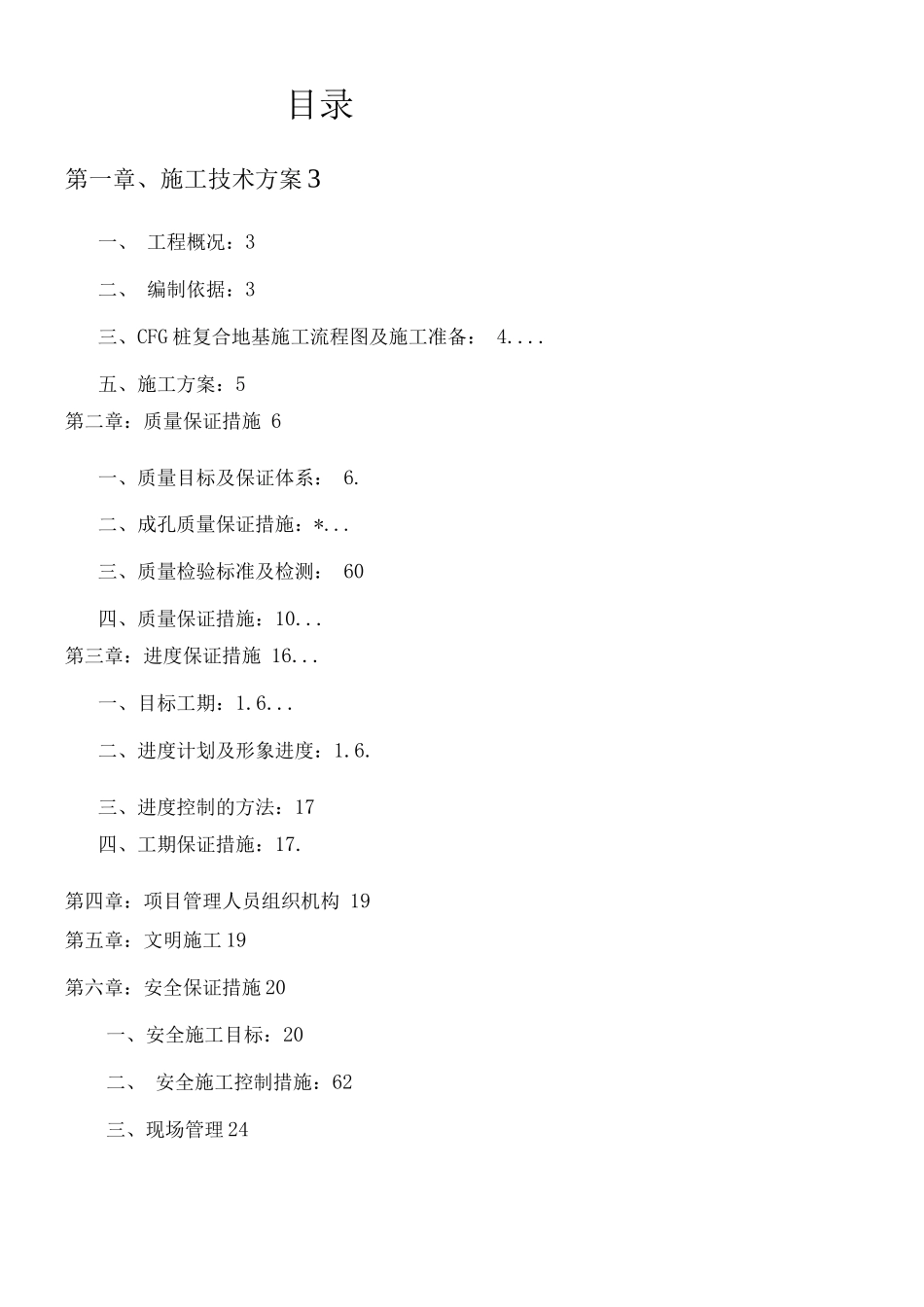

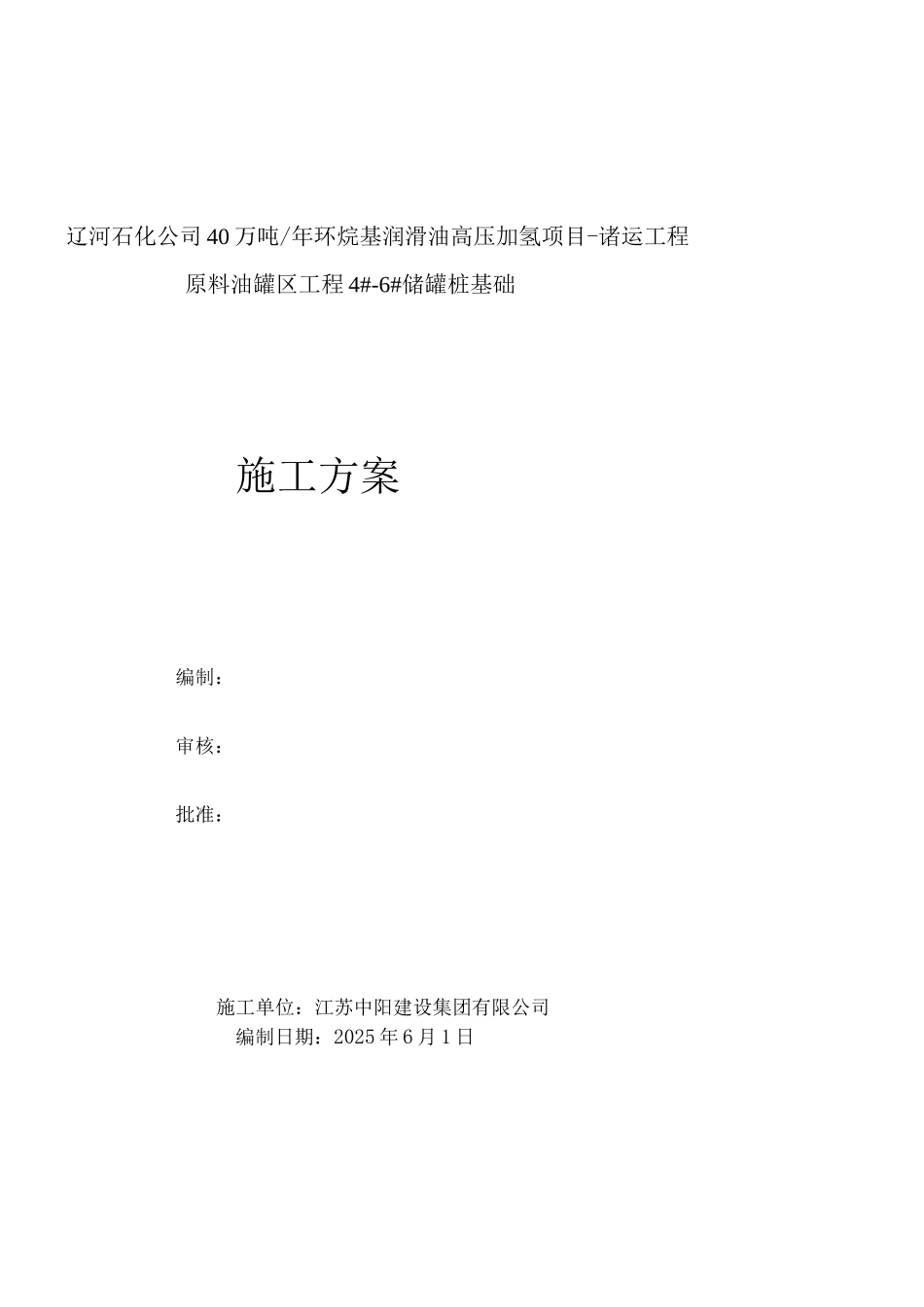

辽河石化公司 40 万吨/年环烷基润滑油高压加氢项目-诸运工程 原料油罐区工程 4#-6#储罐桩基础施工方案编制：审核：批准：施工单位：江苏中阳建设集团有限公司编制日期：2025 年 6 月 1 日目录第一章、施工技术方案 3一、 工程概况：3二、 编制依据：3三、CFG 桩复合地基施工流程图及施工准备： 4....五、施工方案：5第二章：质量保证措施 6一、质量目标及保证体系： 6.二、成孔质量保证措施：*...三、质量检验标准及检测： 60四、质量保证措施：10...第三章：进度保证措施 16...一、目标工期：1.6...二、进度计划及形象进度：1.6.三、进度控制的方法：17四、工期保证措施：17.第四章：项目管理人员组织机构 19第五章：文明施工 19第六章：安全保证措施 20一、安全施工目标：20二、 安全施工控制措施：62三、现场管理 24第一章、施工技术方案一、工程概况项目背景概况：新建一套 40 万吨/年环烷基润滑油高压加氢装置，储运工程规模 为新建 2 个罐组，其中本工程涉及的润滑油原料罐区 3 座 85m 3 拱顶润滑油料储 罐区罐桩基础。(4#-6#罐)建设单位：辽河石化公司设计单位：中油辽河工程有限公司监理单位：吉林梦溪工程管理有限公司施工单位：江苏中阳建设集团有限公司工程地点：辽河石化公司厂内工程工期：2025 年 6 月 1 日-2025 年 12 月 30 日基础为素混凝土(CFG)桩有效桩长 15.5m，桩间距 18mm ，三角网布置，设计桩 径① 4mm，共计 597 根。工程桩施工时，混凝土停灌面应高出设计桩顶标高不小 于 0.50 米，待基础施工时截去。桩身混凝土强度等级为 C25。复合地基的承载力特 征值 fspk 220KPa，单桩(CFG)承载力特征值不应小于 Ra=450KN。CFG 桩采纳长螺 旋中心、压灌成孔工艺。二、编制依据：1、设计图纸2、《建筑地基处理技术法律规范》(JGJ79-2025)3、《建筑桩基技术法律规范》(JGJ94-2025)4、《建筑地基基础工程施工质量验收法律规范》(GB507-2025)5、《混凝土结构工程施工质量验收法律规范》(GB510-2025),一…¥36、《施工现场临时用电安全法律规范》（JGJ46-2025）7、《建筑机械使用安全技术规程》（JGJ33-2025）三、CFG 桩复合地基施工流程图及施工准备1、施工顺序:从罐中心向四周均匀施工。2、工艺流程桩位放点--螺旋钻机就位、成孔---压灌素混凝土— 提升钻杆，边压灌素混凝土 ―成桩、桩体养护待龄期一糖桩间土及预留桩头一检测。3、施工准备1）、施工人员的配备及机械...
