桩基础计算书

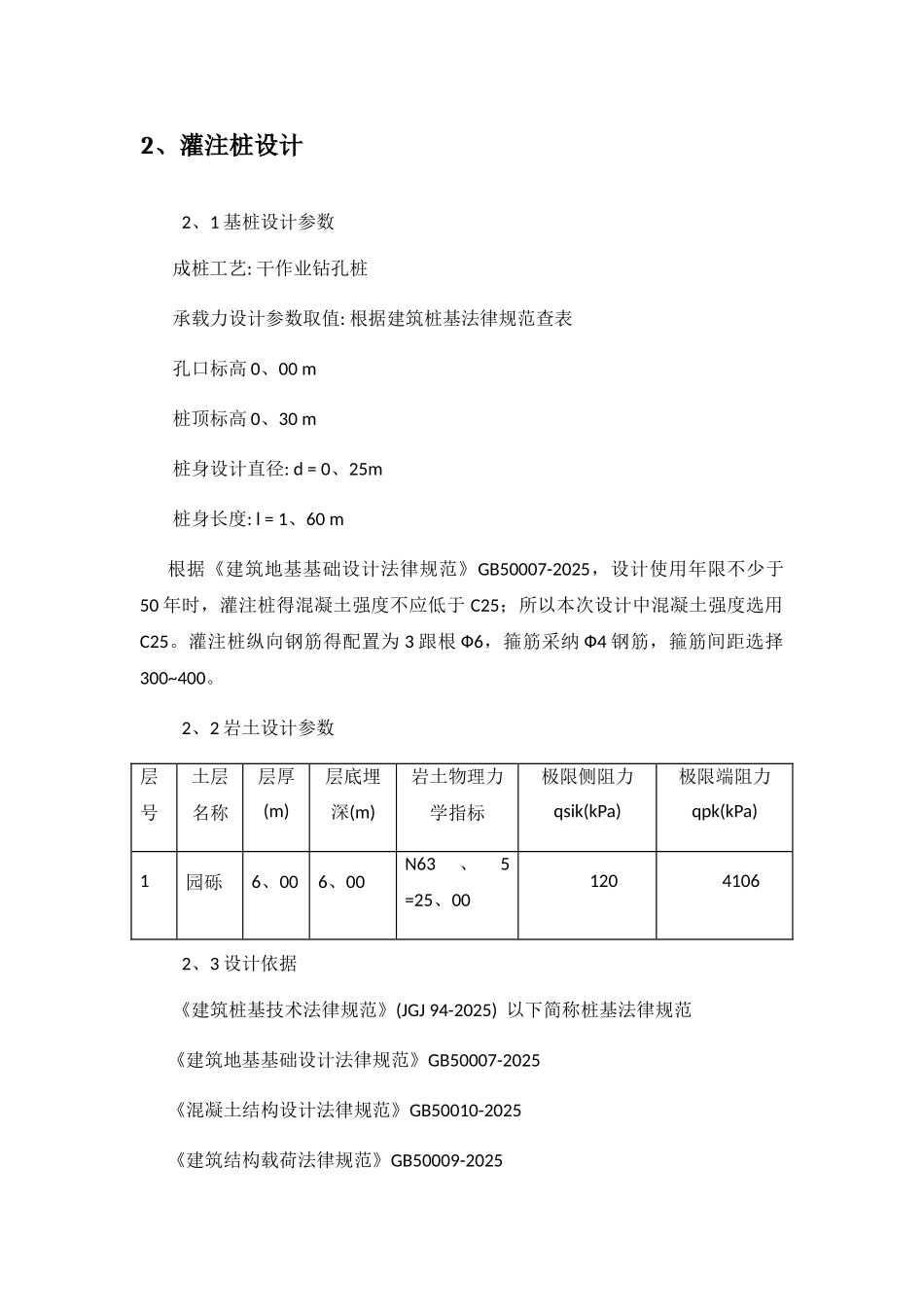

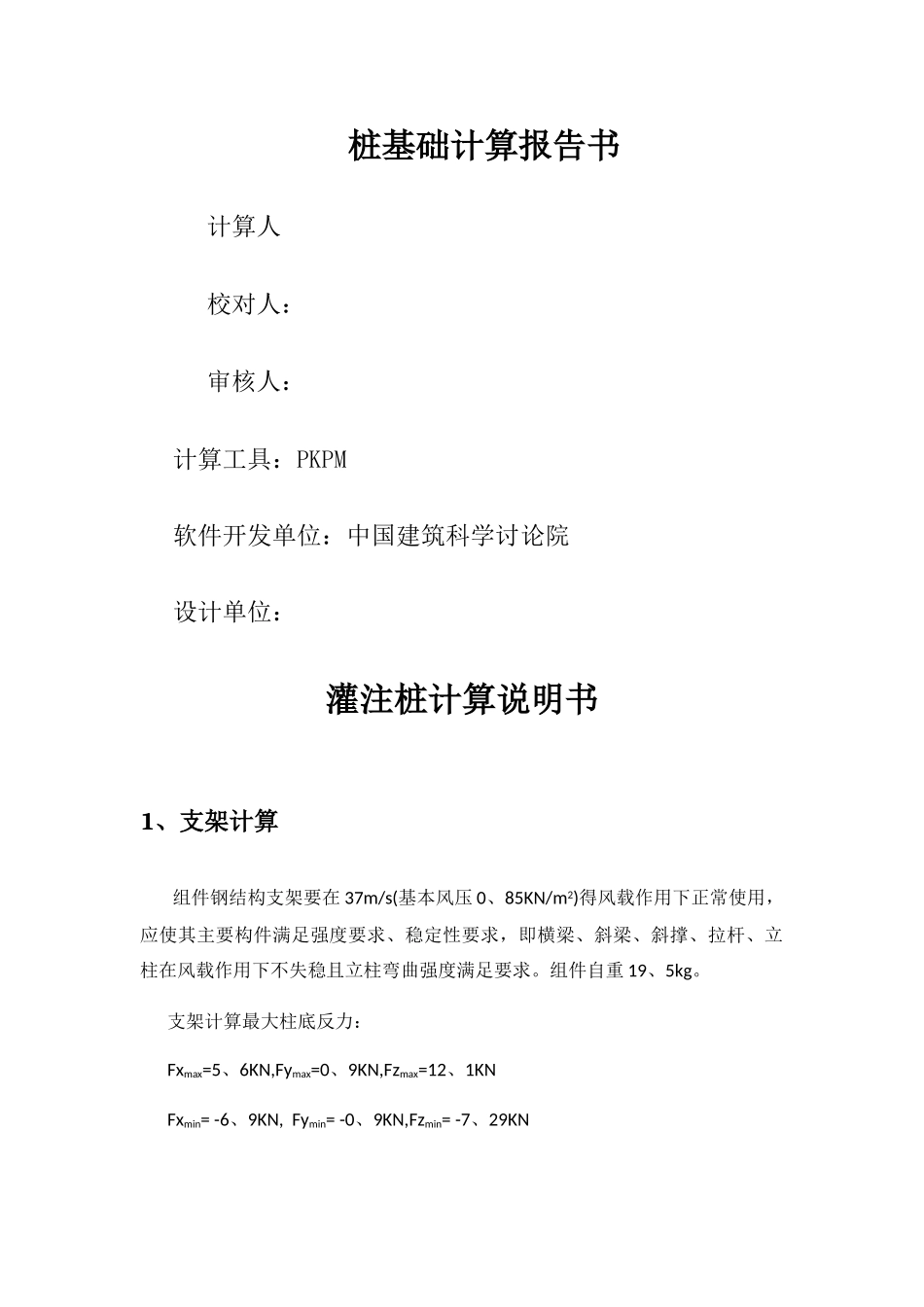

桩基础计算报告书 计算人 校对人： 审核人：计算工具：PKPM软件开发单位：中国建筑科学讨论院设计单位：灌注桩计算说明书1、支架计算组件钢结构支架要在 37m/s(基本风压 0、85KN/m2)得风载作用下正常使用，应使其主要构件满足强度要求、稳定性要求，即横梁、斜梁、斜撑、拉杆、立柱在风载作用下不失稳且立柱弯曲强度满足要求。组件自重 19、5kg。支架计算最大柱底反力：Fxmax=5、6KN,Fymax=0、9KN,Fzmax=12、1KNFxmin= -6、9KN, Fymin= -0、9KN,Fzmin= -7、29KN2、灌注桩设计2、1 基桩设计参数成桩工艺: 干作业钻孔桩承载力设计参数取值: 根据建筑桩基法律规范查表孔口标高 0、00 m桩顶标高 0、30 m桩身设计直径: d = 0、25m桩身长度: l = 1、60 m根据《建筑地基基础设计法律规范》GB50007-2025，设计使用年限不少于50 年时，灌注桩得混凝土强度不应低于 C25；所以本次设计中混凝土强度选用C25。灌注桩纵向钢筋得配置为 3 跟根 Ф6，箍筋采纳 Ф4 钢筋，箍筋间距选择300~400。2、2 岩土设计参数层号土层名称层厚(m)层底埋深(m)岩土物理力学指标极限侧阻力qsik(kPa)极限端阻力qpk(kPa)1园砾6、006、00N63、5 =25、0012041062、3 设计依据《建筑桩基技术法律规范》(JGJ 94-2025) 以下简称桩基法律规范《建筑地基基础设计法律规范》GB50007-2025《混凝土结构设计法律规范》GB50010-2025《建筑结构载荷法律规范》GB50009-2025《钢结构设计法律规范》GB50017-2025《混凝土结构工程施工质量验收法律规范》GB50204-2025（2025 年版）《钢结构工程施工质量验收法律规范》GB50205-20012、4 单桩竖向承载力估算当根据土得物理指标与承载力参数之间得经验关系确定单桩竖向极限承载力标准值时，宜按下式估算：式中——桩侧第 i 层土得极限阻力标准值，按 JGJ94-2025 中表 5、3、5-1 取值，吐鲁番当地土质为角砾，属中密-密实状土层，查表得出干作业钻孔桩得极限侧阻力标准值为 135~150；——极限端阻力标准值，按 JGJ94-2025 中表 5、3、5-2 取值，吐鲁番当地土质为角砾，属中密-密实状土层，查表得出干作业钻孔桩得极限端阻力标准值为 4000~5500； μ——桩身周长；——桩周第 i 层土得厚度；——桩端面积。1）计算参数表土层计算厚度li(m)极限侧阻力 qsik(kPa)极限端阻力 qpk(kPa)12、012041062）桩身周长 u、桩端面积 Ap计算u =  × 0、25 = 0、79 mAp =  × 0、252 / 4 = 0、...
