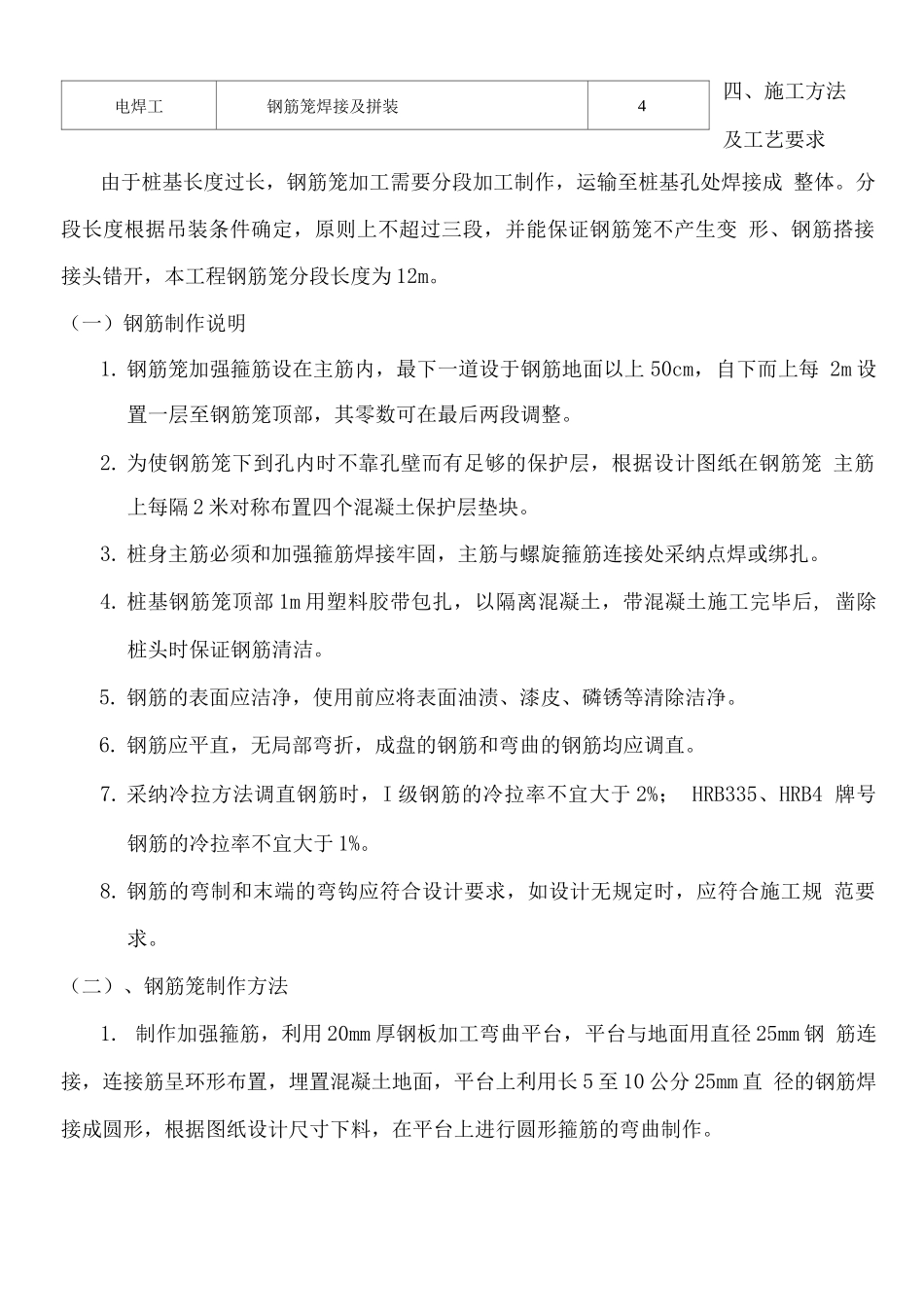

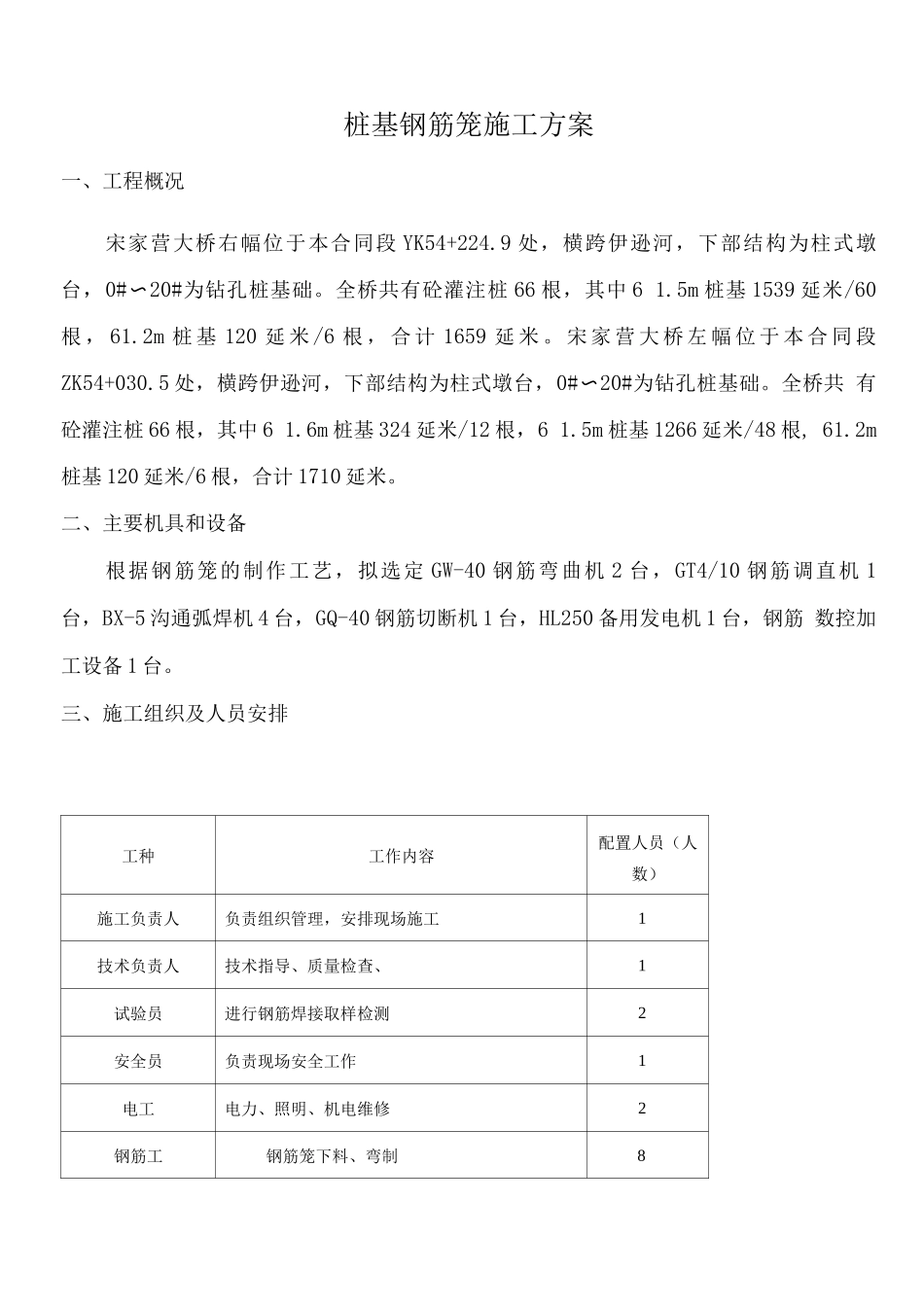

桩基钢筋笼施工方案一、工程概况宋家营大桥右幅位于本合同段 YK54+224.9 处，横跨伊逊河，下部结构为柱式墩 台，0#〜20#为钻孔桩基础。全桥共有砼灌注桩 66 根，其中 6 1.5m 桩基 1539 延米/60 根 ， 61.2m 桩 基 120 延 米 /6 根 ， 合 计 1659 延 米 。 宋 家 营 大 桥 左 幅 位 于 本 合 同 段 ZK54+030.5 处，横跨伊逊河，下部结构为柱式墩台，0#〜20#为钻孔桩基础。全桥共 有砼灌注桩 66 根，其中 6 1.6m 桩基 324 延米/12 根，6 1.5m 桩基 1266 延米/48 根, 61.2m桩基 120 延米/6 根，合计 1710 延米。二、主要机具和设备根据钢筋笼的制作工艺，拟选定 GW-40 钢筋弯曲机 2 台，GT4/10 钢筋调直机 1 台，BX-5 沟通弧焊机 4 台，GQ-40 钢筋切断机 1 台，HL250 备用发电机 1 台，钢筋 数控加工设备 1 台。三、施工组织及人员安排工种工作内容配置人员（人 数）施工负责人负责组织管理，安排现场施工1技术负责人技术指导、质量检查、1试验员进行钢筋焊接取样检测2安全员负责现场安全工作1电工电力、照明、机电维修2钢筋工钢筋笼下料、弯制8由于桩基长度过长，钢筋笼加工需要分段加工制作，运输至桩基孔处焊接成 整体。分段长度根据吊装条件确定，原则上不超过三段，并能保证钢筋笼不产生变 形、钢筋搭接接头错开，本工程钢筋笼分段长度为 12m。（一）钢筋制作说明1. 钢筋笼加强箍筋设在主筋内，最下一道设于钢筋地面以上 50cm，自下而上每 2m 设置一层至钢筋笼顶部，其零数可在最后两段调整。2. 为使钢筋笼下到孔内时不靠孔壁而有足够的保护层，根据设计图纸在钢筋笼 主筋上每隔 2 米对称布置四个混凝土保护层垫块。3. 桩身主筋必须和加强箍筋焊接牢固，主筋与螺旋箍筋连接处采纳点焊或绑扎。4. 桩基钢筋笼顶部 1m 用塑料胶带包扎，以隔离混凝土，带混凝土施工完毕后, 凿除桩头时保证钢筋清洁。5. 钢筋的表面应洁净，使用前应将表面油渍、漆皮、磷锈等清除洁净。6. 钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。7. 采纳冷拉方法调直钢筋时，I 级钢筋的冷拉率不宜大于 2%； HRB335、HRB4 牌号钢筋的冷拉率不宜大于 1%。8. 钢筋的弯制和末端的弯钩应符合设计要求，如设计无规定时，应符合施工规 范要求。（二）、钢筋笼制作方法1. 制作加强箍筋，利用 20mm 厚钢板加工弯曲平台，平台与地面用直径 25mm 钢 筋连接...
