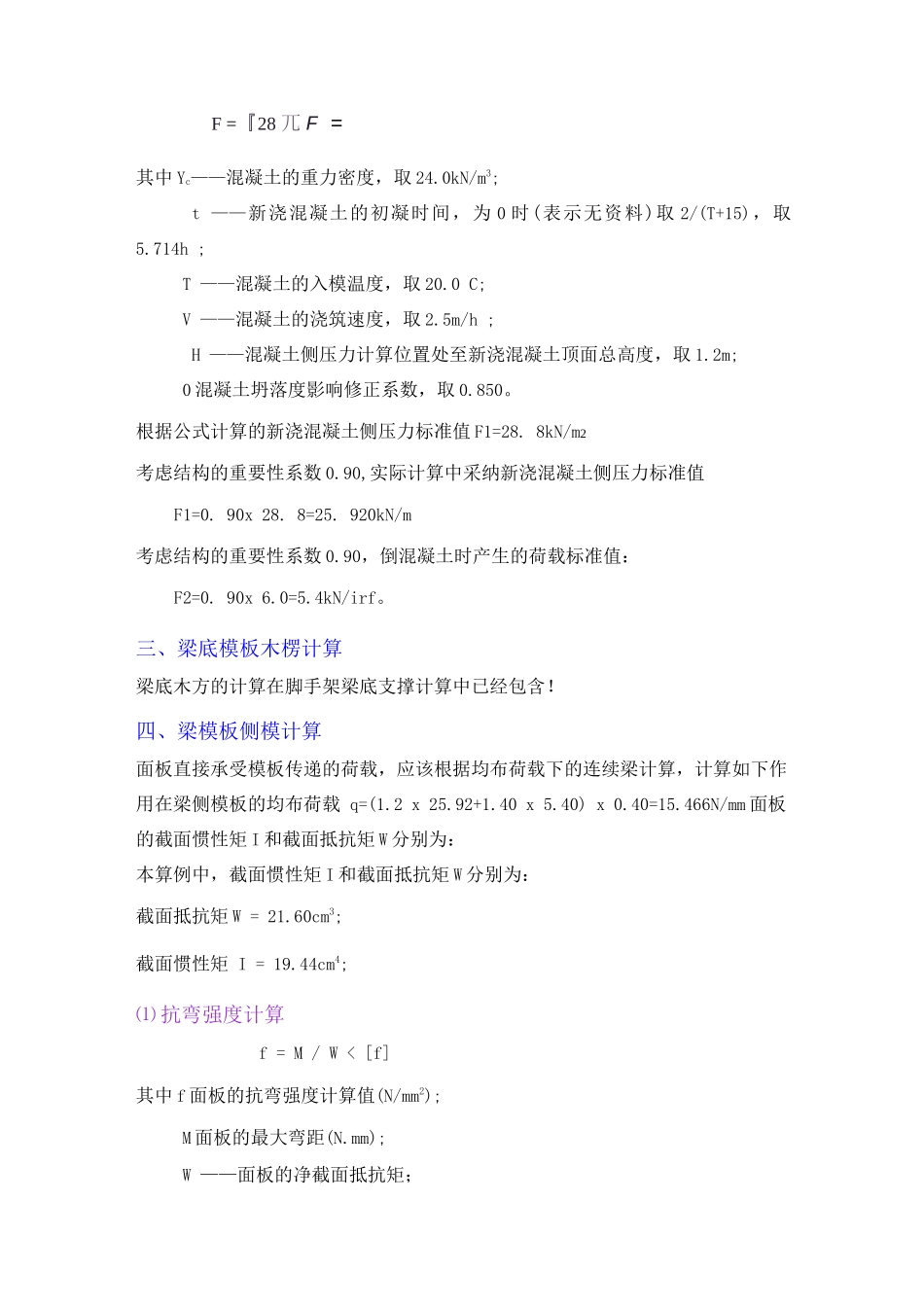

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=2mm,梁截面高度 H=4mm，H 方向对拉螺栓 1 道，对拉螺栓直径 12mm，对拉螺栓在垂直于梁截面方向距离（即计算跨度） 6mm。梁模板使用的木方截面 50 x 1mm,梁模板截面侧面木方距离 250mm。梁底模面板厚度 h=15mm，弹性模量 E=60N/mm2，抗弯强度[f]=15N/mm2。梁侧模面板厚度 h=15mm，弹性模量 E=60N/mm2,抗弯强度[f]=15N/mm2。B小横杆梁底模根、梁模板荷载标准值计算模板自重=0.2kN/m2;钢筋自重=1.5kN/m3;混凝土自重=24.0kN/m3;施工荷载标准值=2.5kN/m2。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。当浇筑速度大于 10m/h 或坍落度大于 180mm 时，新浇混凝土侧压力按公式 2 计算;其他情况按两个公式计算，取较小值:F =『28 兀 F =其中 Yc——混凝土的重力密度，取 24.0kN/m3;t ——新浇混凝土的初凝时间，为 0 时(表示无资料)取 2/(T+15)，取5.714h ;T ——混凝土的入模温度，取 20.0 C;V ——混凝土的浇筑速度，取 2.5m/h ;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取 1.2m;0 混凝土坍落度影响修正系数，取 0.850。根据公式计算的新浇混凝土侧压力标准值 F1=28. 8kN/m2考虑结构的重要性系数 0.90,实际计算中采纳新浇混凝土侧压力标准值F1=0. 90x 28. 8=25. 920kN/m考虑结构的重要性系数 0.90，倒混凝土时产生的荷载标准值：F2=0. 90x 6.0=5.4kN/irf。三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该根据均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载 q=(1.2 x 25.92+1.40 x 5.40) x 0.40=15.466N/mm 面板的截面惯性矩 I 和截面抵抗矩 W 分别为：本算例中，截面惯性矩 I 和截面抵抗矩 W 分别为：截面抵抗矩 W = 21.60cm3;截面惯性矩 I = 19.44cm4;⑴ 抗弯强度计算f = M / W < [f]其中 f 面板的抗弯强度计算值(N/mm2);M 面板的最大弯距(N.mm);W ——面板的净截面抵抗矩；[f]——面板的抗弯强度设计值，取 15.N/mm2；M = 0.1ql2其中 q 荷载设计值(kN/m);经计算得到 M = 0.1 x (1.20 x 10.368+1.40 x 2.160) x 0.250 x经计算得到面板抗弯强度计算值 f = 0.097 x 10 x 10/216=4.475N/mm2面板的抗弯强度验算 f...
