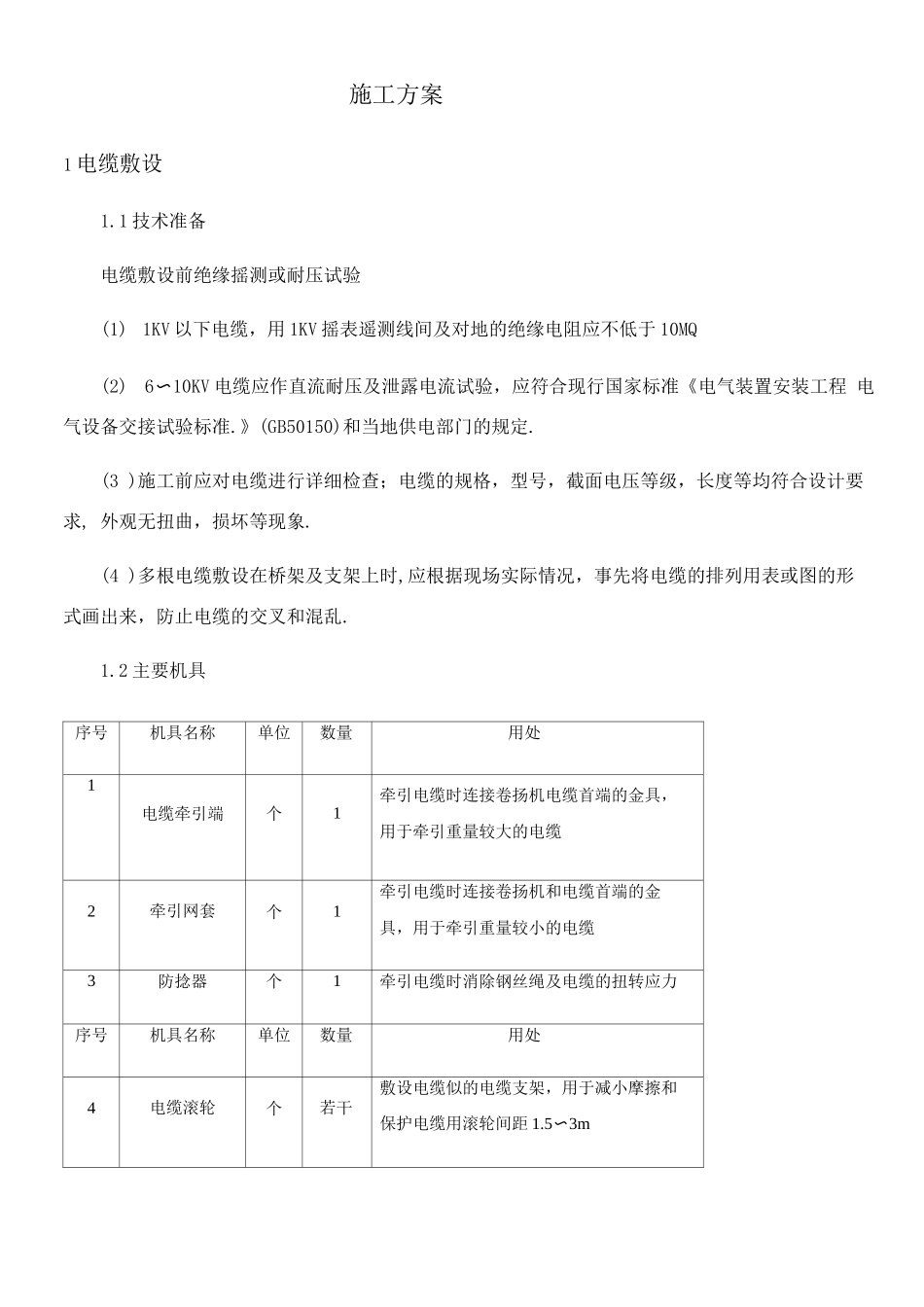

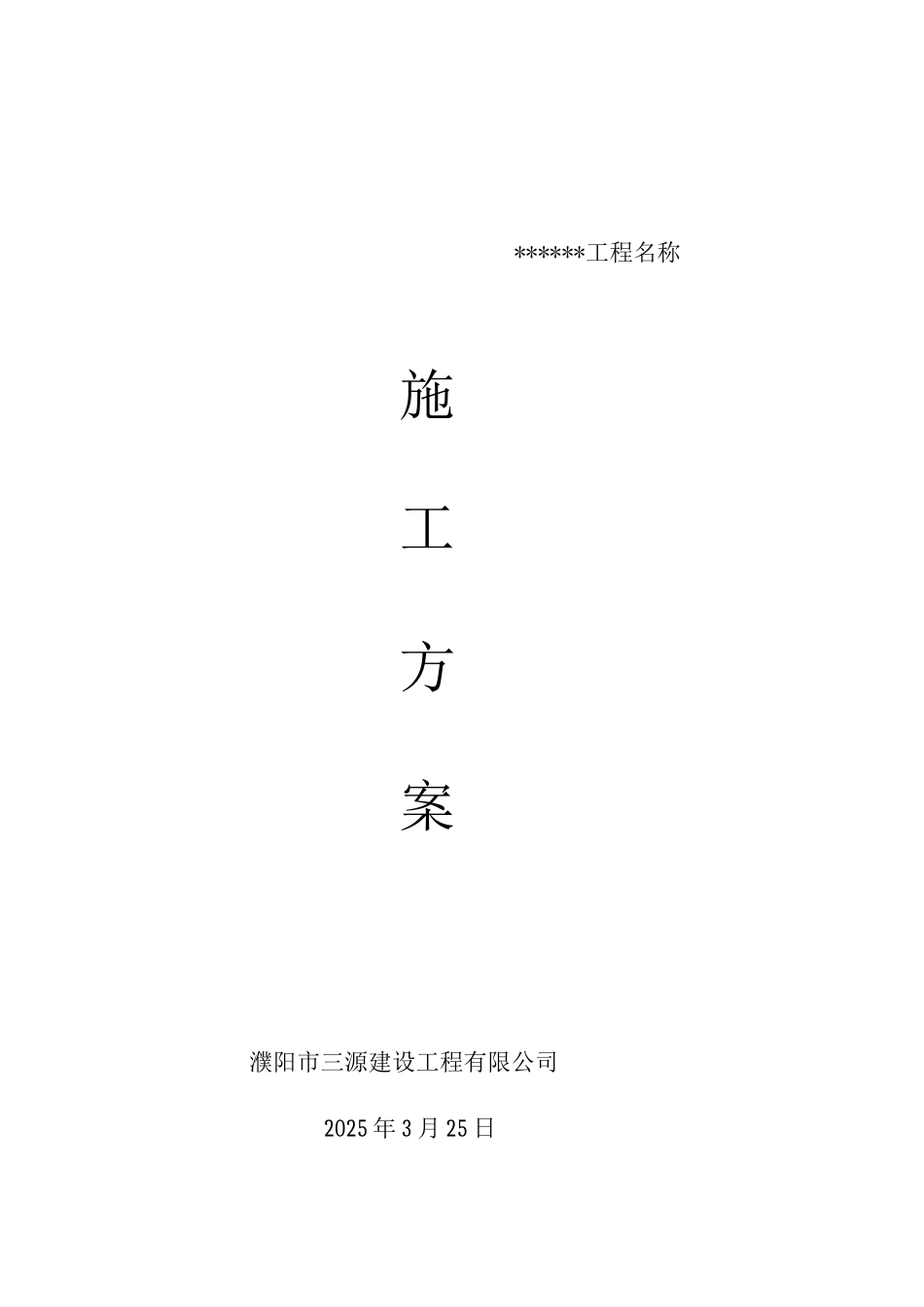

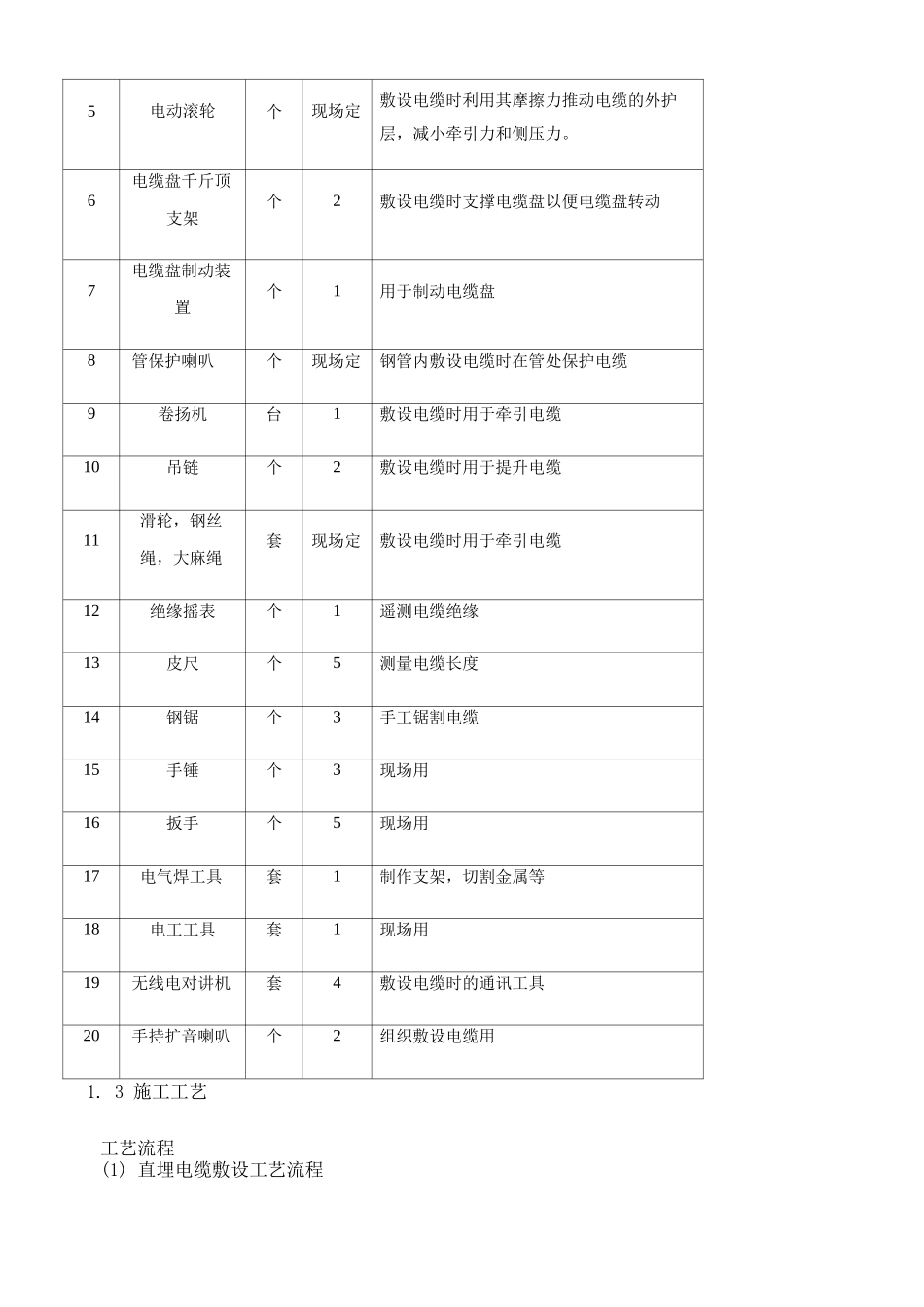

******工程名称施工方案濮阳市三源建设工程有限公司2025 年 3 月 25 日施工方案1 电缆敷设1.1 技术准备电缆敷设前绝缘摇测或耐压试验(1) 1KV 以下电缆，用 1KV 摇表遥测线间及对地的绝缘电阻应不低于 10MQ(2)6〜10KV 电缆应作直流耐压及泄露电流试验，应符合现行国家标准《电气装置安装工程 电气设备交接试验标准.》(GB50150)和当地供电部门的规定.(3 )施工前应对电缆进行详细检查；电缆的规格，型号，截面电压等级，长度等均符合设计要求, 外观无扭曲，损坏等现象.(4 )多根电缆敷设在桥架及支架上时,应根据现场实际情况，事先将电缆的排列用表或图的形 式画出来，防止电缆的交叉和混乱.1.2 主要机具序号机具名称单位数量用处1电缆牵引端个1牵引电缆时连接卷扬机电缆首端的金具，用于牵引重量较大的电缆2牵引网套个1牵引电缆时连接卷扬机和电缆首端的金具，用于牵引重量较小的电缆3防捻器个1牵引电缆时消除钢丝绳及电缆的扭转应力序号机具名称单位数量用处4电缆滚轮个若干敷设电缆似的电缆支架，用于减小摩擦和保护电缆用滚轮间距 1.5〜3m5电动滚轮个现场定敷设电缆时利用其摩擦力推动电缆的外护 层，减小牵引力和侧压力。6电缆盘千斤顶支架个2敷设电缆时支撑电缆盘以便电缆盘转动7电缆盘制动装置个1用于制动电缆盘8管保护喇叭个现场定钢管内敷设电缆时在管处保护电缆9卷扬机台1敷设电缆时用于牵引电缆10吊链个2敷设电缆时用于提升电缆11滑轮，钢丝绳，大麻绳套现场定敷设电缆时用于牵引电缆12绝缘摇表个1遥测电缆绝缘13皮尺个5测量电缆长度14钢锯个3手工锯割电缆15手锤个3现场用16扳手个5现场用17电气焊工具套1制作支架，切割金属等18电工工具套1现场用19无线电对讲机套4敷设电缆时的通讯工具20手持扩音喇叭个2组织敷设电缆用1. 3 施工工艺工艺流程(1) 直埋电缆敷设工艺流程准备工作 I 直埋电缆敷设 I | 铺砂盖砖 I P 填土 埋标桩 管防水处 *|理 I 挂标志牌-►(2) 桥架内电缆敷设工艺流层准备工作 | J 电缆沿桥架棘设 k水平敷设 | 『挂标志牌 (3) 排管内电缆敷设工艺流层准备工作 || 电缆穿管敷设 | 水平敷设 | 」挂标志牌 ►A \ |垂直敷设|(4) 电缆沟内及电缆竖井内电缆敷设工艺流程准备工作 电缆沿电缆沟及电缆竖井敷设 水平敷设_:、X __垂直敷设 挂标志牌操作工艺1 直埋电缆敷设电缆直埋敷设是沿已选定的路线挖掘沟道，然后把电缆埋在地下沟道内。因电缆直埋在地下， 不需要其...
