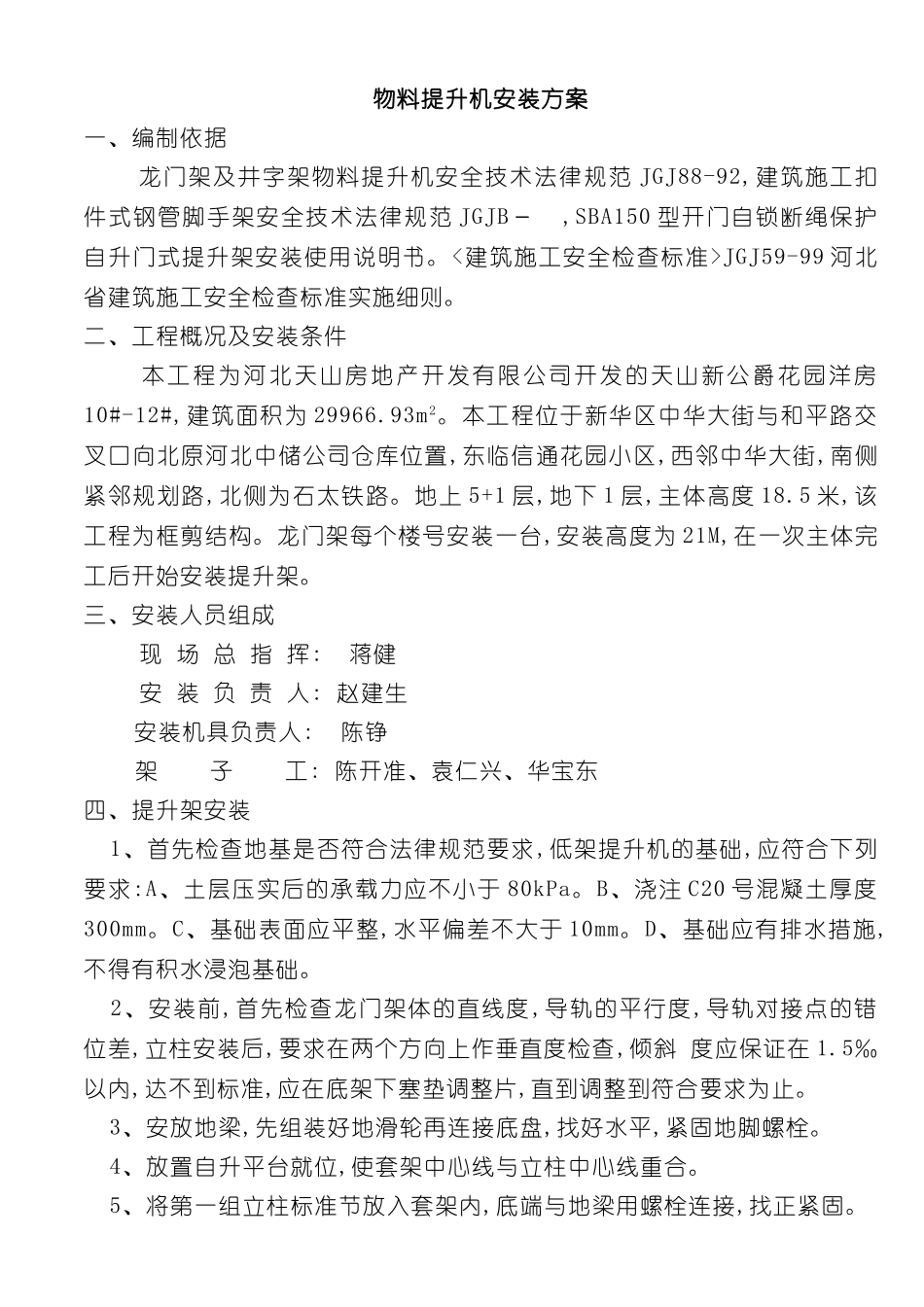

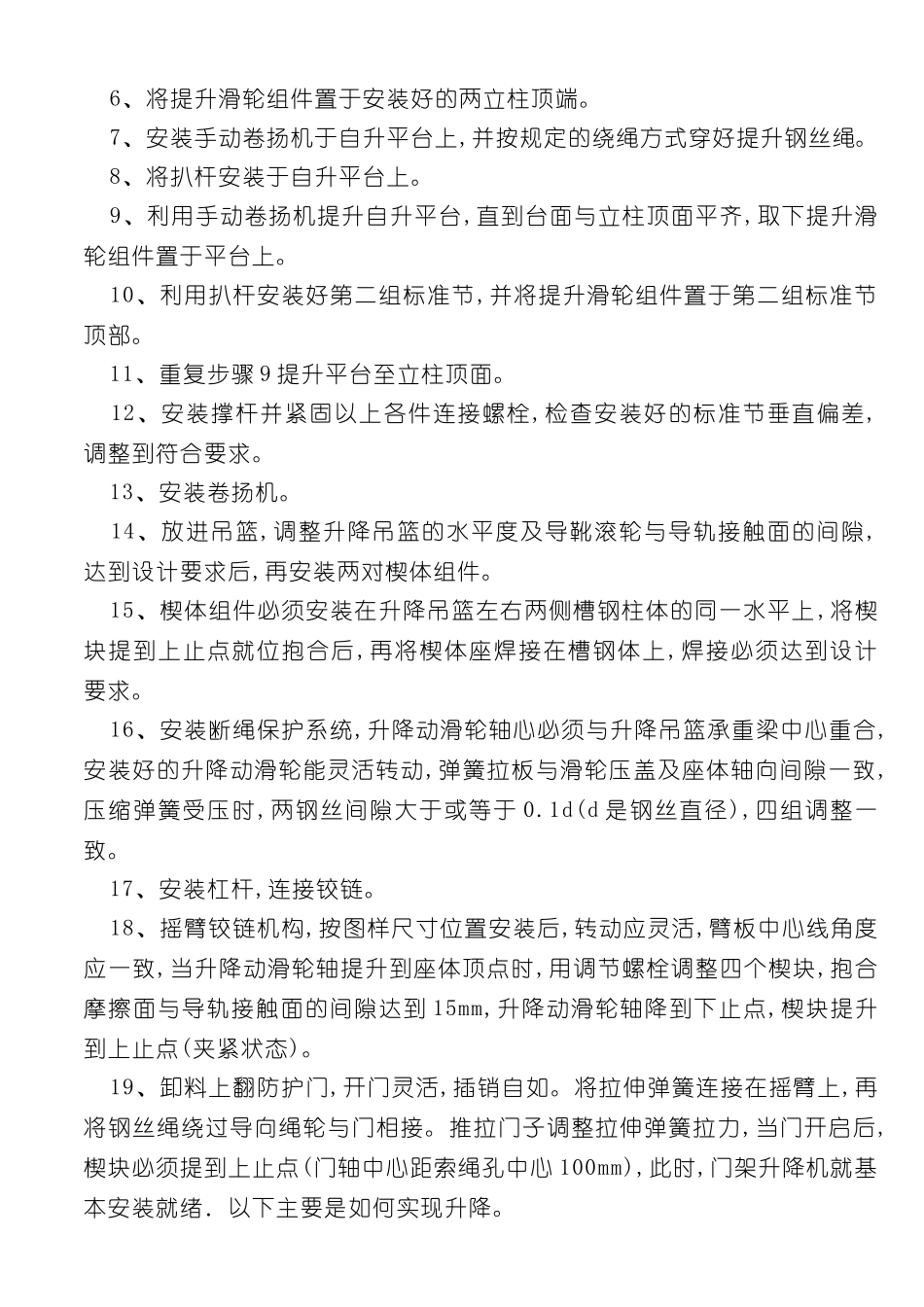

楼物料提升机安装方案物料提升机安装方案一、编制依据 龙门架及井字架物料提升机安全技术法律规范 JGJ88-92,建筑施工扣件式钢管脚手架安全技术法律规范 JGJB－ ,SBA150 型开门自锁断绳保护自升门式提升架安装使用说明书。<建筑施工安全检查标准>JGJ59-99 河北省建筑施工安全检查标准实施细则。二、工程概况及安装条件 本工程为河北天山房地产开发有限公司开发的天山新公爵花园洋房10#-12#,建筑面积为 29966.93m2。本工程位于新华区中华大街与和平路交叉口向北原河北中储公司仓库位置,东临信通花园小区,西邻中华大街,南侧紧邻规划路,北侧为石太铁路。地上 5+1 层,地下 1 层,主体高度 18.5 米,该工程为框剪结构。龙门架每个楼号安装一台,安装高度为 21M,在一次主体完工后开始安装提升架。三、安装人员组成现 场 总 指 挥: 蒋健安 装 负 责 人: 赵建生安装机具负责人: 陈铮 架 子 工: 陈开准、袁仁兴、华宝东四、提升架安装 1、首先检查地基是否符合法律规范要求,低架提升机的基础,应符合下列要求:A、土层压实后的承载力应不小于 80kPa。B、浇注 C20 号混凝土厚度300mm。C、基础表面应平整,水平偏差不大于 10mm。D、基础应有排水措施,不得有积水浸泡基础。 2、安装前,首先检查龙门架体的直线度,导轨的平行度,导轨对接点的错位差,立柱安装后,要求在两个方向上作垂直度检查,倾斜 度应保证在 1.5‰以内,达不到标准,应在底架下塞垫调整片,直到调整到符合要求为止。 3、安放地梁,先组装好地滑轮再连接底盘,找好水平,紧固地脚螺栓。 4、放置自升平台就位,使套架中心线与立柱中心线重合。 5、将第一组立柱标准节放入套架内,底端与地梁用螺栓连接,找正紧固。 6、将提升滑轮组件置于安装好的两立柱顶端。 7、安装手动卷扬机于自升平台上,并按规定的绕绳方式穿好提升钢丝绳。 8、将扒杆安装于自升平台上。 9、利用手动卷扬机提升自升平台,直到台面与立柱顶面平齐,取下提升滑轮组件置于平台上。 10、利用扒杆安装好第二组标准节,并将提升滑轮组件置于第二组标准节顶部。 11、重复步骤 9 提升平台至立柱顶面。 12、安装撑杆并紧固以上各件连接螺栓,检查安装好的标准节垂直偏差,调整到符合要求。 13、安装卷扬机。 14、放进吊篮,调整升降吊篮的水平度及导靴滚轮与导轨接触面的间隙,达到设计要求后,再安装两对楔体组件。 15、楔体组件必须安装在升降吊篮左右两侧槽钢柱体的同一水平上 ,将楔块提到上止点就位...
