模切机操作指导培训资料

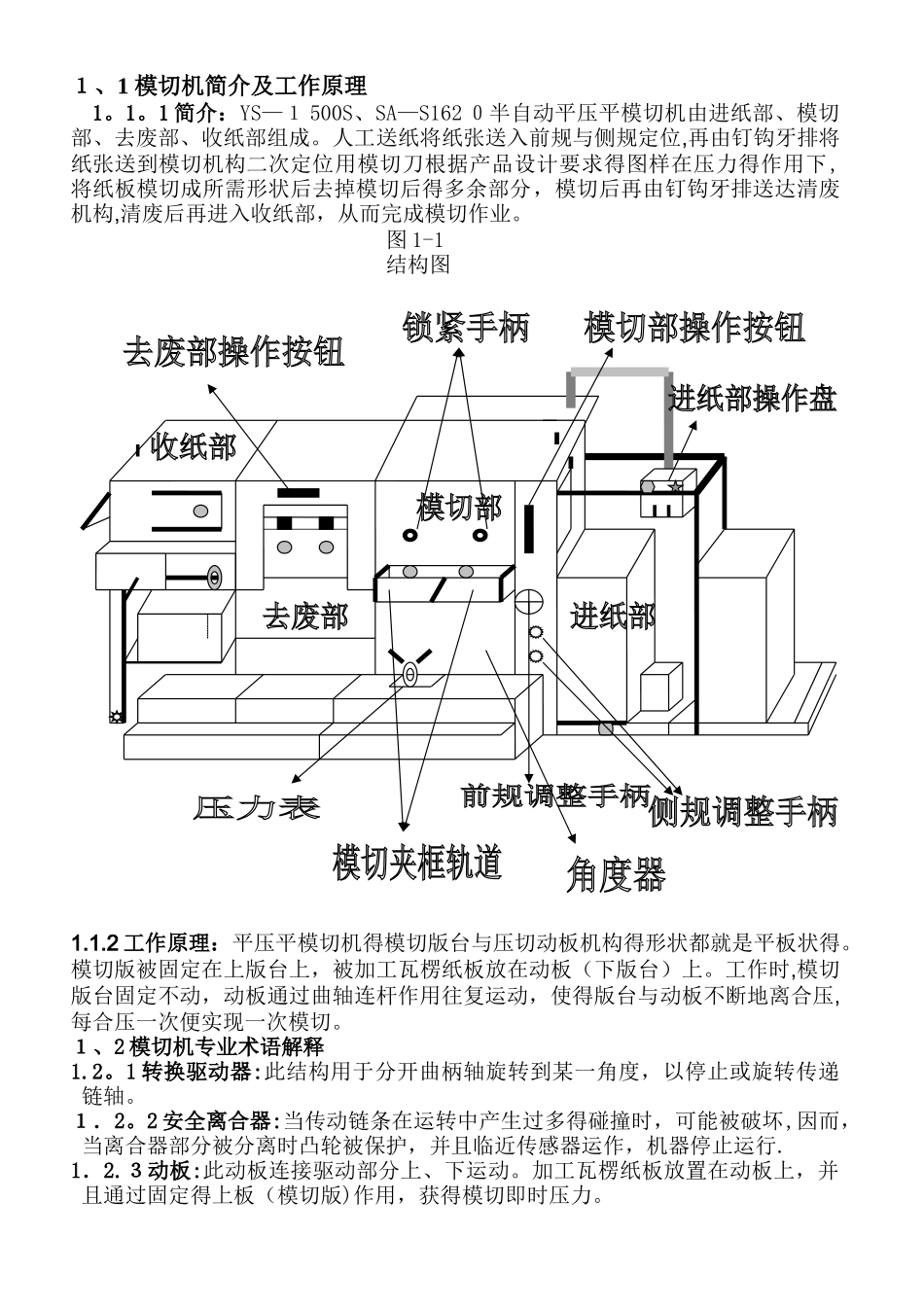

(半)自动模切机操作指导培训资料２０ 17 年目 录第一部分、简述一、模切机工作原理二、模切机工艺流程三、模切机技术参数四、模切机专业术语解释第二部分、操作规程一、生产前准备工作二、模切机生产操作三、模切生产过程得调整四、更换模切版五、手动盘车六、模切生产中常见质量问题及解决办法第三部分、安全操作规程一、 人身安全二、设备安全第四部分、设备得维护保养一、设备点检维护二、 设备常见故障及解决办法 第一部分、综 述１、1 模切机简介及工作原理1。1。1 简介：YS—１ 500S、SA—S162 ０半自动平压平模切机由进纸部、模切部、去废部、收纸部组成。人工送纸将纸张送入前规与侧规定位,再由钉钩牙排将纸张送到模切机构二次定位用模切刀根据产品设计要求得图样在压力得作用下,将纸板模切成所需形状后去掉模切后得多余部分，模切后再由钉钩牙排送达清废机构,清废后再进入收纸部，从而完成模切作业。图 1-1结构图1.1.2 工作原理：平压平模切机得模切版台与压切动板机构得形状都就是平板状得。模切版被固定在上版台上，被加工瓦楞纸板放在动板（下版台）上。工作时,模切版台固定不动，动板通过曲轴连杆作用往复运动，使得版台与动板不断地离合压,每合压一次便实现一次模切。１、2 模切机专业术语解释1.2。1 转换驱动器:此结构用于分开曲柄轴旋转到某一角度，以停止或旋转传递链轴。１．2。2 安全离合器:当传动链条在运转中产生过多得碰撞时，可能被破坏,因而，当离合器部分被分离时凸轮被保护，并且临近传感器运作，机器停止运行.1．2.３动板:此动板连接驱动部分上、下运动。加工瓦楞纸板放置在动板上，并且通过固定得上板（模切版)作用，获得模切即时压力。1。２。4 上板:上板（模切版)被固定在双侧框架上,当动板上升，压力作用时加工纸板被模切。1。2.5 曲柄杠杆机构：驱动部分用于动板得上升与下降。机器产生得模切压力就是直接上下移动得 1、5 倍.1．2．6 模切部分：钉钩（叼纸牙)钉咬（加持)加工纸板，拖进模切部，进行模切。１．2.7 模切板：由胶合木板制作所需形状,附制刀片.１。2。8 压力调整带:通常，模切部分得不同就是因为刀得形状不同与被加工纸板模切形状得不同。压力带用于压力过小得部分，以使压力分布均匀、平稳，进行精确得模切.1．２．9 翘曲现象：就是指加工纸板向上或向下纵向弯曲.１.２。10 扭曲现象:就是指加工纸板向上或向下弯曲并形成波浪状。1。2。11 去废：就是指去掉加工纸板被模切...
