模拟电子技术实验

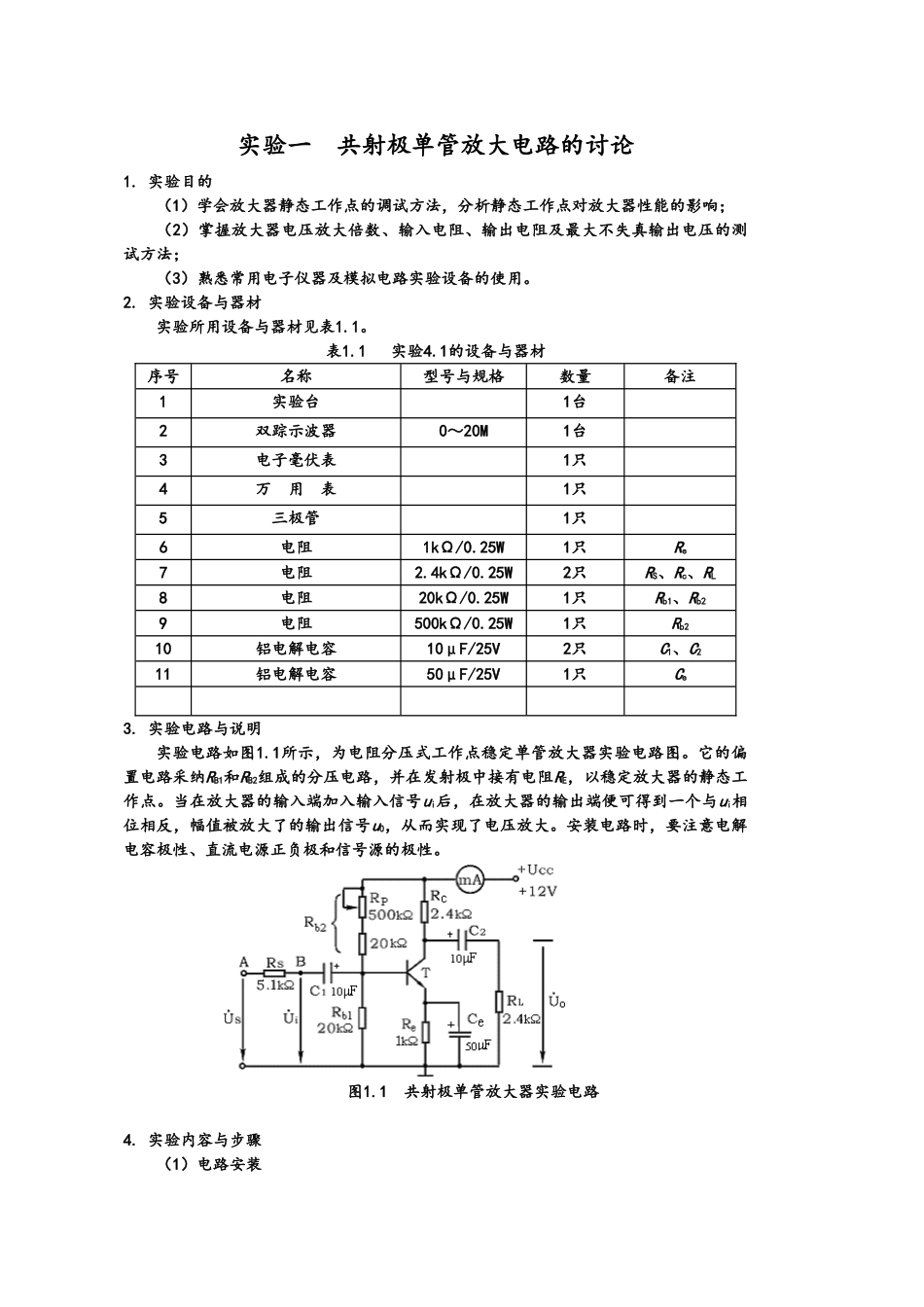

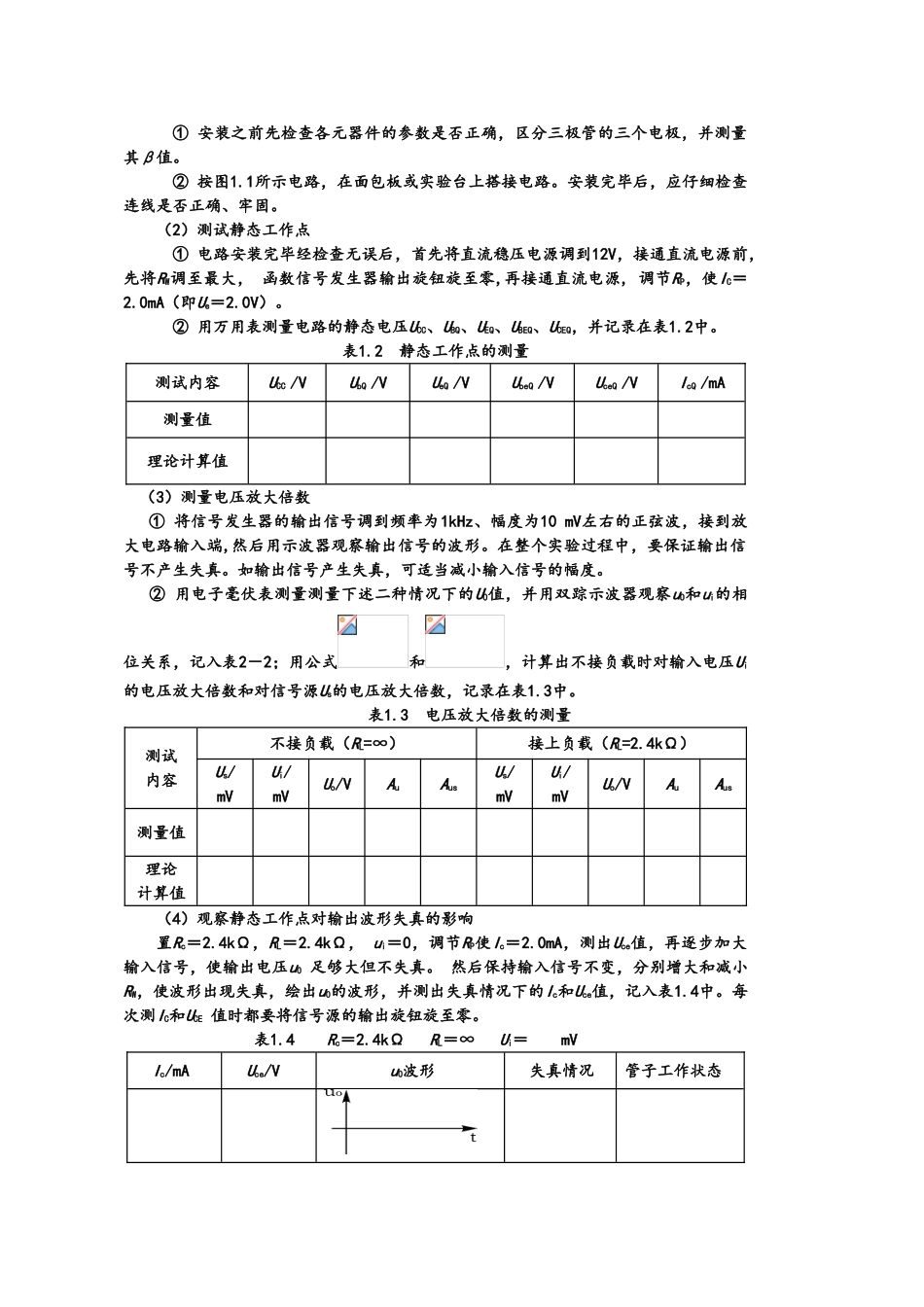

实验一 共射极单管放大电路的讨论1. 实验目的（1）学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响；（2）掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法；（3）熟悉常用电子仪器及模拟电路实验设备的使用。2. 实验设备与器材实验所用设备与器材见表1.1。表1.1 实验4.1的设备与器材序号名称型号与规格数量备注1实验台1台2双踪示波器0～20M1台3电子毫伏表1只4万 用 表1只5三极管1只6电阻1kΩ/0.25W1只Re7电阻2.4kΩ/0.25W2只RS、Rc、RL8电阻20kΩ/0.25W1只Rb1、Rb29电阻500kΩ/0.25W1只Rb210铝电解电容10μF/25V2只C1、C211铝电解电容50μF/25V1只Ce3. 实验电路与说明实验电路如图1.1所示，为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采纳RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号ui后，在放大器的输出端便可得到一个与ui相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。安装电路时，要注意电解电容极性、直流电源正负极和信号源的极性。图1.1 共射极单管放大器实验电路4. 实验内容与步骤（1）电路安装① 安装之前先检查各元器件的参数是否正确，区分三极管的三个电极，并测量其β值。② 按图1.1所示电路，在面包板或实验台上搭接电路。安装完毕后，应仔细检查连线是否正确、牢固。（2）测试静态工作点① 电路安装完毕经检查无误后，首先将直流稳压电源调到12V，接通直流电源前，先将RW调至最大， 函数信号发生器输出旋钮旋至零,再接通直流电源, 调节RP，使IC＝2.0mA（即Ue＝2.0V）。② 用万用表测量电路的静态电压UCC、UBQ、UEQ、UBEQ、UCEQ，并记录在表1.2中。表1.2 静态工作点的测量测试内容UCC /VUbQ /VUeQ /VUbeQ /VUceQ /VIcQ /mA测量值理论计算值（3）测量电压放大倍数 ① 将信号发生器的输出信号调到频率为1kHz、幅度为10 mV左右的正弦波，接到放大电路输入端,然后用示波器观察输出信号的波形。在整个实验过程中，要保证输出信号不产生失真。如输出信号产生失真，可适当减小输入信号的幅度。 ② 用电子毫伏表测量测量下述二种情况下的UO值，并用双踪示波器观察uO和ui的相位关系，记入表2－2；用公式和，计算出不接负载时对输入电压Ui的电压放大倍数和对信号源Us的电压放大倍数，记录在表1.3中。表1.3 电压放大倍数的测量测试内容不接负载（RL=∞）接上负载（RL=2....
