模板工程施工工艺

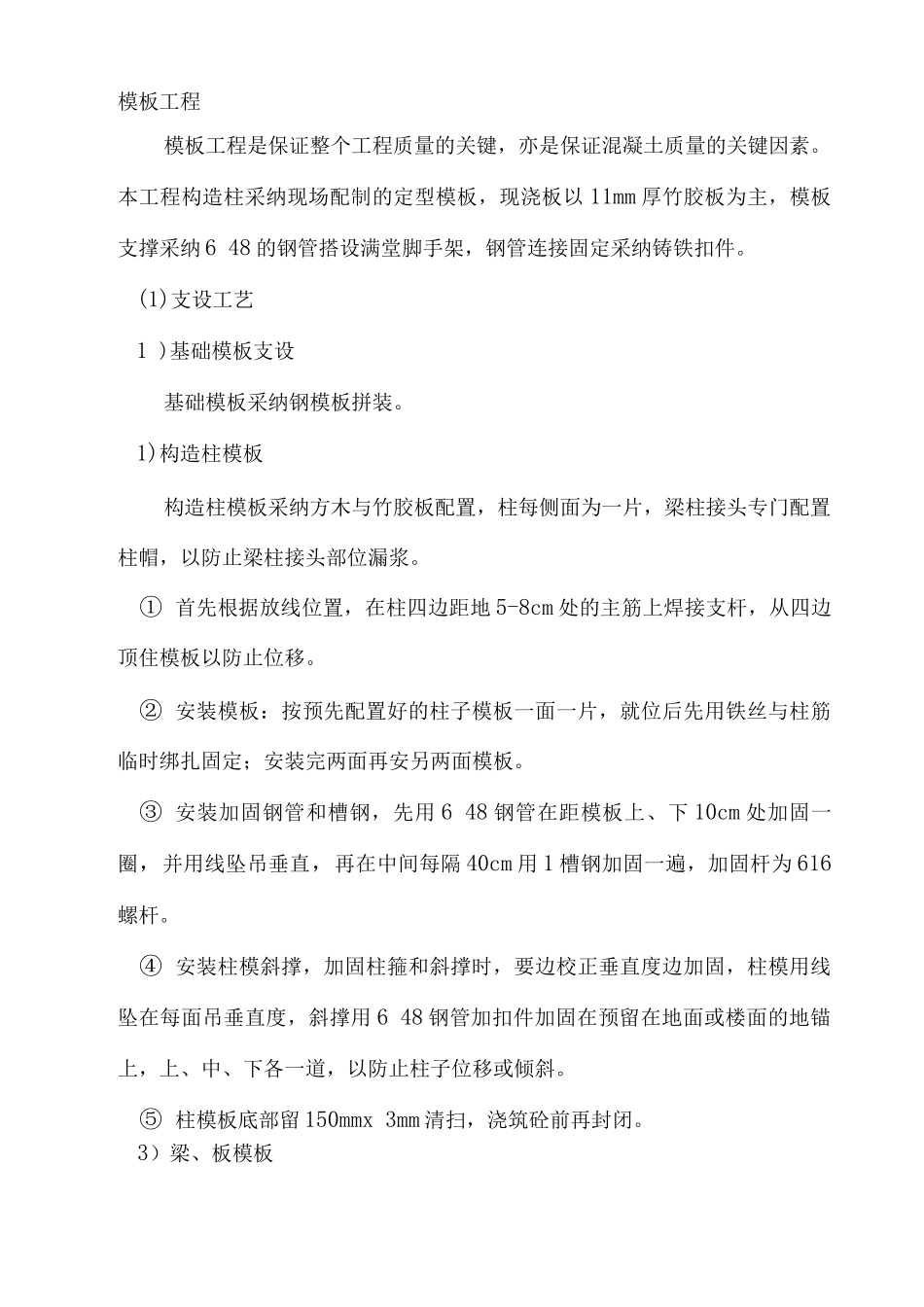

模板工程模板工程是保证整个工程质量的关键，亦是保证混凝土质量的关键因素。本工程构造柱采纳现场配制的定型模板，现浇板以 11mm 厚竹胶板为主，模板支撑采纳 6 48 的钢管搭设满堂脚手架，钢管连接固定采纳铸铁扣件。(1)支设工艺1 )基础模板支设基础模板采纳钢模板拼装。1)构造柱模板构造柱模板采纳方木与竹胶板配置，柱每侧面为一片，梁柱接头专门配置柱帽，以防止梁柱接头部位漏浆。① 首先根据放线位置，在柱四边距地 5-8cm 处的主筋上焊接支杆，从四边顶住模板以防止位移。② 安装模板：按预先配置好的柱子模板一面一片，就位后先用铁丝与柱筋临时绑扎固定；安装完两面再安另两面模板。③ 安装加固钢管和槽钢，先用 6 48 钢管在距模板上、下 10cm 处加固一圈，并用线坠吊垂直，再在中间每隔 40cm 用 1 槽钢加固一遍，加固杆为 616螺杆。④ 安装柱模斜撑，加固柱箍和斜撑时，要边校正垂直度边加固，柱模用线坠在每面吊垂直度，斜撑用 6 48 钢管加扣件加固在预留在地面或楼面的地锚上，上、中、下各一道，以防止柱子位移或倾斜。⑤ 柱模板底部留 150mmx 3mm 清扫，浇筑砼前再封闭。3）梁、板模板①梁支模采纳双支钢管，间距以 60-1cm 为宜，支柱中间或下边加水平拉杆。② 按设计标高调整支柱及水平杆的标高，然后安装梁底模板，并拉线找直，当梁跨度大于或等于 4m 时，梁底模板起拱，起拱高度宜为全距长度的 l/ 10-3 / 10。③ 梁模板与顶板模板一起搭设，梁侧模采纳拉结片连接，且侧模用*48 钢管找直，当梁高大于 70cm 时需加斜撑。④ 梁底底模和侧模间连接用角模和 U 型卡连接成整体。⑤ 本工程板模板采纳竹胶板模板，施工顺序为：按承重架要求搭设满堂脚手架 用水准仪抄平 调节支架顶部标高 上水平杆一一安装板底水平支撑钢管，并进行加固一一安装模板一一清理、找补、验收。⑥ 施工要点钢管铺设要均匀，模板与梁侧模要连接紧密；模板铺完后测量校正模板标高，并常常检查，保证完整牢固；当板跨度等于或大于 4m 时，模板应起拱，起拱高度宜为全跨的 1 / 10〜3 /10。4）楼梯模板①楼梯模板施工前应根据实际层高放样，先安装楼板模板，平台梁模和平台模，再安装楼梯底模板，然后安装楼梯外帮模板，外帮侧板应先在其内侧弹出楼梯底板厚度线，用套板画出踏步侧板位置线，钉好固定踏步、侧板的档木。②梯步高度要均匀一致，特别要注意最下步及最上一步的高度，必须考虑到楼地面装修层厚度...
