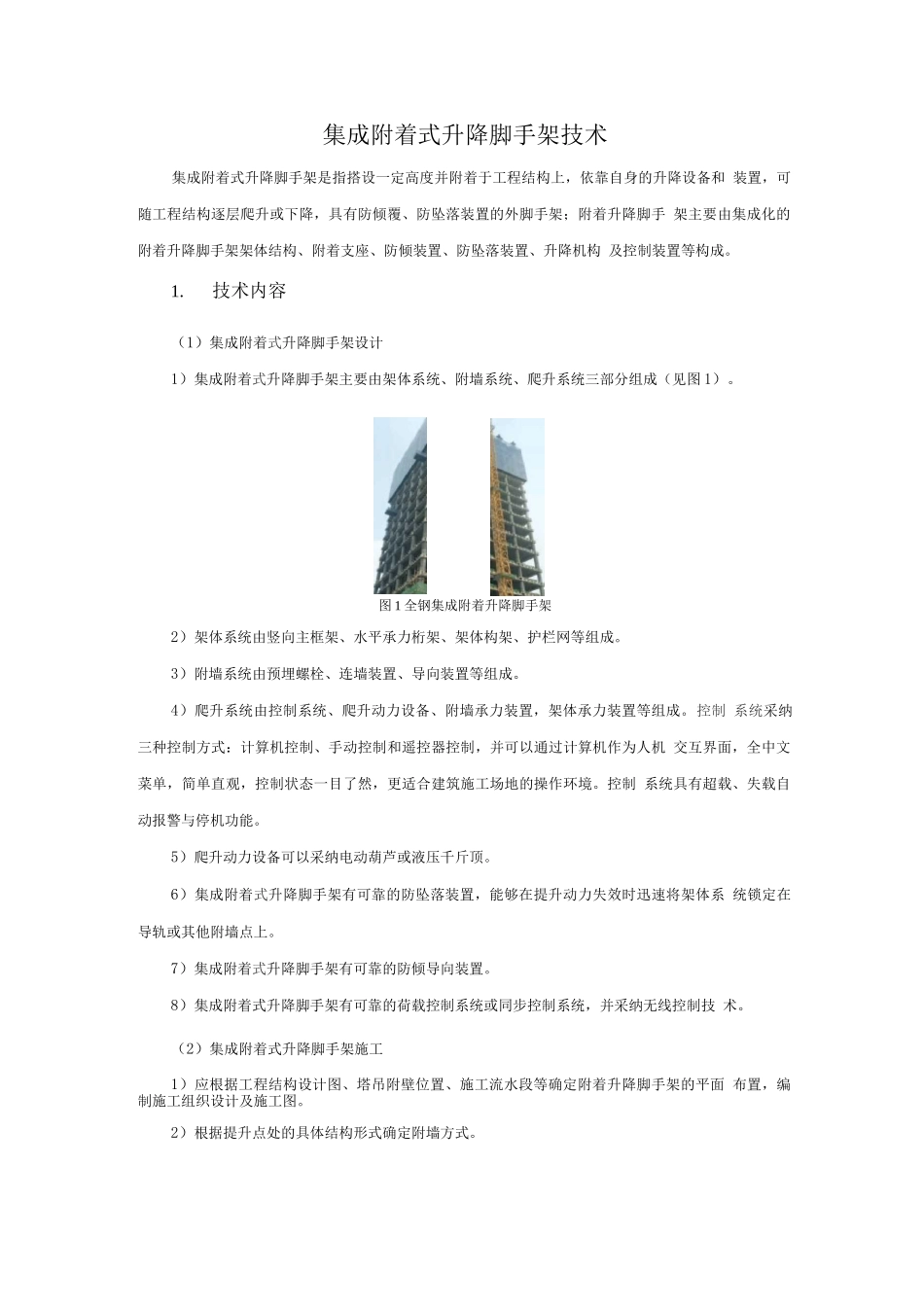

集成附着式升降脚手架技术集成附着式升降脚手架是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和 装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架；附着升降脚手 架主要由集成化的附着升降脚手架架体结构、附着支座、防倾装置、防坠落装置、升降机构 及控制装置等构成。1.技术内容（1）集成附着式升降脚手架设计1）集成附着式升降脚手架主要由架体系统、附墙系统、爬升系统三部分组成（见图 1）。图 1 全钢集成附着升降脚手架2）架体系统由竖向主框架、水平承力桁架、架体构架、护栏网等组成。3）附墙系统由预埋螺栓、连墙装置、导向装置等组成。4）爬升系统由控制系统、爬升动力设备、附墙承力装置，架体承力装置等组成。控制 系统采纳三种控制方式：计算机控制、手动控制和遥控器控制，并可以通过计算机作为人机 交互界面，全中文菜单，简单直观，控制状态一目了然，更适合建筑施工场地的操作环境。控制 系统具有超载、失载自动报警与停机功能。5）爬升动力设备可以采纳电动葫芦或液压千斤顶。6）集成附着式升降脚手架有可靠的防坠落装置，能够在提升动力失效时迅速将架体系 统锁定在导轨或其他附墙点上。7）集成附着式升降脚手架有可靠的防倾导向装置。8）集成附着式升降脚手架有可靠的荷载控制系统或同步控制系统，并采纳无线控制技 术。（2）集成附着式升降脚手架施工1）应根据工程结构设计图、塔吊附壁位置、施工流水段等确定附着升降脚手架的平面 布置，编制施工组织设计及施工图。2）根据提升点处的具体结构形式确定附墙方式。3）制定确保质量和安全施工等有关措施。4）制定集成附着式升降脚手架施工工艺流程和工艺要点。5）根据专项施工方案计算所需材料。2. 技术指标（1）架体高度不应大于 5 倍楼层高，架体宽度不应大于 1.2m。（2）两提升点直线跨度不应大于 7m，曲线或折线不应大于 5.4m。（3）架体全高与支承跨度的乘积不应大于 110m 2。（4）架体悬臂高度不应大于 6m 和 2/5 架体高度。（5）每点的额定提升荷载为 1kN。3. 适用范围集成附着式升降脚手架适用于高层或超高层建筑的结构施工和装修作业；对于 16 层以 上，结构平面外檐变化较小的高层或超高层建筑施工推广应用附着升降脚手架；附着升降脚 手架也适用桥梁高墩、特种结构高耸构筑物施工的外脚手架。4. 工程案例中山国际灯饰商城、华南港航服务中心、莆田万科城项目、马来西亚住宅项目、中山小 榄海港城等工程。
