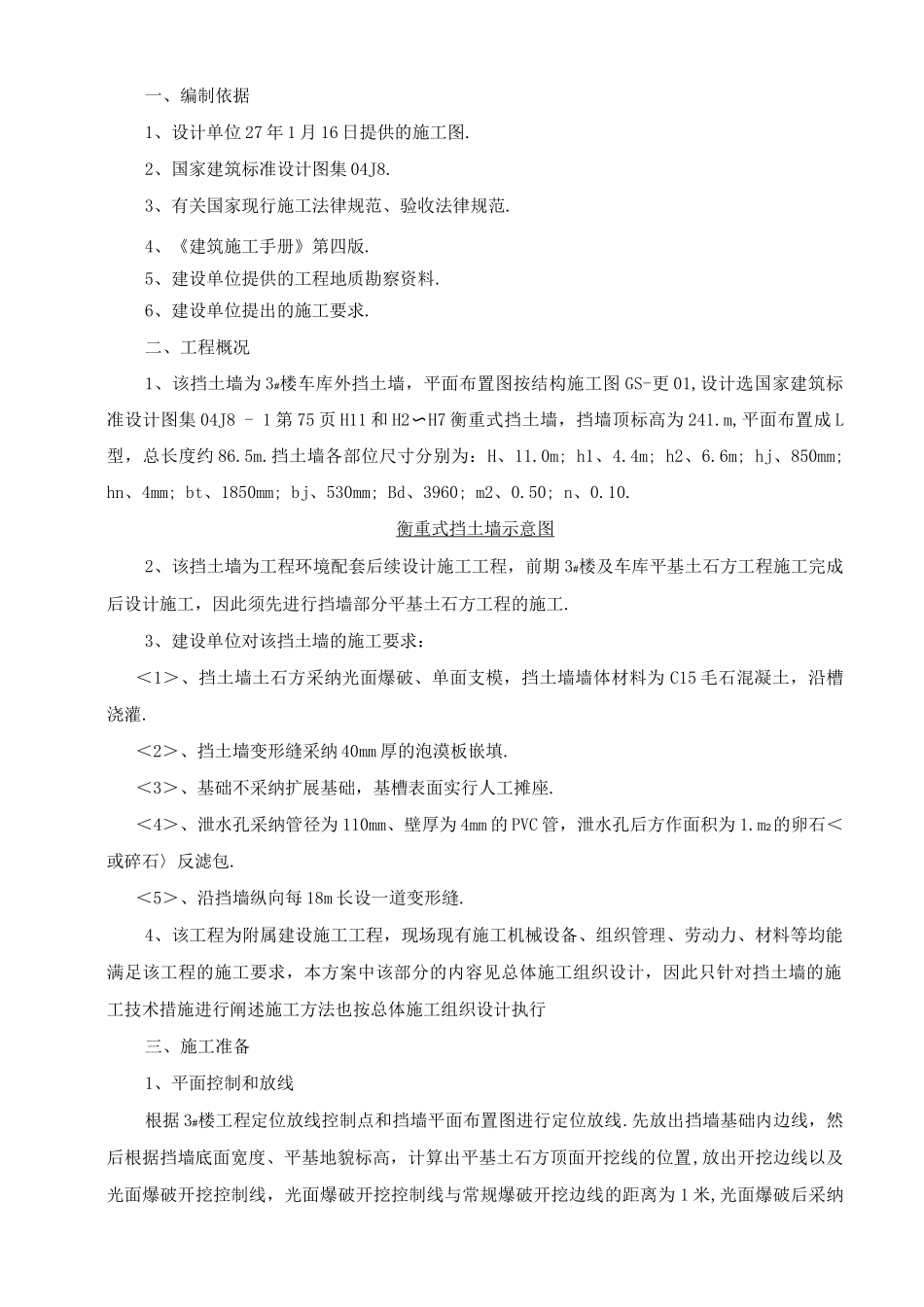

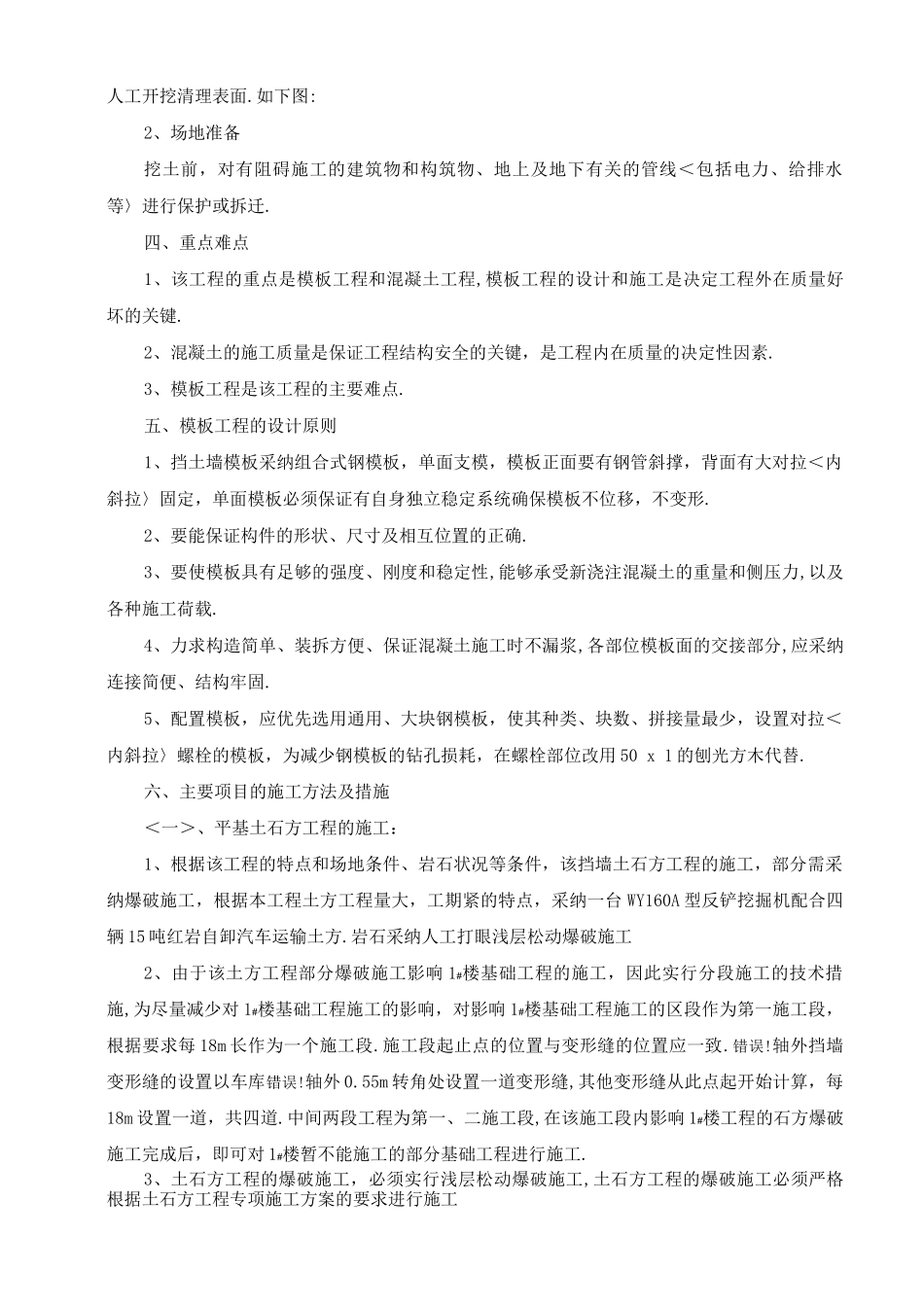

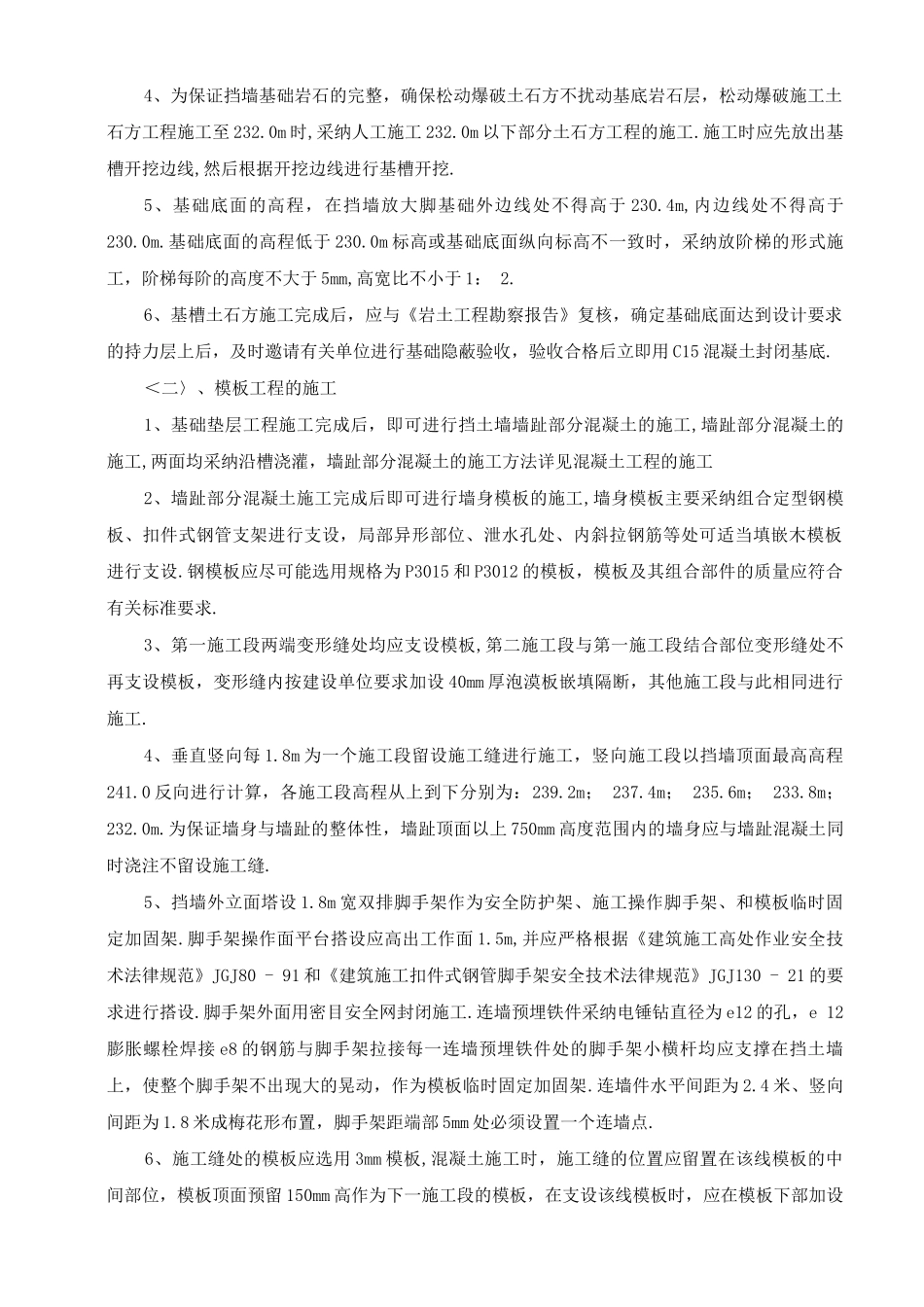

一、编制依据1、设计单位 27 年 1 月 16 日提供的施工图.2、国家建筑标准设计图集 04J8.3、有关国家现行施工法律规范、验收法律规范.4、《建筑施工手册》第四版.5、建设单位提供的工程地质勘察资料.6、建设单位提出的施工要求.二、工程概况1、该挡土墙为 3#楼车库外挡土墙，平面布置图按结构施工图 GS-更 01,设计选国家建筑标准设计图集 04J8 - 1 第 75 页 H11 和 H2〜H7 衡重式挡土墙，挡墙顶标高为 241.m,平面布置成 L型，总长度约 86.5m.挡土墙各部位尺寸分别为：H、11.0m; h1、4.4m; h2、6.6m; hj、850mm; hn、4mm; bt、1850mm; bj、530mm; Bd、3960; m2、0.50; n、0.10.衡重式挡土墙示意图2、该挡土墙为工程环境配套后续设计施工工程，前期 3#楼及车库平基土石方工程施工完成后设计施工，因此须先进行挡墙部分平基土石方工程的施工.3、建设单位对该挡土墙的施工要求：＜1＞、挡土墙土石方采纳光面爆破、单面支模，挡土墙墙体材料为 C15 毛石混凝土，沿槽浇灌.＜2＞、挡土墙变形缝采纳 40mm 厚的泡漠板嵌填.＜3＞、基础不采纳扩展基础，基槽表面实行人工摊座.＜4＞、泄水孔采纳管径为 110mm、壁厚为 4mm 的 PVC 管，泄水孔后方作面积为 1.m2的卵石＜或碎石〉反滤包.＜5＞、沿挡墙纵向每 18m 长设一道变形缝.4、该工程为附属建设施工工程，现场现有施工机械设备、组织管理、劳动力、材料等均能满足该工程的施工要求，本方案中该部分的内容见总体施工组织设计，因此只针对挡土墙的施工技术措施进行阐述施工方法也按总体施工组织设计执行三、施工准备1、平面控制和放线根据 3#楼工程定位放线控制点和挡墙平面布置图进行定位放线.先放出挡墙基础内边线，然后根据挡墙底面宽度、平基地貌标高，计算出平基土石方顶面开挖线的位置,放出开挖边线以及光面爆破开挖控制线，光面爆破开挖控制线与常规爆破开挖边线的距离为 1 米,光面爆破后采纳人工开挖清理表面.如下图:2、场地准备挖土前，对有阻碍施工的建筑物和构筑物、地上及地下有关的管线＜包括电力、给排水等〉进行保护或拆迁.四、重点难点1、该工程的重点是模板工程和混凝土工程,模板工程的设计和施工是决定工程外在质量好坏的关键.2、混凝土的施工质量是保证工程结构安全的关键，是工程内在质量的决定性因素.3、模板工程是该工程的主要难点.五、模板工程的设计原则1、挡土墙模板采纳组合式钢模板，单面支模，模板正面要有钢管斜撑，背面有大对拉...
