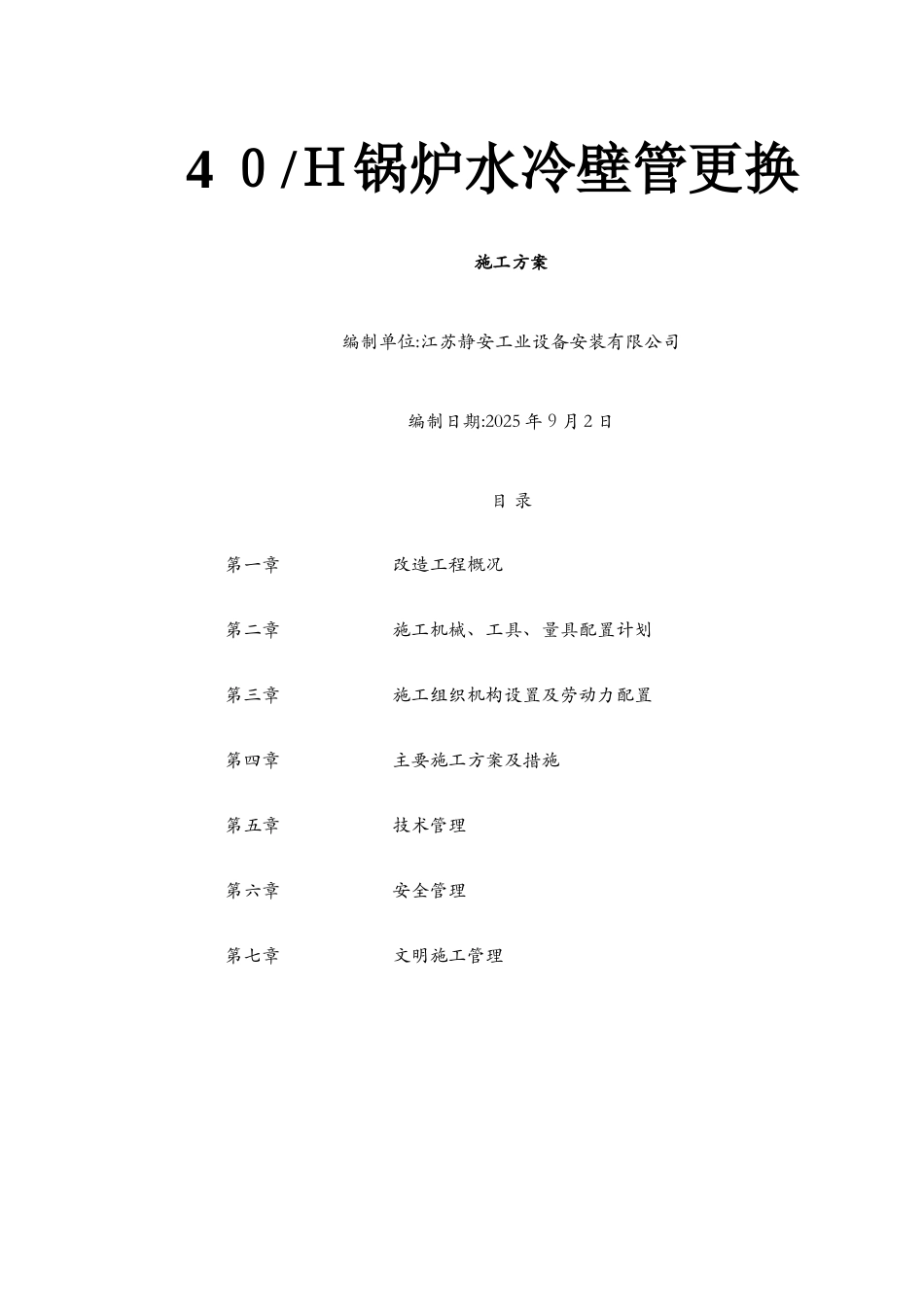

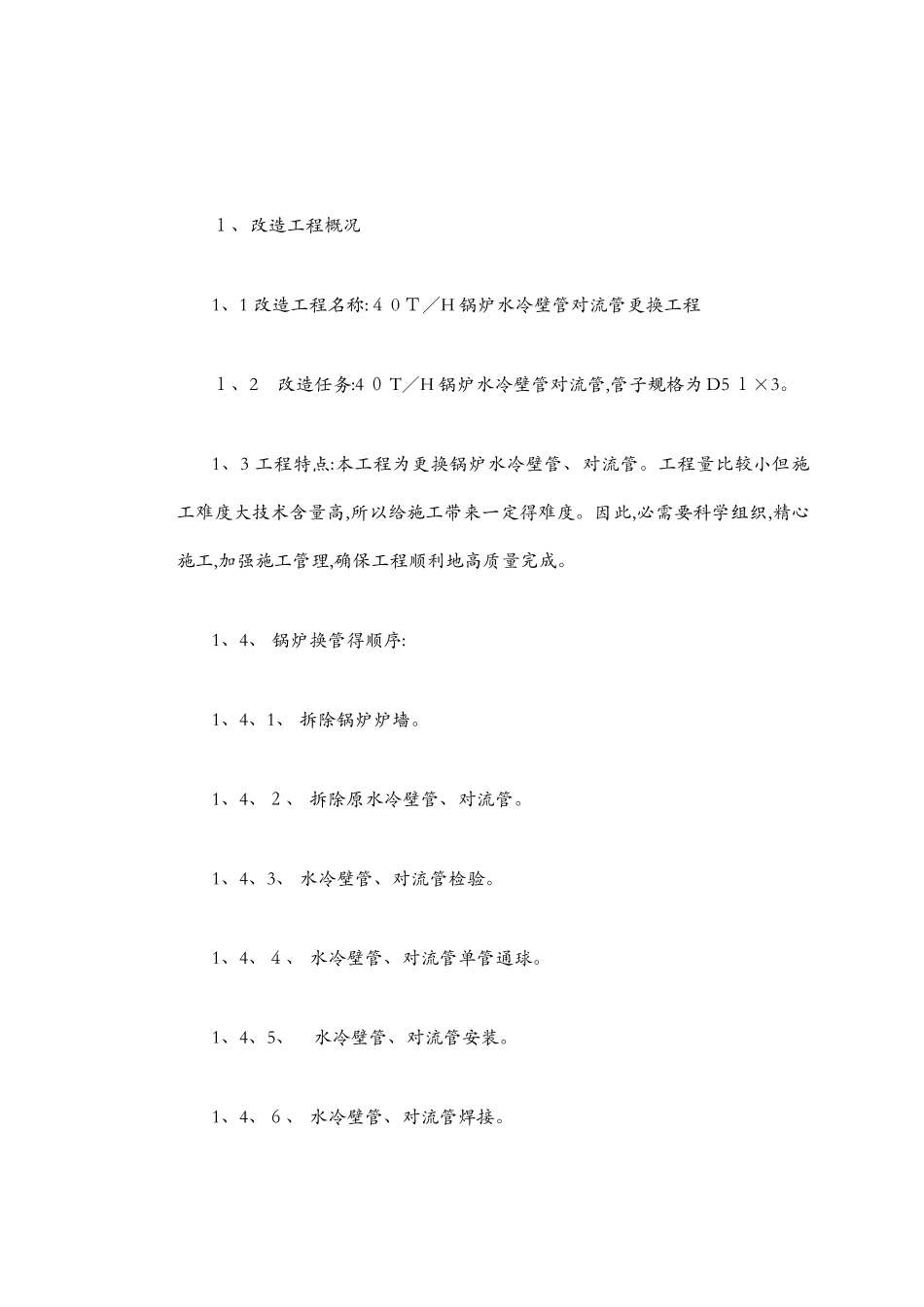

4 ０/Ｈ锅炉水冷壁管更换施工方案编制单位:江苏静安工业设备安装有限公司编制日期:2025 年９月 2 日 目 录第一章改造工程概况第二章施工机械、工具、量具配置计划第三章施工组织机构设置及劳动力配置第四章主要施工方案及措施第五章技术管理第六章安全管理第七章文明施工管理１、改造工程概况1、1 改造工程名称:４ 0 Ｔ／H 锅炉水冷壁管对流管更换工程１、2 改造任务:4 ０ T／H 锅炉水冷壁管对流管,管子规格为 D5 １×3。1、3 工程特点:本工程为更换锅炉水冷壁管、对流管。工程量比较小但施工难度大技术含量高,所以给施工带来一定得难度。因此,必需要科学组织,精心施工,加强施工管理,确保工程顺利地高质量完成。1、4、 锅炉换管得顺序:1、4、1、 拆除锅炉炉墙。1、4、２、 拆除原水冷壁管、对流管。1、4、3、 水冷壁管、对流管检验。1、4、４、 水冷壁管、对流管单管通球。1、4、5、 水冷壁管、对流管安装。1、4、６、 水冷壁管、对流管焊接。1、４、7、 锅炉水压试验。1、4、7、 炉墙砌筑。1、4、8、 交工检查验收。2、 施工机械、工具、量具配置计划 ２、1、 主要施工机械配置计划主要施工机械配置计划表序号设备名称规格单位数量备注直流焊机3 ０ 0 型台3沟通焊机３ 00 型台3手拉葫芦5 Ｔ只4手拉葫芦2 Ｔ只3手拉葫芦1T只３外圆磨光机台３内圆磨光机台3角向磨光机台3砂轮切割机台2焊条烘箱0-500 C台1电动水压泵台1工具车2T辆１安全灯具12V只2 ０2、2、 主要施工工具配置计划活扳手、手锤、手锯、锉刀等。2、３、 主要施工量具配置计划 水准仪、水平尺、钢卷尺、角尺、直尺、游标卡尺等。3、 施工组织机构设置及劳动力配置3、1、 施工组织机构设置 ３、2、 劳动力配备劳动力配备表 序号工种名称平均人数高峰人数１施工队长112起重工113焊工３44管道工4８5筑炉工35６电工1１项目经理施工队长炉墙砌筑组管道组焊接组7安监人员１18质监人员１14、 主要施工方案及措施4、1、 依据得技术质料4、１、1、 锅炉图纸4、1、2、《压力管道安全检察技术标准规程汇编》(上、下册)４、１、3、《热水锅炉安全技术监察规程》4、１、4、《锅炉压力容器焊工考试规则》劳人锅［198 ８]1 号4、1、５、《锅炉压力容器无损检测人员资格鉴定考试规则》4、1、6、《工业锅炉施工及验收技术法律规范》GB502 ７ 3-2 ０ 0 ０4、1、7、 集团公司《质保手册》4、２、 对流管、水冷壁管更换施工方案4、2、1、施工准备...
