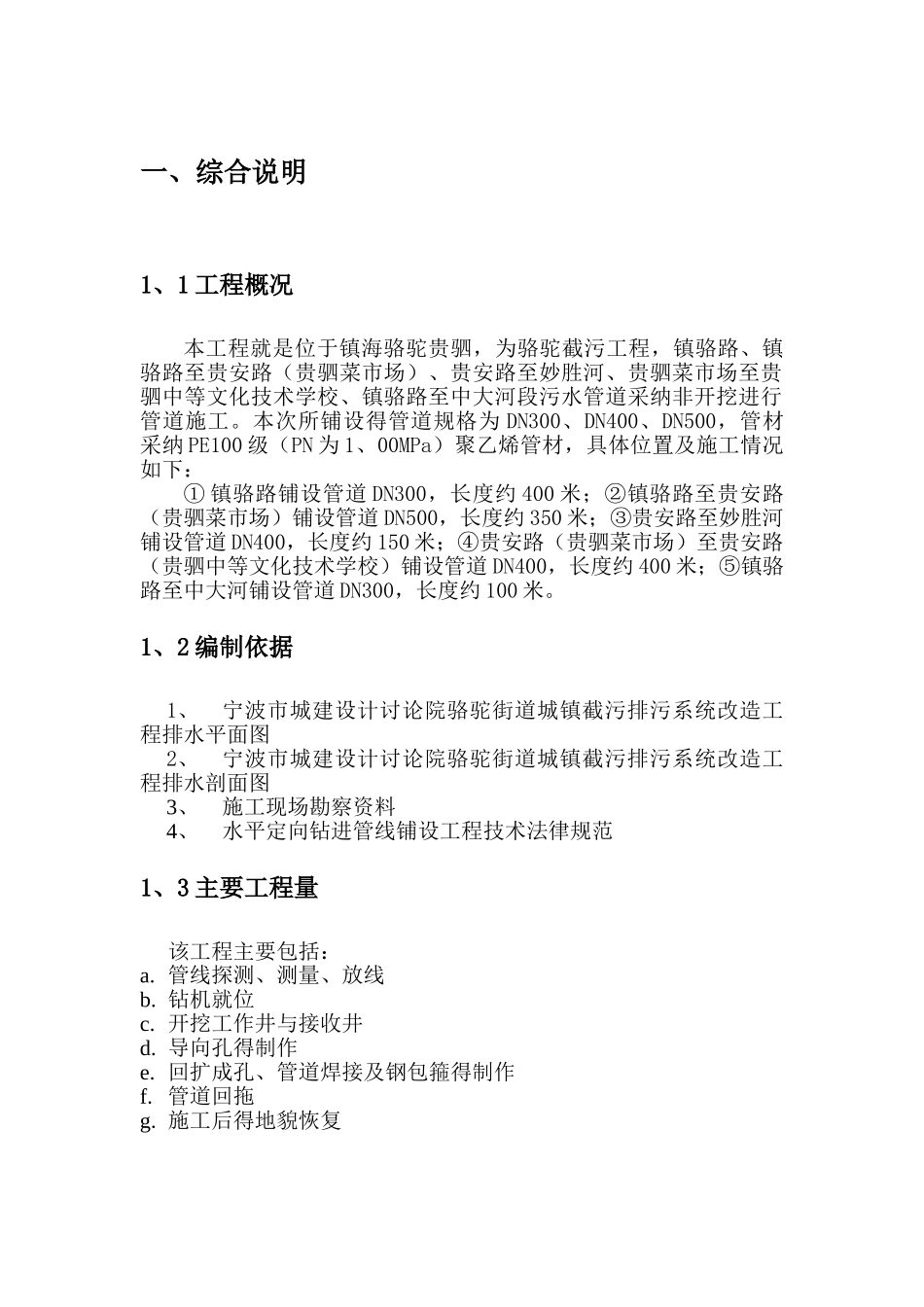

骆驼街道城镇截污排污系统改造工程 水平定向钻专项施工方案编制： 审核： 批准： 宁波市江东市政建设有限公司 二 00 九年十一月目 录一、综合说明………………………………………………0041、1 工程概况……………………………………………0041、2 编制说明……………………………………………0041、3 主要工程量…………………………………………005二、施工组织部署…………………………………………0062、1 施工工艺流程………………………………………0062、2 施工组织与管理……………………………………0072、3 施工准备……………………………………………0092、3、1 施工平面布置……………………………………0092、3、2 材料准备…………………………………………0092、3、3 设备准备…………………………………………010三、主要分部分项工程施工方案…………………………0123、1 测量定位放线…………………………………………0123、1、1 测量定位放线………………………………………0123、2 定向钻穿越施工方案…………………………………0123、2、1 钻机就位与调试……………………………………0123、2、2 钻孔导向……………………………………………0123、2、3 分级反扩成孔………………………………………0133、2、4 管道回拖……………………………………………014四、施工质量管理措施…………………………………0154、1 质量管理措施及管理网络……………………………0154、2 针对本工程得质量保证措施…………………………016五、安全、文明、环保措施……………………………0175、1 安全施工………………………………………………0175、1、1 安全工作目标………………………………………0175、1、2 安全作业规程………………………………………0175、2 文明施工………………………………………………0175、3 环境保护措施…………………………………………018、一、综合说明1、1 工程概况本工程就是位于镇海骆驼贵驷，为骆驼截污工程，镇骆路、镇骆路至贵安路（贵驷菜市场）、贵安路至妙胜河、贵驷菜市场至贵驷中等文化技术学校、镇骆路至中大河段污水管道采纳非开挖进行管道施工。本次所铺设得管道规格为 DN300、DN400、DN500，管材采纳 PE100 级（PN 为 1、00MPa）聚乙烯管材，具体位置及施工情况如下：① 镇骆路铺设管道 DN300，长度约 400 米；②镇骆路至贵安路（贵驷菜市场）...
