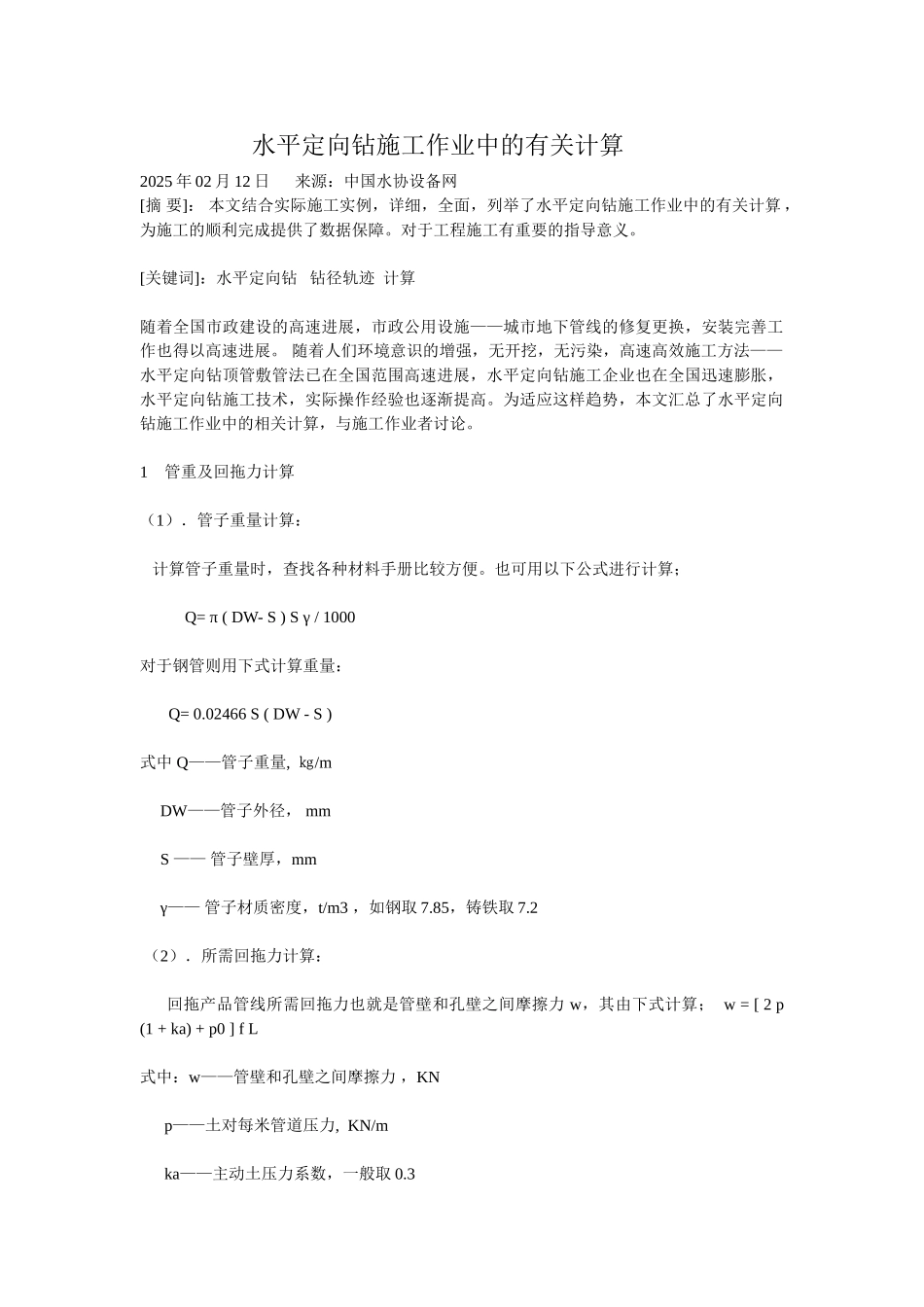

水平定向钻施工作业中的有关计算 2025 年 02 月 12 日 来源：中国水协设备网 [摘 要]： 本文结合实际施工实例，详细，全面，列举了水平定向钻施工作业中的有关计算 ，为施工的顺利完成提供了数据保障。对于工程施工有重要的指导意义。[关键词]：水平定向钻 钻径轨迹 计算随着全国市政建设的高速进展，市政公用设施——城市地下管线的修复更换，安装完善工作也得以高速进展。 随着人们环境意识的增强，无开挖，无污染，高速高效施工方法——水平定向钻顶管敷管法已在全国范围高速进展，水平定向钻施工企业也在全国迅速膨胀，水平定向钻施工技术，实际操作经验也逐渐提高。为适应这样趋势，本文汇总了水平定向钻施工作业中的相关计算，与施工作业者讨论。1 管重及回拖力计算（1）．管子重量计算： 计算管子重量时，查找各种材料手册比较方便。也可用以下公式进行计算； Q= π ( DW- S ) S γ / 1000对于钢管则用下式计算重量： Q= 0.02466 S ( DW - S )式中 Q——管子重量, ㎏/m DW——管子外径， mm S —— 管子壁厚，mm γ—— 管子材质密度，t/m3 ，如钢取 7.85，铸铁取 7.2 （2）．所需回拖力计算： 回拖产品管线所需回拖力也就是管壁和孔壁之间摩擦力 w，其由下式计算； w = [ 2 p (1 + ka) + p0 ] f L式中：w——管壁和孔壁之间摩擦力 ，KN p——土对每米管道压力, KN/m ka——主动土压力系数，一般取 0.3 p0——每米管道重量 , KN/m f——管壁和孔壁之间摩擦系数 , 02~0.6 L——管道长度，m 由上式可知，摩擦力主要取决于土对管道压力 p 和摩擦系数 f 的大小。土对管道压力主要与土层的性质和导向孔的曲率有关。沙土的粘聚力小，对管道的压力大， p 一般按所敷管线直径 1~2 倍高度土质量计算；粘性土的粘聚力大，对管道压力小，p 一般按所敷管线直径 0.5~1 倍高度土质量计算。 导向孔的曲率半径 R 对 p 影响也较大，但当 R﹥1200D（D 为管线直径）时，可以不考虑其影响。2、钻径轨迹的设计计算： 钻径轨迹的计算是施工作业成败的关键环节。其是顶钻施工实际操作的理论指导依据只有合理的，切乎实际的正确计算，严格按其操作，才能保证施工作业的圆满成功。 钻径轨迹的设计计算是建立在回拖产品管线的抗拉强度，弯曲半径以及使用钻机大小回拖能力，钻杆弯曲极限和施工土壤结构等众多因素基础之上的，是一项综合性计算。 在实际操作中，施钻...
