水平定向钻施工方案

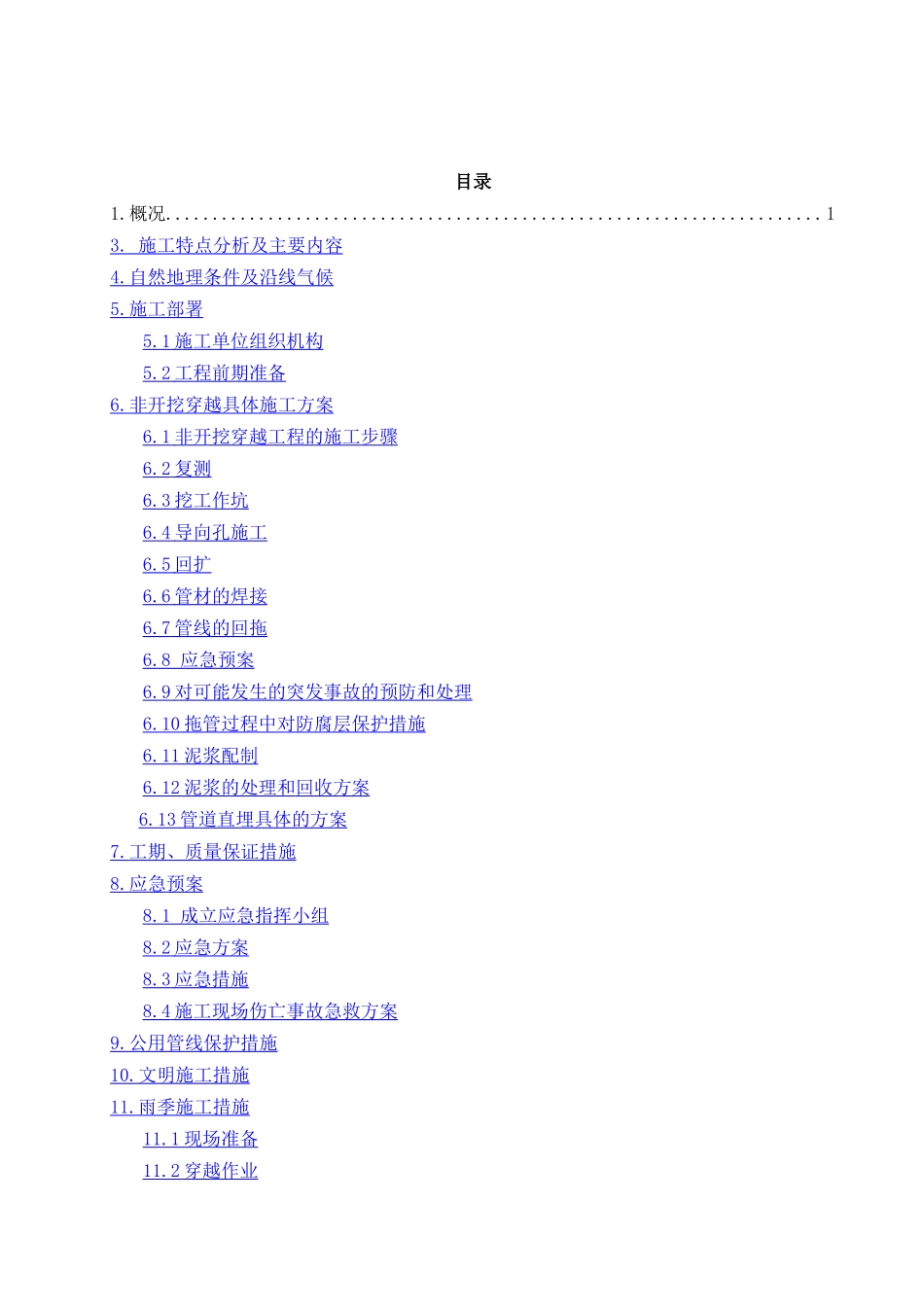

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX施 工 方 案 编制人： 审核人： 审批人： XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX目录 1.概况......................................................................13. 施工特点分析及主要内容 4. 自然地理条件及沿线气候 5. 施工部署 5.1 施工单位组织机构 5.2 工程前期准备 6. 非开挖穿越具体施工方案 6.1 非开挖穿越工程的施工步骤 6.2 复测 6.3 挖工 作 坑 6.4 导向孔施工 6.5 回扩 6.6 管材的焊接 6.7 管线的回拖 6.8 应急预案 6.9 对可能发生的突发事故的预防和处理 6.10 拖管过程中对防腐层保护措施 6.11 泥浆配制 6.12 泥浆的处理和 回 收方案 6.13 管道直埋具体的方案 7. 工期、质量保证措施 8. 应急 预 案 8.1 成立应急指挥小组 8.2 应急方案 8.3 应急措施 8.4 施工现场伤亡事故急救方案 9. 公用管线保护措施 10. 文明施工措施 11. 雨季施工措施 11.1 现场准备 11.2 穿越作业 11.3 雨季施工的 HSE 管理措施 12. 施工难点问题及解决办法 12.1 地方政府的协调及物业的协调 12.2 本次穿越应注意的几个问题 13. 竣工资料的编制和工程验收 14. 主要施工机械设备一览表 1.概况XXXXXXXXXXXXXXX2.编制依据1、我公司对穿越现场的勘察情况。 2、XXXXXXXXXXXXXXXXXX 中压天然气工程设计方案的要求 。3、《水平定向钻钻进管线铺设工程技术法律规范》CSTT。4、《城镇燃气输配工程施工及验收法律规范》CJJ33—2025。3. 施工特点分析及主要内容通过对本工程现场勘查，其主要特点是管线路由随经地段障碍物较多，附近交通不变，施工场地作业面较小，与当地村民协调难度较大，现场多处不具备开挖的条件，故采纳水平定向钻和管沟直埋相结合的施工方式进行。4.自然地理条件及沿线气候管道所经区域属平原地区，主要路由分布 107 国道西侧绿化带之中。当地气候受季风的影响，四季分明，冷暖干湿差异较大，春季干燥多风，夏季炎热多雨，秋季气候凉爽，冬季干冷少雪。年平均气温在 12℃～14℃之间，霜期为 11 月上旬至 3 月中旬，无霜期为200 天左右，年平均降雨量 400～550㎜左右。受季风的影响，全年雨量分布极不均匀，大约 90%降雨集中夏秋两季（5～10 月），本地区最大冻土深度 0.45m 。5.施工部署为了加强现场管理，统一指挥，合理调度安排施工队伍、机具、车辆、仪表，确保通信设施、车辆及人身安全，严把质量关，...
