水电图纸符号大全

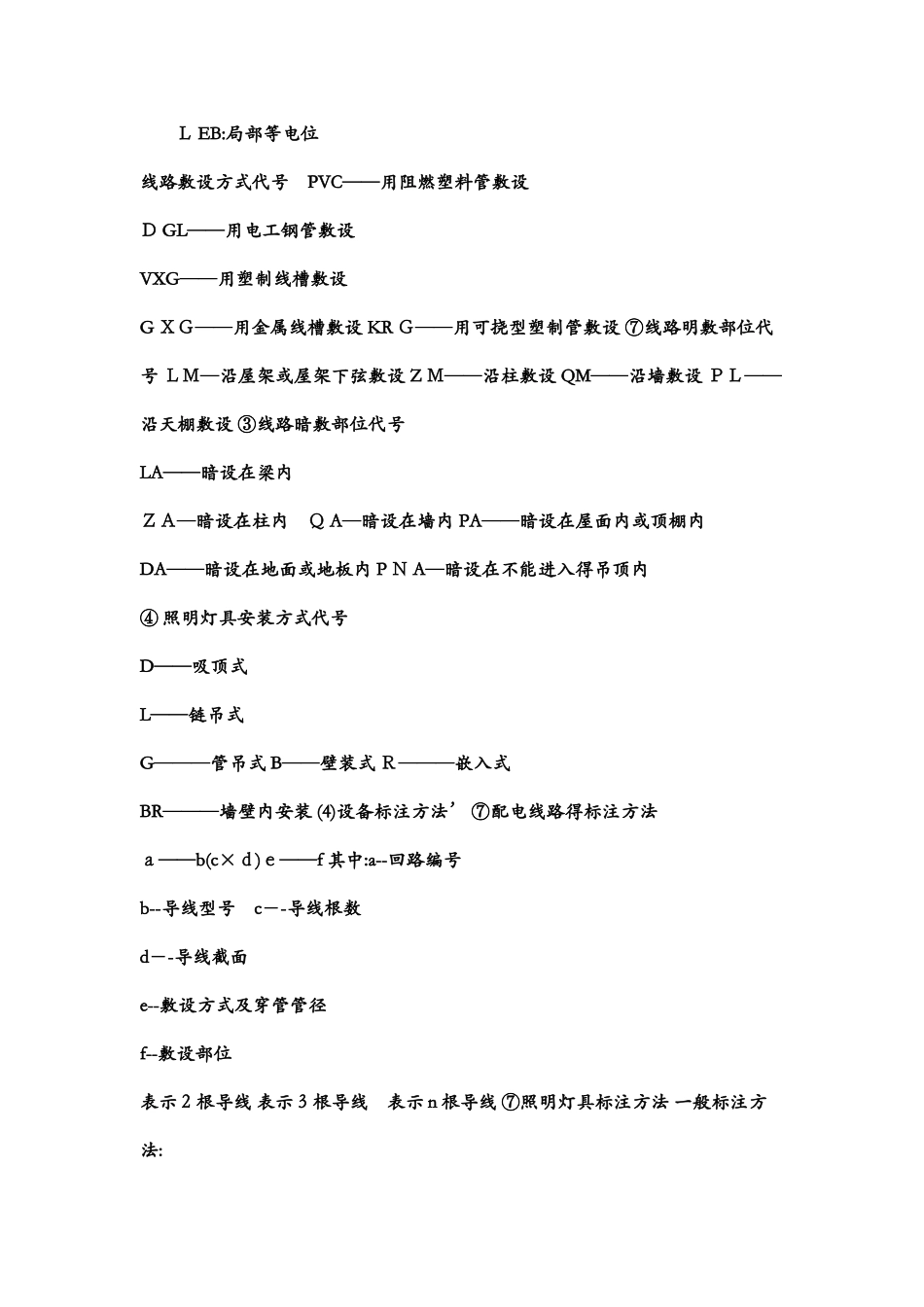

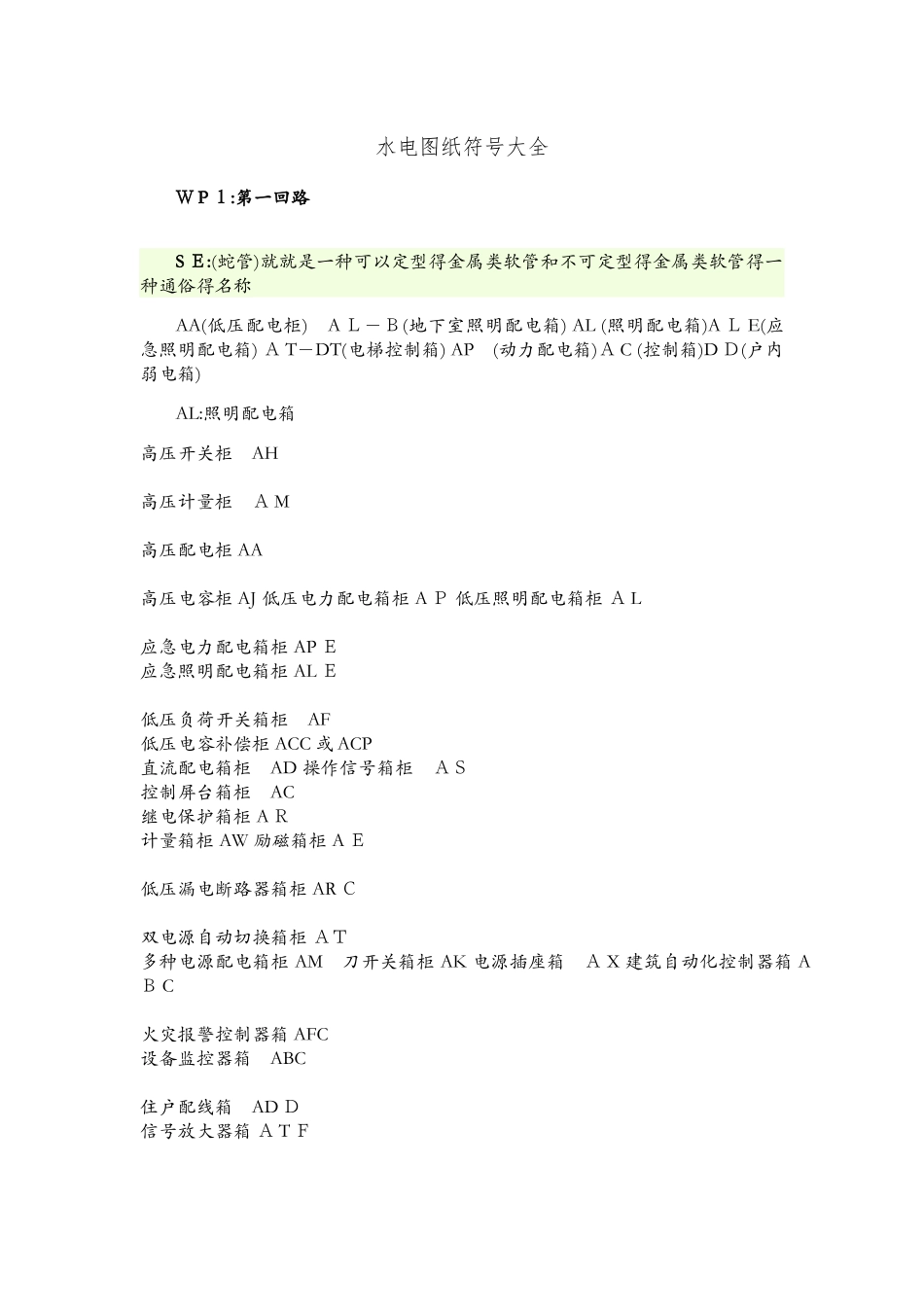

水电图纸符号大全Ｗ P １:第一回路S Ｅ:(蛇管)就就是一种可以定型得金属类软管和不可定型得金属类软管得一种通俗得名称AA(低压配电柜) A Ｌ－Ｂ(地下室照明配电箱) AL (照明配电箱)A Ｌ E(应急照明配电箱) Ａ T－DT(电梯控制箱) AP (动力配电箱)Ａ C (控制箱)D Ｄ(户内弱电箱)AL:照明配电箱高压开关柜 AH 高压计量柜 Ａ M 高压配电柜 AA 高压电容柜 AJ 低压电力配电箱柜 A Ｐ 低压照明配电箱柜 Ａ L 应急电力配电箱柜 AP Ｅ 应急照明配电箱柜 AL Ｅ 低压负荷开关箱柜 AF 低压电容补偿柜 ACC 或 ACP 直流配电箱柜 AD 操作信号箱柜 ＡＳ 控制屏台箱柜 AC 继电保护箱柜 A Ｒ 计量箱柜 AW 励磁箱柜 A Ｅ 低压漏电断路器箱柜 AR Ｃ 双电源自动切换箱柜 ＡＴ 多种电源配电箱柜 AM 刀开关箱柜 AK 电源插座箱 Ａ X 建筑自动化控制器箱 AＢ C 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱 AD Ｄ 信号放大器箱 Ａ T Ｆ 分配器箱 AVP 接线端子箱 AX ＴＳＣ:钢管 PC:PV Ｃ聚乙烯阻燃性塑料管 Ｃ T:桥架 WC:沿墙暗敷设 W Ｓ:明敷设沿墙 C Ｃ:沿顶板暗敷设 Ｆ:暗敷在地板内 CE:沿顶板明敷 YJ Ｖ:电缆 S Ｙ V:电视线 P Ｅ:接地(黄绿相兼) PE Ｎ:接零(蓝色) 3 项线(火线):Ａ项(黄) B 项(绿) C 项(红)K Ｖ:(电压)千伏 B Ｖ:散线 Ｍ EB:总等电位 Ｌ EB:局部等电位线路敷设方式代号 PVC——用阻燃塑料管敷设 Ｄ GL——用电工钢管敷设 VXG——用塑制线槽敷设 G ＸＧ——用金属线槽敷设 KR Ｇ——用可挠型塑制管敷设 ⑦线路明敷部位代号 ＬＭ—沿屋架或屋架下弦敷设 Z Ｍ——沿柱敷设 QM——沿墙敷设 ＰＬ——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ＺＡ—暗设在柱内 Ｑ A—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 P Ｎ A—暗设在不能进入得吊顶内 ④ 照明灯具安装方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 Ｒ———嵌入式 BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路得标注方法 ａ——b(c×ｄ)ｅ——f 其中:a--回路编号 b--导线型号 c－-导线根数 d－-导线截面 e--敷设方式及穿管管径 f--敷设部位 表示２根导线 表示３根导线 表示 n 根导线 ⑦照明灯具标注方法 一般标注方法: 灯具吸顶安装标注方法: 其中:ａ--灯数 b-－型号或编号 c--每盏照明灯具得灯泡个数 d－－灯泡容量,W e--灯泡安装高度,ｍ f--安装方式 L－-光源种类,白炽灯或荧光灯
