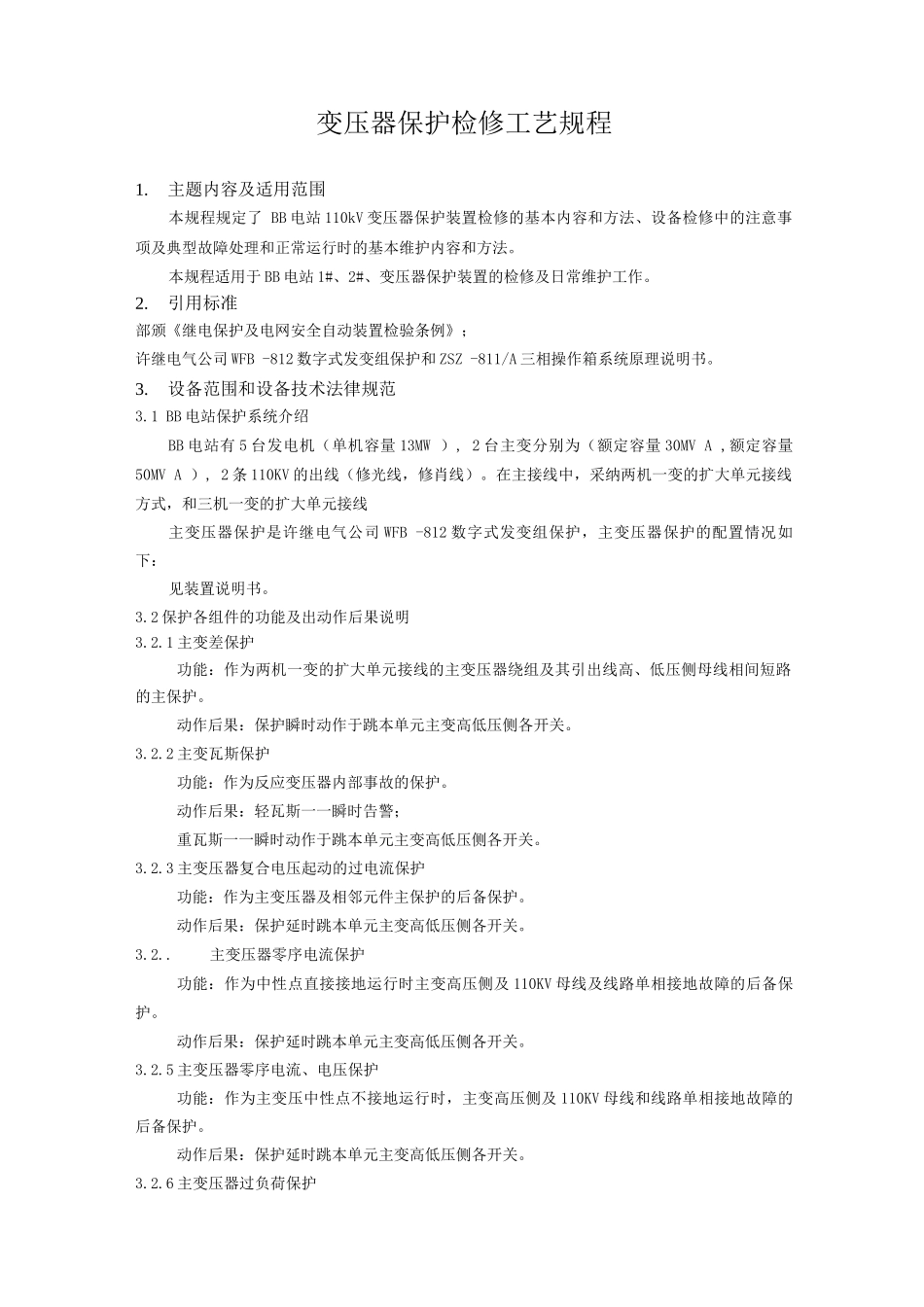

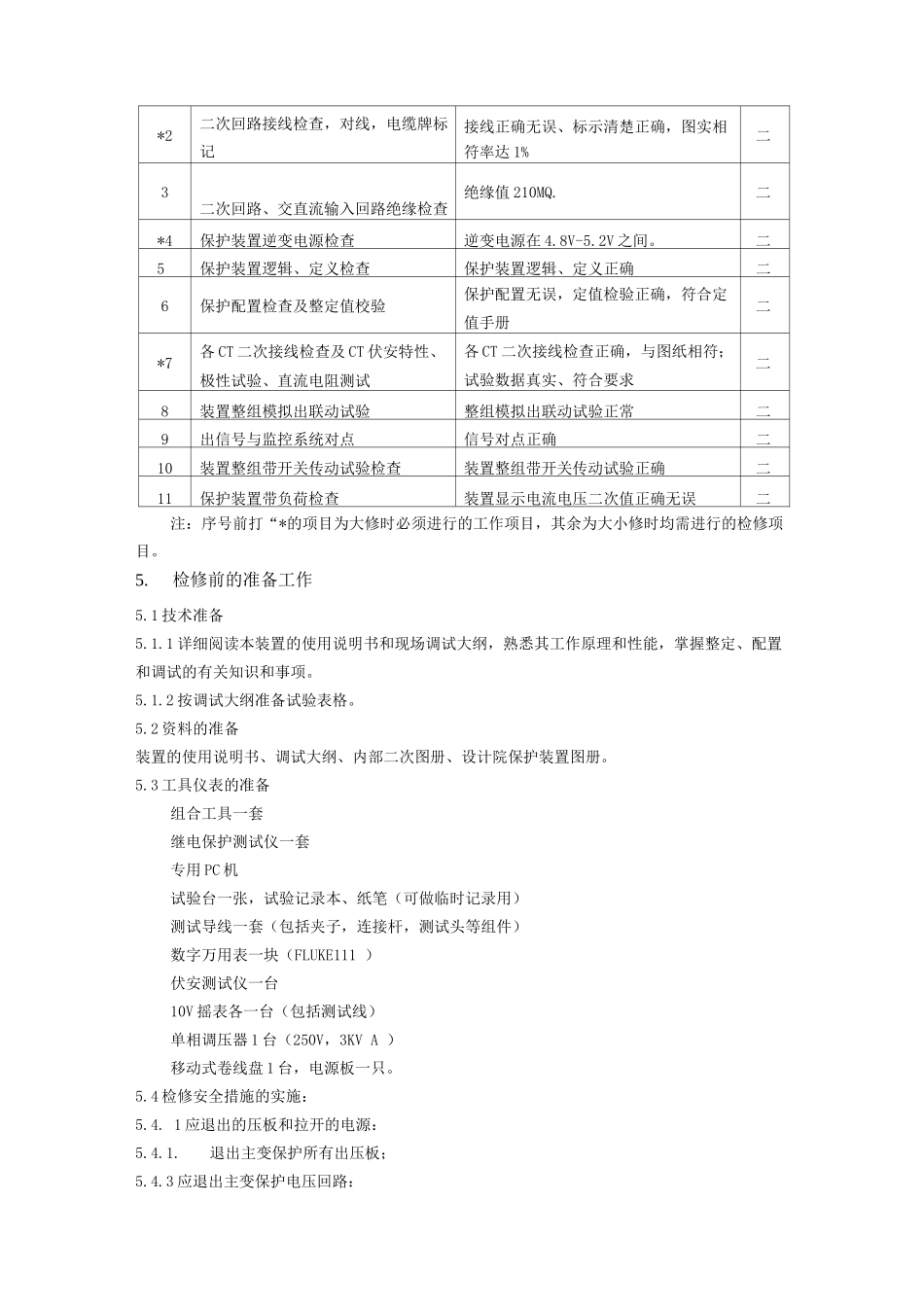

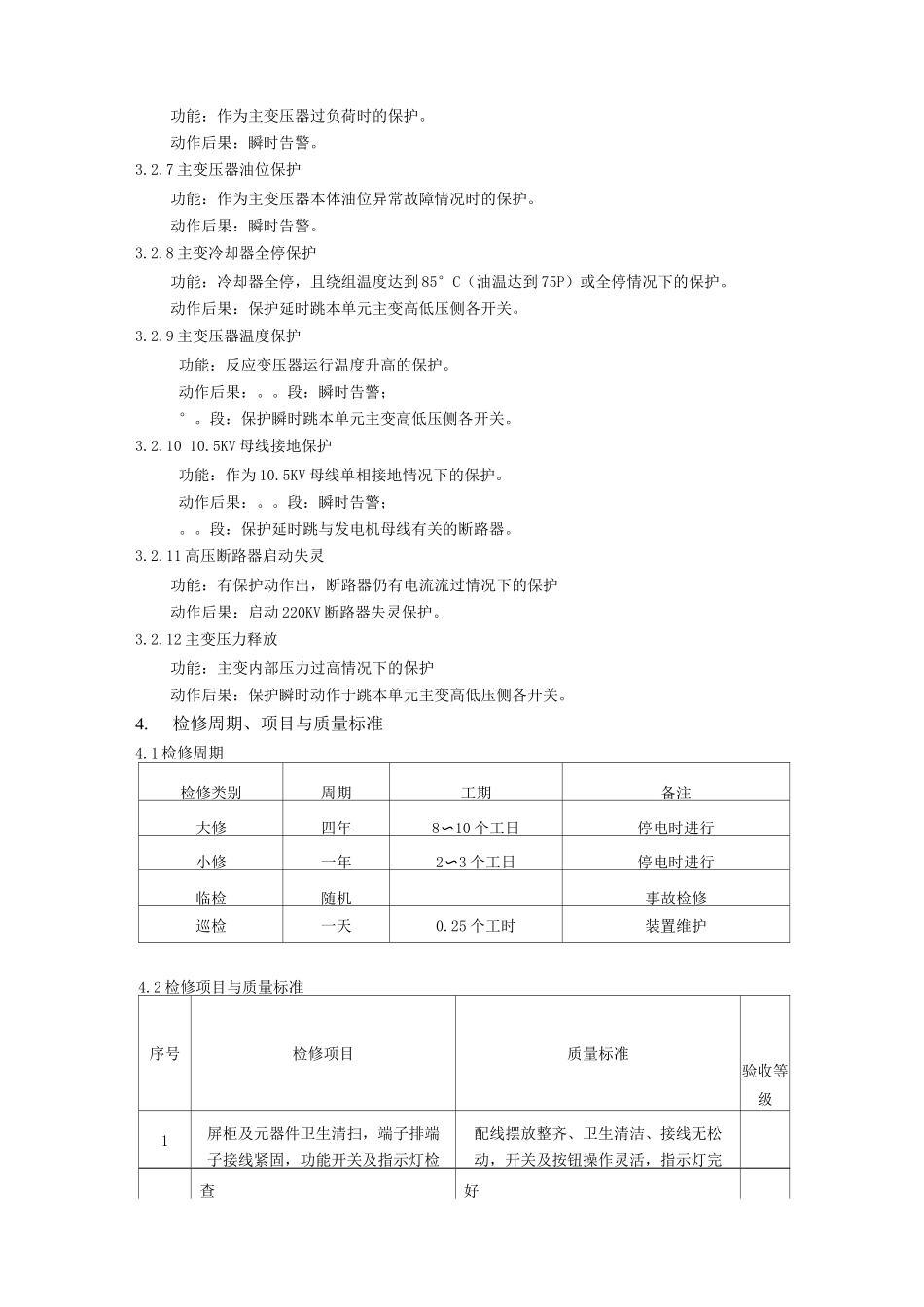

变压器保护检修工艺规程1.主题内容及适用范围本规程规定了 BB 电站 110kV 变压器保护装置检修的基本内容和方法、设备检修中的注意事项及典型故障处理和正常运行时的基本维护内容和方法。本规程适用于 BB 电站 1#、2#、变压器保护装置的检修及日常维护工作。2.引用标准部颁《继电保护及电网安全自动装置检验条例》；许继电气公司 WFB -812 数字式发变组保护和 ZSZ -811/A 三相操作箱系统原理说明书。3.设备范围和设备技术法律规范3.1 BB 电站保护系统介绍BB 电站有 5 台发电机（单机容量 13MW ）, 2 台主变分别为（额定容量 30MV A ,额定容量50MV A ）, 2 条 110KV 的出线（修光线，修肖线）。在主接线中，采纳两机一变的扩大单元接线方式，和三机一变的扩大单元接线主变压器保护是许继电气公司 WFB -812 数字式发变组保护，主变压器保护的配置情况如下：见装置说明书。3.2 保护各组件的功能及出动作后果说明3.2.1 主变差保护功能：作为两机一变的扩大单元接线的主变压器绕组及其引出线高、低压侧母线相间短路的主保护。动作后果：保护瞬时动作于跳本单元主变高低压侧各开关。3.2.2 主变瓦斯保护功能：作为反应变压器内部事故的保护。动作后果：轻瓦斯一一瞬时告警；重瓦斯一一瞬时动作于跳本单元主变高低压侧各开关。3.2.3 主变压器复合电压起动的过电流保护功能：作为主变压器及相邻元件主保护的后备保护。动作后果：保护延时跳本单元主变高低压侧各开关。3.2..主变压器零序电流保护功能：作为中性点直接接地运行时主变高压侧及 110KV 母线及线路单相接地故障的后备保护。动作后果：保护延时跳本单元主变高低压侧各开关。3.2.5 主变压器零序电流、电压保护功能：作为主变压中性点不接地运行时，主变高压侧及 110KV 母线和线路单相接地故障的后备保护。动作后果：保护延时跳本单元主变高低压侧各开关。3.2.6 主变压器过负荷保护功能：作为主变压器过负荷时的保护。动作后果：瞬时告警。3.2.7 主变压器油位保护功能：作为主变压器本体油位异常故障情况时的保护。动作后果：瞬时告警。3.2.8 主变冷却器全停保护功能：冷却器全停，且绕组温度达到 85°C（油温达到 75P）或全停情况下的保护。动作后果：保护延时跳本单元主变高低压侧各开关。3.2.9 主变压器温度保护功能：反应变压器运行温度升高的保护。动作后果：。。段：瞬时告警；°。段：保护瞬时跳本单元主变高低压侧各开关。3.2.10 10.5KV ...
