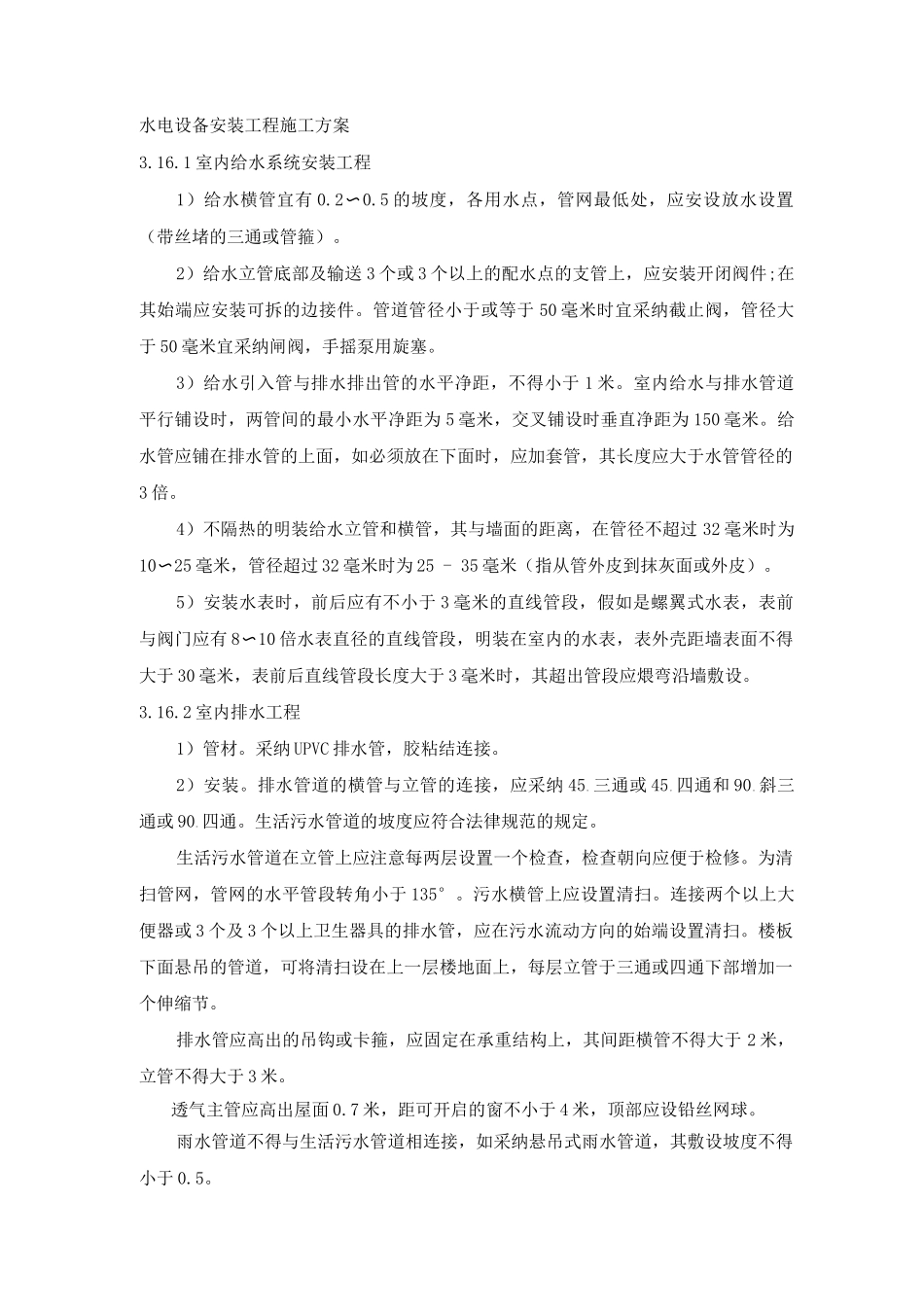

水电设备安装工程施工方案

水电设备安装工程施工方案3.16.1 室内给水系统安装工程1）给水横管宜有 0.2〜0.5 的坡度，各用水点，管网最低处，应安设放水设置（带丝堵的三通或管箍）。2）给水立管底部及输送 3 个或 3 个以上的配水点的支管上，应安装开闭阀件;在其始端应安装可拆的边接件。管道管径小于或等于 50 毫米时宜采纳截止阀，管径大于 50 毫米宜采纳闸阀，手摇泵用旋塞。3）给水引入管与排水排出管的水平净距，不得小于 1 米。室内给水与排水管道平行铺设时，两管间的最小水平净距为 5 毫米，交叉铺设时垂直净距为 150 毫米。给水管应铺在排水管的上面，如必须放在下面时，应加套管，其长度应大于水管管径的3 倍。4）不隔热的明装给水立管和横管，其与墙面的距离，在管径不超过 32 毫米时为10〜25 毫米，管径超过 32 毫米时为 25 - 35 毫米（指从管外皮到抹灰面或外皮）。5）安装水表时，前后应有不小于 3 毫米的直线管段，假如是螺翼式水表，表前与阀门应有 8〜10 倍水表直径的直线管段，明装在室内的水表，表外壳距墙表面不得大于 30 毫米，表前后直线管段长度大于 3 毫米时，其超出管段应煨弯沿墙敷设。3.16.2 室内排水工程1）管材。采纳 UPVC 排水管，胶粘结连接。2）安装。排水管道的横管与立管的连接，应采纳 45。三通或 45。四通和 90。斜三通或 90。四通。生活污水管道的坡度应符合法律规范的规定。生活污水管道在立管上应注意每两层设置一个检查，检查朝向应便于检修。为清扫管网，管网的水平管段转角小于 135°。污水横管上应设置清扫。连接两个以上大便器或 3 个及 3 个以上卫生器具的排水管，应在污水流动方向的始端设置清扫。楼板下面悬吊的管道，可将清扫设在上一层楼地面上，每层立管于三通或四通下部增加一个伸缩节。排水管应高出的吊钩或卡箍，应固定在承重结构上，其间距横管不得大于 2 米，立管不得大于 3 米。透气主管应高出屋面 0.7 米，距可开启的窗不小于 4 米，顶部应设铅丝网球。雨水管道不得与生活污水管道相连接，如采纳悬吊式雨水管道，其敷设坡度不得小于 0.5。3）闭水试验。室内污水管应进行闭水试验，注水高度以一层楼的高度为准，要求在 30 分钟内不渗漏。冬季可采纳通烟试验，烟压约为 2.5 千帕，要求 15 分钟内不渗漏。室内雨水管的闭水试验应满足最上部雨水斗，以在 30 分钟内不渗漏为合格。3.16.3 配线及照明工程1）本工程采纳暗配热镀钢管，主体结构施工时，...
