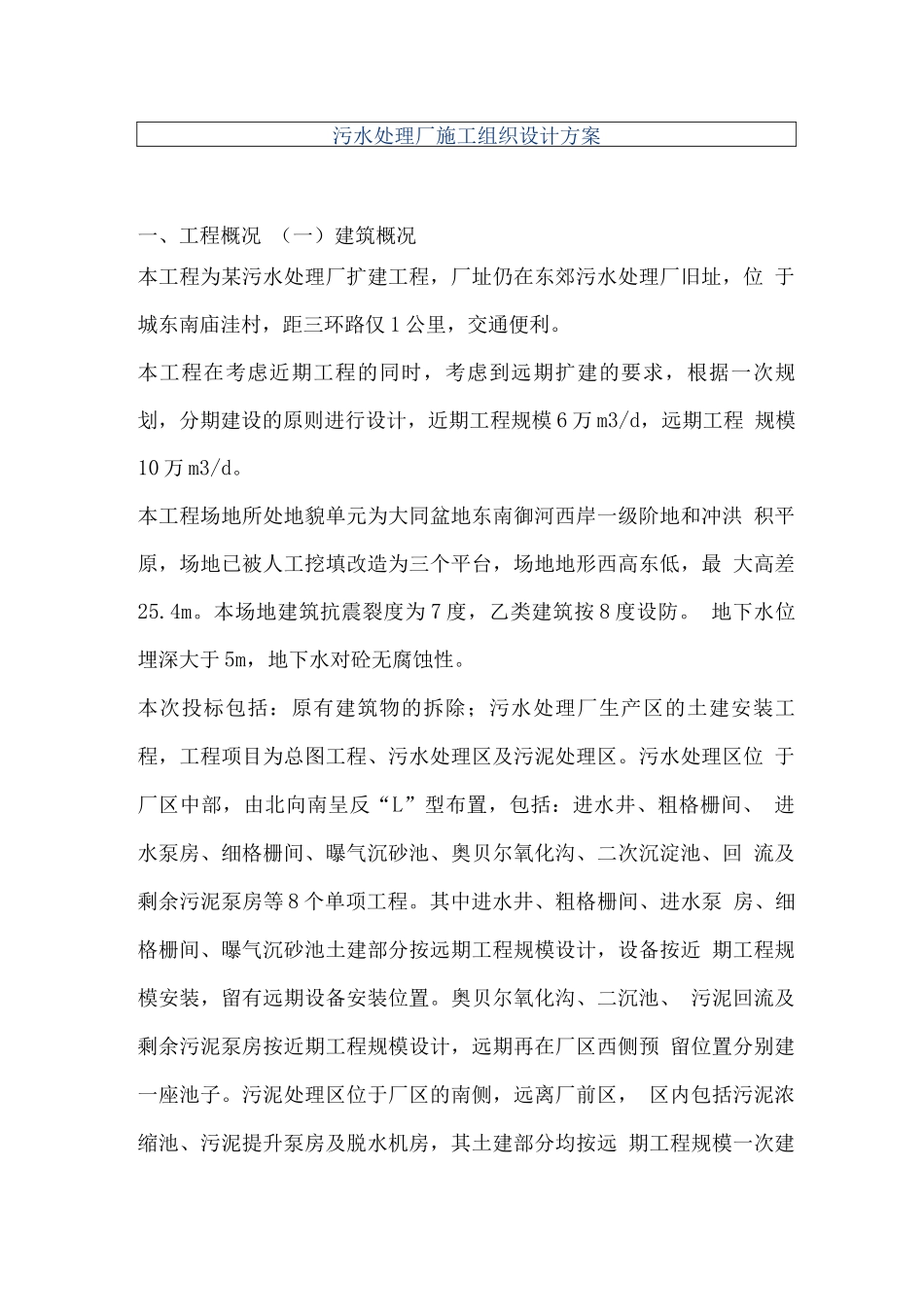

污水处理厂施工组织设计方案一、工程概况 （一）建筑概况本工程为某污水处理厂扩建工程，厂址仍在东郊污水处理厂旧址，位 于城东南庙洼村，距三环路仅 1 公里，交通便利。本工程在考虑近期工程的同时，考虑到远期扩建的要求，根据一次规 划，分期建设的原则进行设计，近期工程规模 6 万 m3/d，远期工程 规模10 万 m3/d。本工程场地所处地貌单元为大同盆地东南御河西岸一级阶地和冲洪 积平原，场地已被人工挖填改造为三个平台，场地地形西高东低，最 大高差25.4m。本场地建筑抗震裂度为 7 度，乙类建筑按 8 度设防。 地下水位埋深大于 5m，地下水对砼无腐蚀性。本次投标包括：原有建筑物的拆除；污水处理厂生产区的土建安装工 程，工程项目为总图工程、污水处理区及污泥处理区。污水处理区位 于厂区中部，由北向南呈反“L”型布置，包括：进水井、粗格栅间、 进水泵房、细格栅间、曝气沉砂池、奥贝尔氧化沟、二次沉淀池、回 流及剩余污泥泵房等 8 个单项工程。其中进水井、粗格栅间、进水泵 房、细格栅间、曝气沉砂池土建部分按远期工程规模设计，设备按近 期工程规模安装，留有远期设备安装位置。奥贝尔氧化沟、二沉池、 污泥回流及剩余污泥泵房按近期工程规模设计，远期再在厂区西侧预 留位置分别建一座池子。污泥处理区位于厂区的南侧，远离厂前区， 区内包括污泥浓缩池、污泥提升泵房及脱水机房，其土建部分均按远 期工程规模一次建成，留有远期工程设备安装位置。主要工程概况详见工程概况一览表。（二）安装概况本工程安装内容包括工艺设备、工艺管道、电气及室内暖卫等。1、工艺流程：城市污水经过粗格栅、进水提升泵、细格栅、曝气沉 砂池、ORBAL 氧化沟、二次沉淀池等设施进行净化处理，达到排放标 准后排入标准后排入御河。2、工艺设备：手、（电）动两用阀门启闭机、回转式机械格栅、不 锈钢渠闸门、栅渣车、电动葫芦、机械细格栅、螺旋输送机、栅渣压 实机、三叶罗茨式鼓风机、吸砂泵、砂水分离器、A、B 型转蝶、分 折式吸泥机、污泥泵、栅杷浓缩机、偏心螺杆泵，手动单轨小车、环 链手拉葫芦、蝶阀、闸阀、刀阀、带式压滤机、电动单梁悬挂起重机、 水平螺旋输送机、螺旋输送机、空气压缩机、冲洗水加压泵、加药泵、 药液泵、药液搅拌机。3、工艺管道；由污水处理管、回流污泥管、剩余污泥管线、行化池 放空管、生化池放水管、二沉池排泥管、二沉池放空管、二沉池排渣 管、出水管、空气管、...
