汽车充电桩项目施工方案

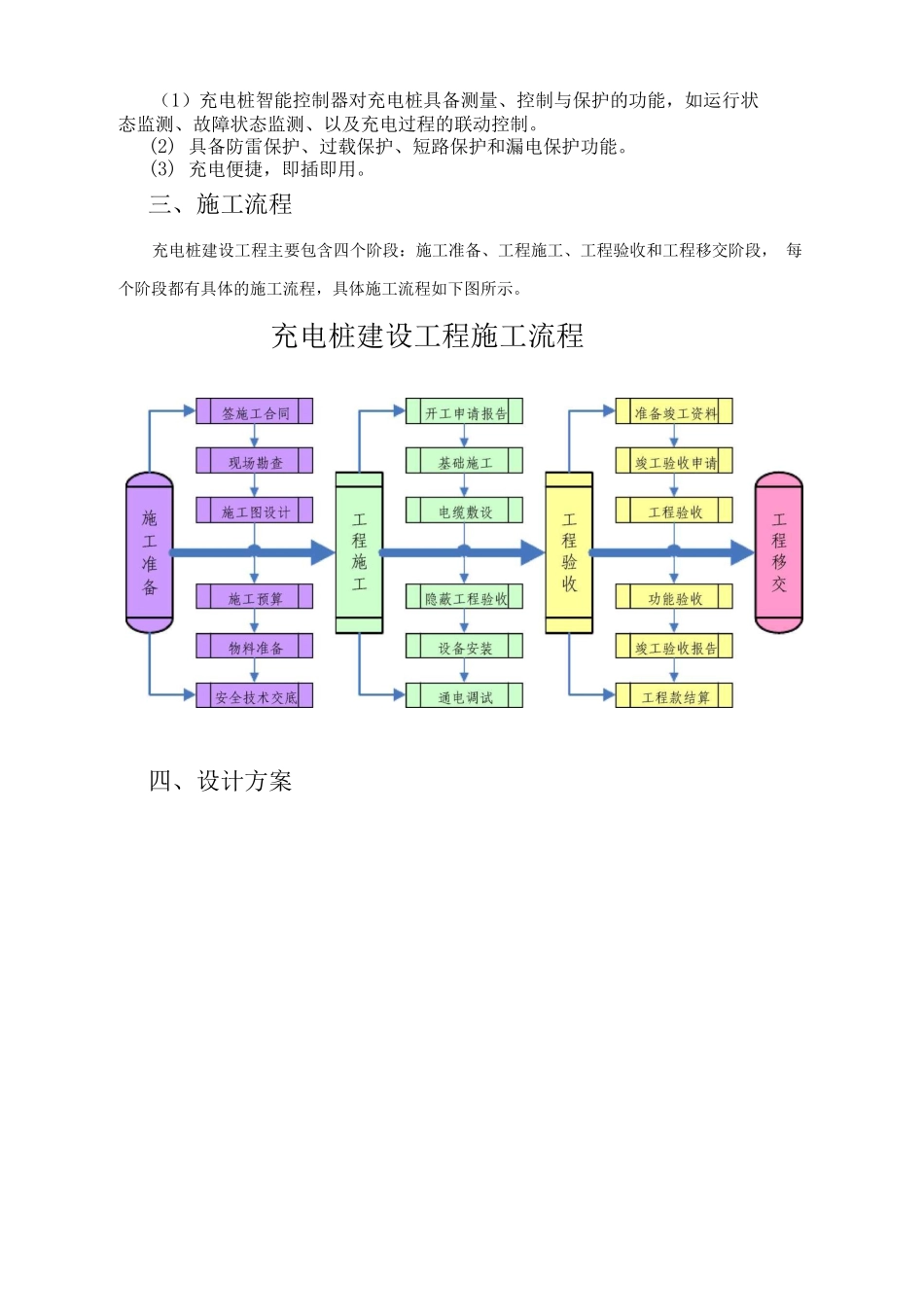

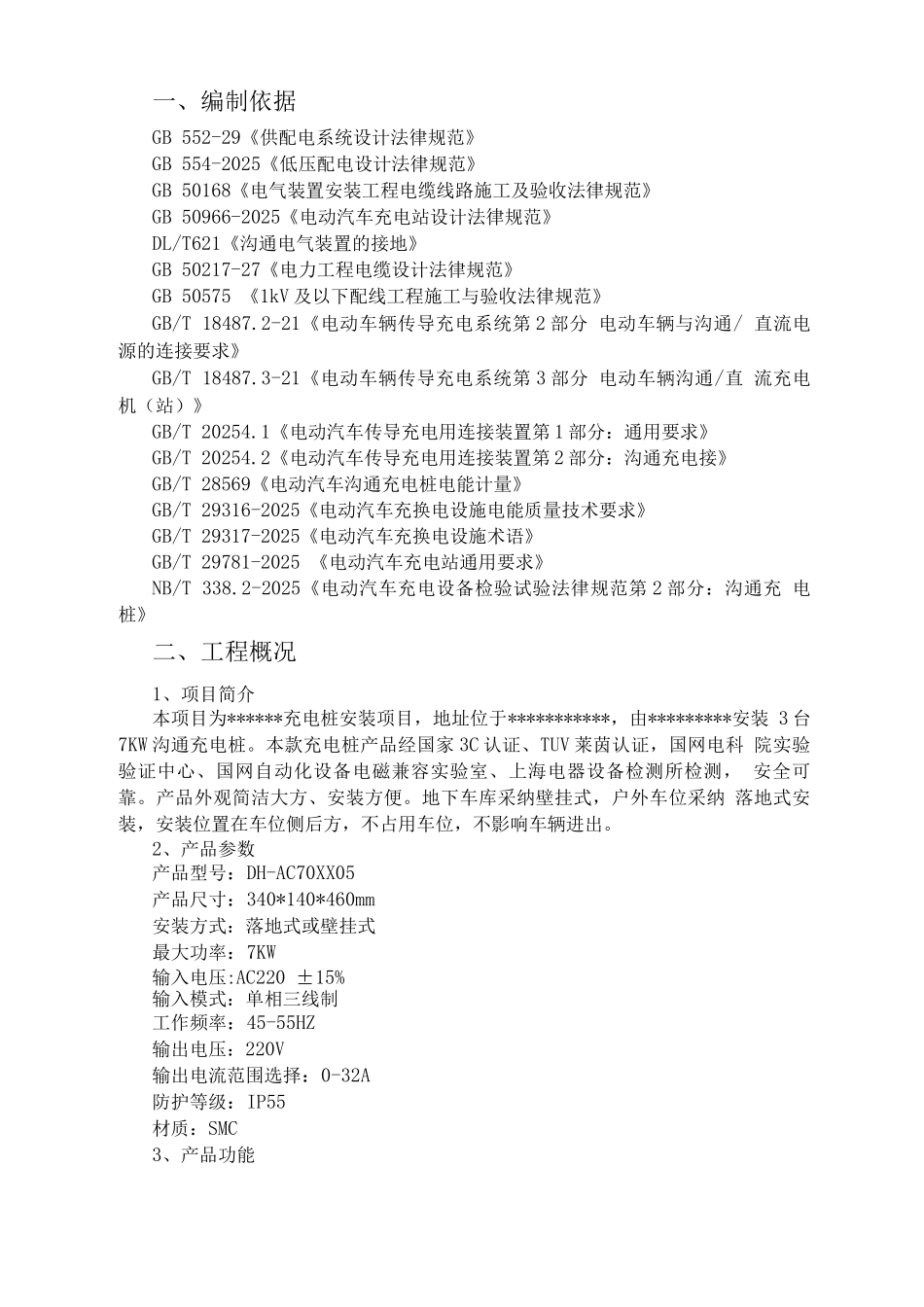

******充电桩项目施工方案目录一、编制依据 1二、工程概况 1三、施工流程 2四、设计方案 2五、施工要求 4六、 安全保证措施 5七、 相似场地施工案例图片 6一、编制依据GB 552-29《供配电系统设计法律规范》GB 554-2025《低压配电设计法律规范》GB 50168《电气装置安装工程电缆线路施工及验收法律规范》GB 50966-2025《电动汽车充电站设计法律规范》DL/T621《沟通电气装置的接地》GB 50217-27《电力工程电缆设计法律规范》GB 50575 《1kV 及以下配线工程施工与验收法律规范》GB/T 18487.2-21《电动车辆传导充电系统第 2 部分 电动车辆与沟通/ 直流电源的连接要求》GB/T 18487.3-21《电动车辆传导充电系统第 3 部分 电动车辆沟通/直 流充电机（站）》GB/T 20254.1《电动汽车传导充电用连接装置第 1 部分：通用要求》GB/T 20254.2《电动汽车传导充电用连接装置第 2 部分：沟通充电接》GB/T 28569《电动汽车沟通充电桩电能计量》GB/T 29316-2025《电动汽车充换电设施电能质量技术要求》GB/T 29317-2025《电动汽车充换电设施术语》GB/T 29781-2025 《电动汽车充电站通用要求》NB/T 338.2-2025《电动汽车充电设备检验试验法律规范第 2 部分：沟通充 电桩》二、工程概况1、项目简介本项目为******充电桩安装项目，地址位于***********，由*********安装 3 台7KW 沟通充电桩。本款充电桩产品经国家 3C 认证、TUV 莱茵认证，国网电科 院实验验证中心、国网自动化设备电磁兼容实验室、上海电器设备检测所检测， 安全可靠。产品外观简洁大方、安装方便。地下车库采纳壁挂式，户外车位采纳 落地式安装，安装位置在车位侧后方，不占用车位，不影响车辆进出。2、产品参数产品型号：DH-AC70XX05产品尺寸：340*140*460mm安装方式：落地式或壁挂式最大功率：7KW输入电压:AC220 ±15%输入模式：单相三线制工作频率：45-55HZ输出电压：220V输出电流范围选择：0-32A防护等级：IP55材质：SMC3、产品功能（1）充电桩智能控制器对充电桩具备测量、控制与保护的功能，如运行状态监测、故障状态监测、以及充电过程的联动控制。(2) 具备防雷保护、过载保护、短路保护和漏电保护功能。(3) 充电便捷，即插即用。三、施工流程充电桩建设工程主要包含四个阶段：施工准备、工程施工、工程验收和工程移交阶段， 每个阶段都有具体的施工流程，具体施工流程如下图所示。充电桩建设工程施工流程四、设计方案
