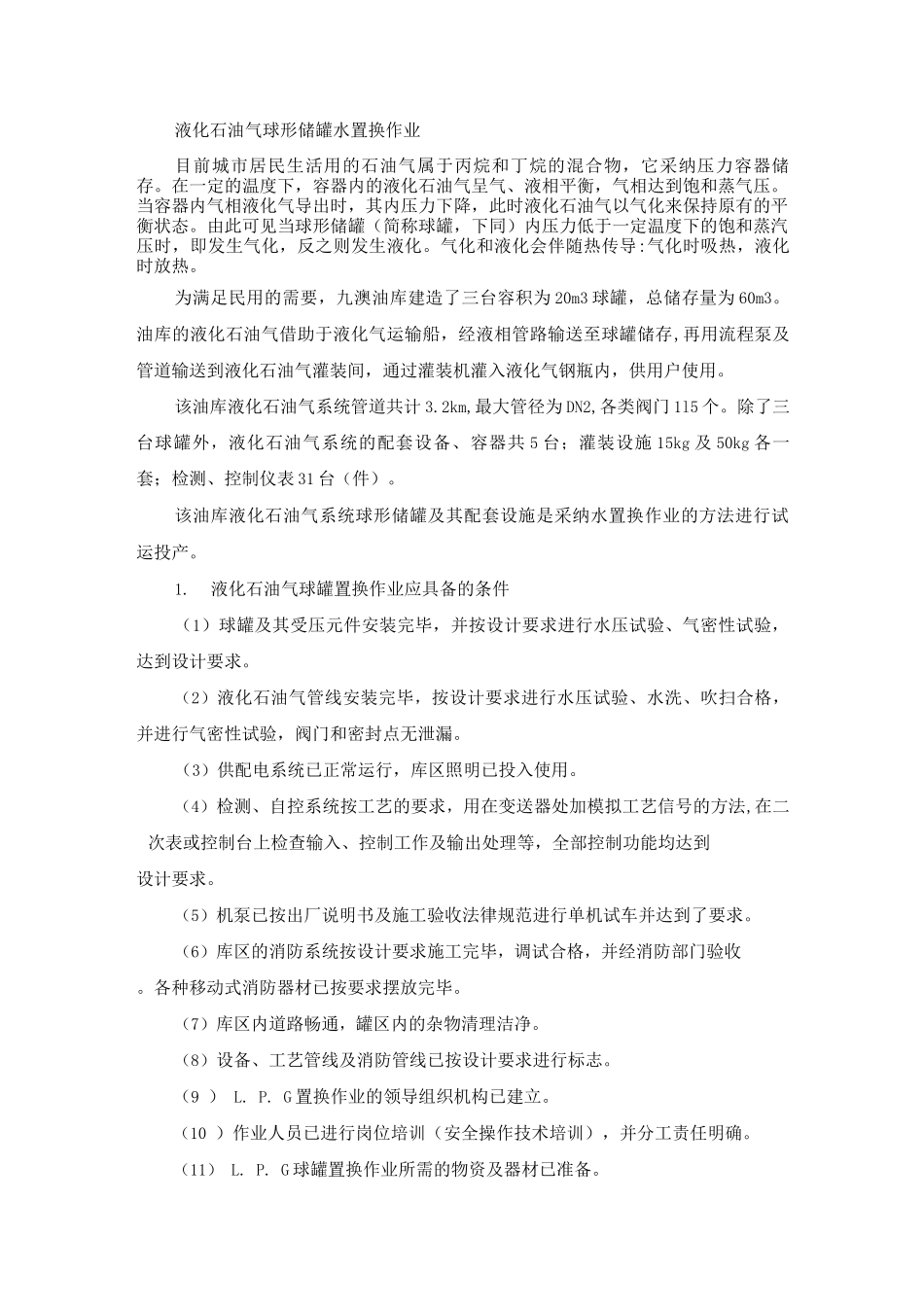

液化石油气球形储罐水置换作业

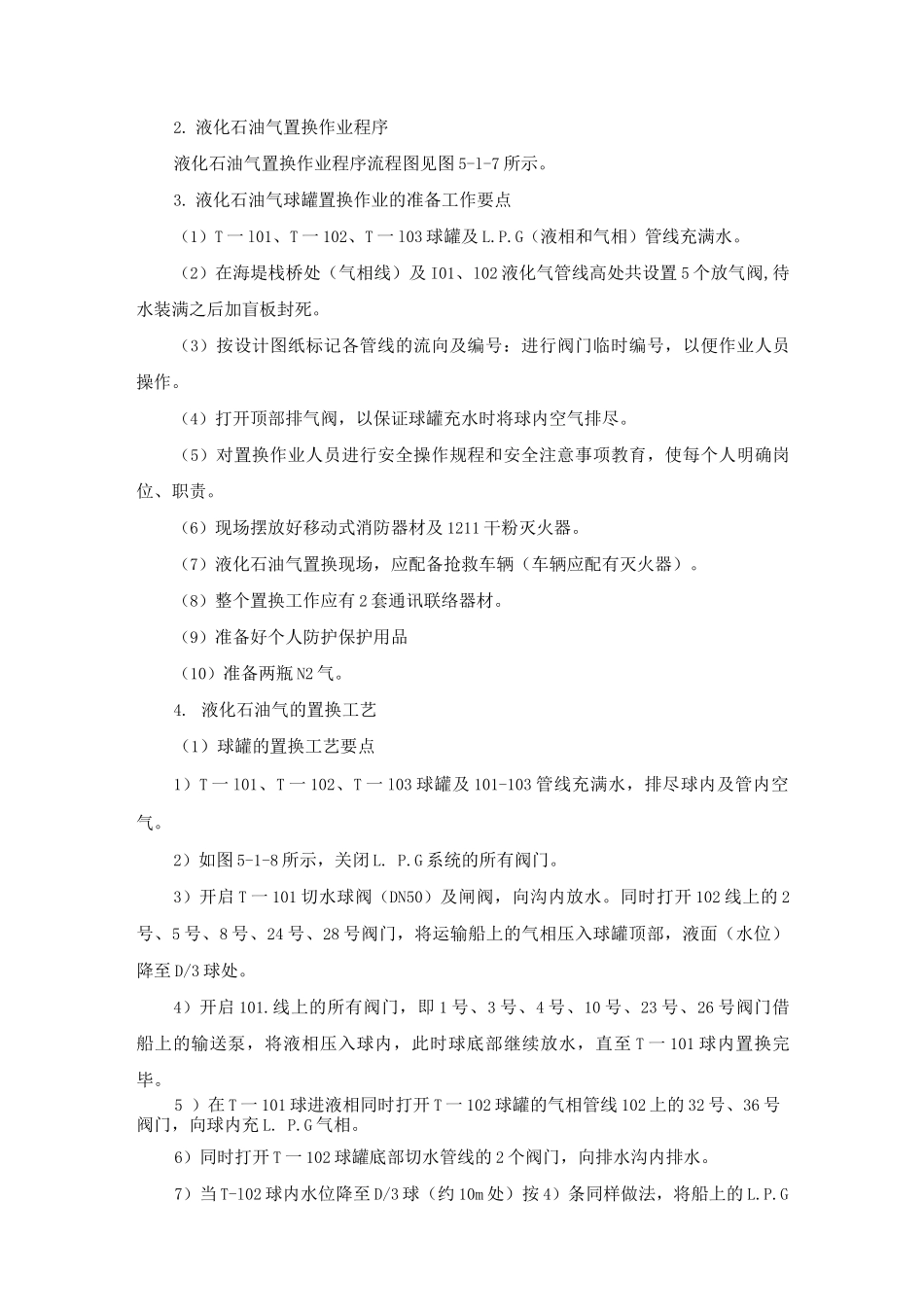

液化石油气球形储罐水置换作业目前城市居民生活用的石油气属于丙烷和丁烷的混合物，它采纳压力容器储存。在一定的温度下，容器内的液化石油气呈气、液相平衡，气相达到饱和蒸气压。当容器内气相液化气导出时，其内压力下降，此时液化石油气以气化来保持原有的平衡状态。由此可见当球形储罐（简称球罐，下同）内压力低于一定温度下的饱和蒸汽压时，即发生气化，反之则发生液化。气化和液化会伴随热传导:气化时吸热，液化时放热。为满足民用的需要，九澳油库建造了三台容积为 20m3 球罐，总储存量为 60m3。油库的液化石油气借助于液化气运输船，经液相管路输送至球罐储存,再用流程泵及管道输送到液化石油气灌装间，通过灌装机灌入液化气钢瓶内，供用户使用。该油库液化石油气系统管道共计 3.2km,最大管径为 DN2,各类阀门 1l5 个。除了三台球罐外，液化石油气系统的配套设备、容器共 5 台；灌装设施 15kg 及 50kg 各一套；检测、控制仪表 31 台（件）。该油库液化石油气系统球形储罐及其配套设施是采纳水置换作业的方法进行试运投产。1.液化石油气球罐置换作业应具备的条件（1）球罐及其受压元件安装完毕，并按设计要求进行水压试验、气密性试验，达到设计要求。（2）液化石油气管线安装完毕，按设计要求进行水压试验、水洗、吹扫合格，并进行气密性试验，阀门和密封点无泄漏。（3）供配电系统已正常运行，库区照明已投入使用。（4）检测、自控系统按工艺的要求，用在变送器处加模拟工艺信号的方法,在二次表或控制台上检查输入、控制工作及输出处理等，全部控制功能均达到设计要求。（5）机泵已按出厂说明书及施工验收法律规范进行单机试车并达到了要求。（6）库区的消防系统按设计要求施工完毕，调试合格，并经消防部门验收。各种移动式消防器材已按要求摆放完毕。（7）库区内道路畅通，罐区内的杂物清理洁净。（8）设备、工艺管线及消防管线已按设计要求进行标志。（9 ） L. P. G 置换作业的领导组织机构已建立。（10 ）作业人员已进行岗位培训（安全操作技术培训），并分工责任明确。（11） L. P. G 球罐置换作业所需的物资及器材已准备。2. 液化石油气置换作业程序液化石油气置换作业程序流程图见图 5-l-7 所示。3. 液化石油气球罐置换作业的准备工作要点（1）T 一 l01、T 一 102、T 一 l03 球罐及 L.P.G（液相和气相）管线充满水。（2）在海堤栈桥处（气相线）及 I01、l02 液化气管线高处共设置 5 个放...
