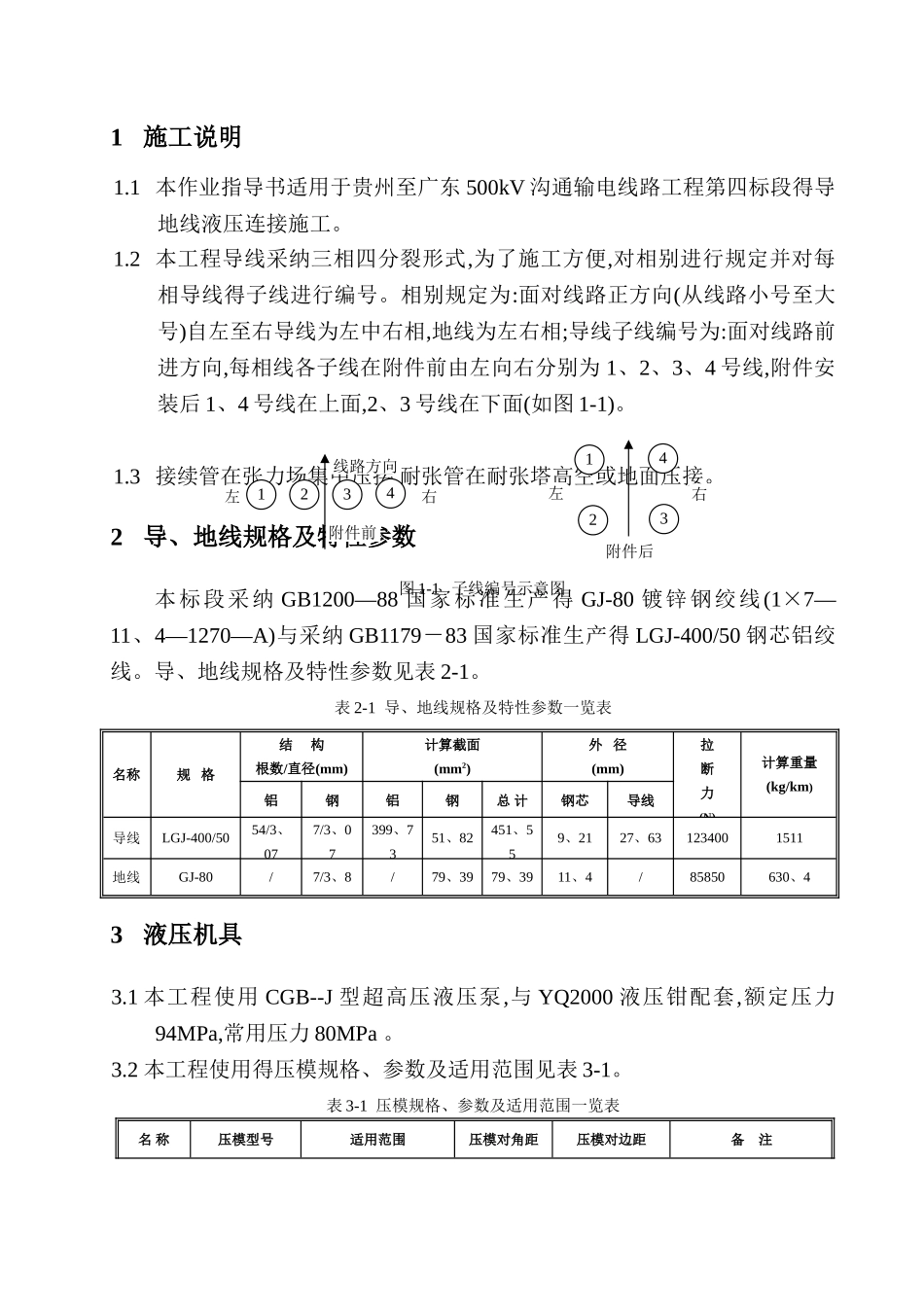

1施工说明1.1 本作业指导书适用于贵州至广东 500kV 沟通输电线路工程第四标段得导地线液压连接施工。1.2 本工程导线采纳三相四分裂形式,为了施工方便,对相别进行规定并对每相导线得子线进行编号。相别规定为:面对线路正方向(从线路小号至大号)自左至右导线为左中右相,地线为左右相;导线子线编号为:面对线路前进方向,每相线各子线在附件前由左向右分别为 1、2、3、4 号线,附件安装后 1、4 号线在上面,2、3 号线在下面(如图 1-1)。1.3 接续管在张力场集中压接,耐张管在耐张塔高空或地面压接。2导、地线规格及特性参数本标段采纳 GB1200—88 国家标准生产得 GJ-80 镀锌钢绞线(1×7—11、4—1270—A)与采纳 GB1179－83 国家标准生产得 LGJ-400/50 钢芯铝绞线。导、地线规格及特性参数见表 2-1。表 2-1 导、地线规格及特性参数一览表名称规 格结 构根数/直径(mm)计算截面(mm2)外 径(mm)拉断力(N)计算重量(kg/km)铝钢铝钢总 计钢芯导线导线LGJ-400/5054/3、077/3、07399、7351、82451、559、2127、631234001511地线GJ-80/7/3、8/79、3979、3911、4/85850630、43液压机具3.1 本工程使用 CGB--J 型超高压液压泵,与 YQ2000 液压钳配套,额定压力94MPa,常用压力 80MPa 。3.2 本工程使用得压模规格、参数及适用范围见表 3-1。表 3-1 压模规格、参数及适用范围一览表名 称压模型号适用范围压模对角距压模对边距备 注1234附件前右左线路方向1423附件后右左图 1-1 子线编号示意图钢管模φ24JY-80G、NY-80G2420、639(公差-0、1)地线直线接续管与耐张线夹JYD-400/502420、639(公差-0、1)导线直线接续管钢管φ20NYG1-400/502017、199(公差-0、1)导线耐张管钢锚铝管模φ45JYD(NYG1)-400/504538、697(公差-0、1)导线直线接续管与耐张管4液压施工一般规定4.1 液压施工就是架空送电线路施工中得一项重要隐蔽工序,操作人员持有操作许可证方能进行操作。操作时应有监理人员在场监督认可。4.2 对导线、避雷线(地线)得结构及规格应仔细进行检查,其结构及规格应与本工程设计相符,并应符合国家标准得各项规定。4.3 各种压接管压前检查 所使用得各种接续管及耐张管在使用前首先要检查外观及尺寸就是否符合要求。外观主要检查管子内外表面就是否平整、光滑,有无砸痕、划伤等。尺寸检查必须用游标卡尺(精度为 0、02mm)测量受压部分得内、外径与用钢卷尺测量各部长度,其尺寸、公差应符合表 3 与表 4 中得有关要求。4.3.1 外径检...
