涵洞工程质量评定标准

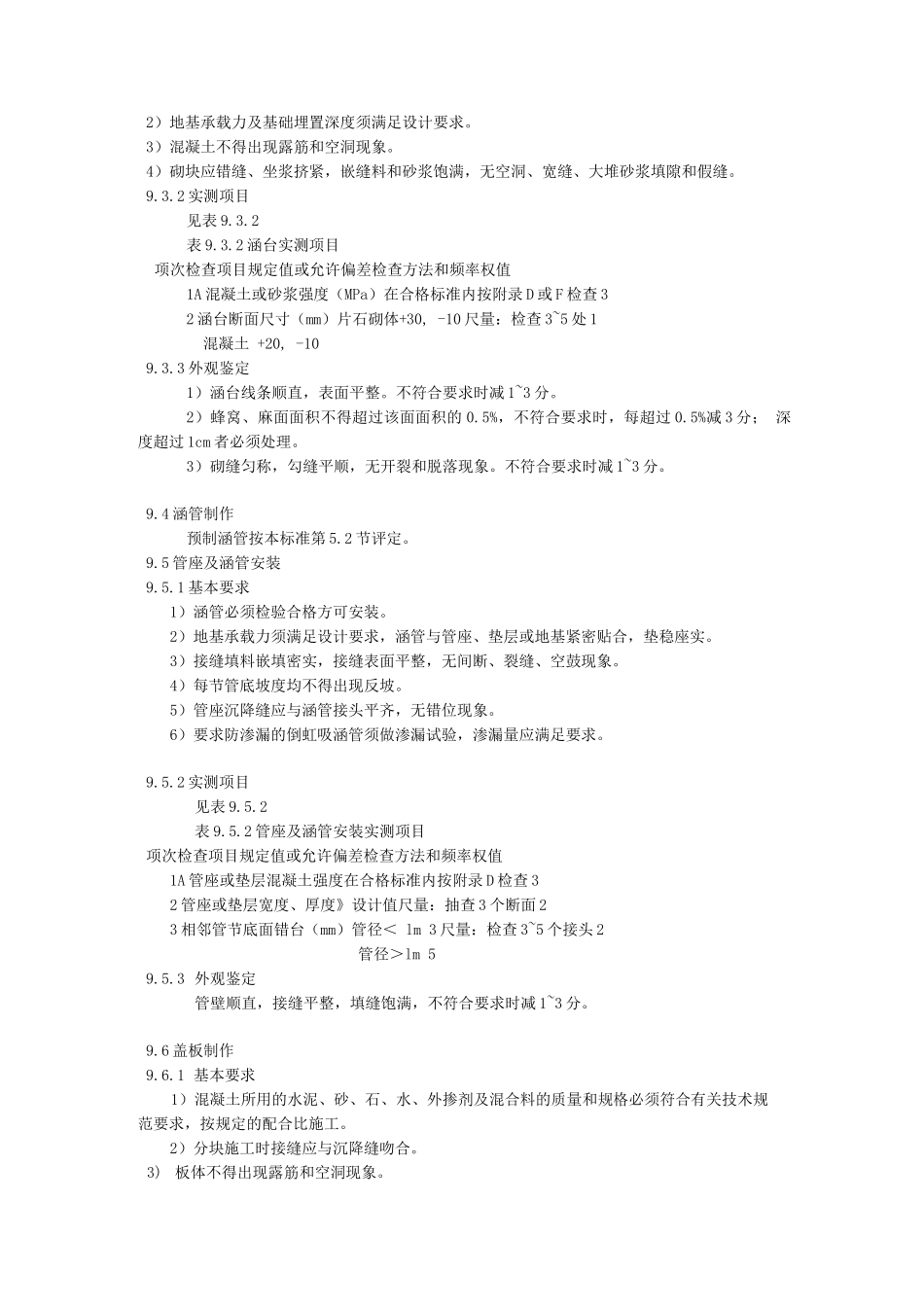

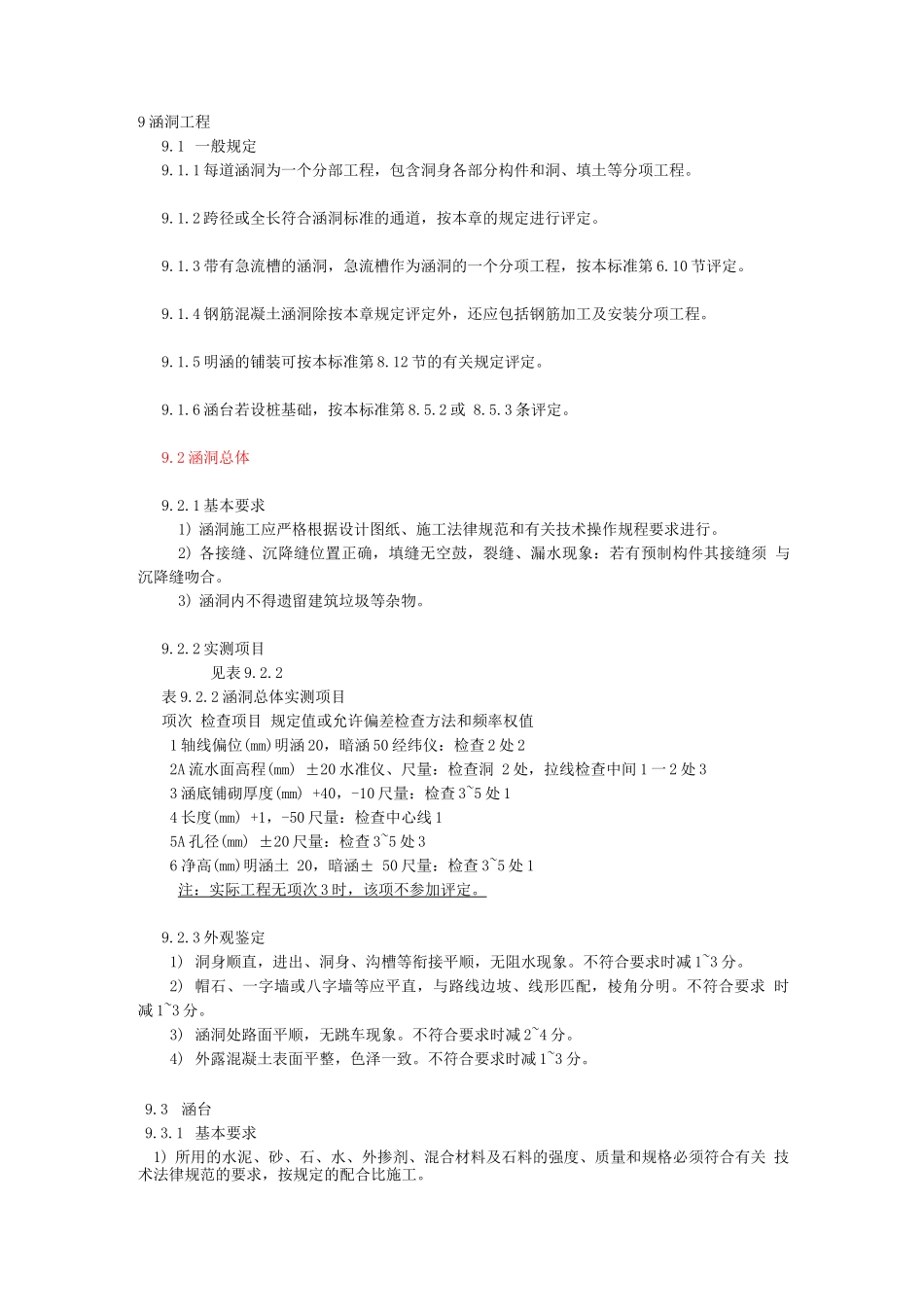

9 涵洞工程9.1 一般规定9.1.1 每道涵洞为一个分部工程，包含洞身各部分构件和洞、填土等分项工程。9.1.2 跨径或全长符合涵洞标准的通道，按本章的规定进行评定。9.1.3 带有急流槽的涵洞，急流槽作为涵洞的一个分项工程，按本标准第 6.10 节评定。9.1.4 钢筋混凝土涵洞除按本章规定评定外，还应包括钢筋加工及安装分项工程。9.1.5 明涵的铺装可按本标准第 8.12 节的有关规定评定。9.1.6 涵台若设桩基础，按本标准第 8.5.2 或 8.5.3 条评定。9.2 涵洞总体9.2.1 基本要求1) 涵洞施工应严格根据设计图纸、施工法律规范和有关技术操作规程要求进行。2) 各接缝、沉降缝位置正确，填缝无空鼓，裂缝、漏水现象：若有预制构件其接缝须 与沉降缝吻合。3) 涵洞内不得遗留建筑垃圾等杂物。9.2.2 实测项目见表 9.2.2表 9.2.2 涵洞总体实测项目项次 检查项目 规定值或允许偏差检查方法和频率权值1 轴线偏位(mm)明涵 20，暗涵 50 经纬仪：检查 2 处 22A 流水面高程(mm) ±20 水准仪、尺量：检查洞 2 处，拉线检查中间 1 一 2 处 33 涵底铺砌厚度(mm) +40，-10 尺量：检查 3~5 处 14 长度(mm) +1，-50 尺量：检查中心线 15A 孔径(mm) ±20 尺量：检查 3~5 处 36 净高(mm)明涵土 20，暗涵± 50 尺量：检查 3~5 处 1注：实际工程无项次 3 时，该项不参加评定。 9.2.3 外观鉴定1) 洞身顺直，进出、洞身、沟槽等衔接平顺，无阻水现象。不符合要求时减 1~3 分。2) 帽石、一字墙或八字墙等应平直，与路线边坡、线形匹配，棱角分明。不符合要求 时减 1~3 分。3) 涵洞处路面平顺，无跳车现象。不符合要求时减 2~4 分。4) 外露混凝土表面平整，色泽一致。不符合要求时减 1~3 分。9.3涵台9.3.1 基本要求1) 所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关 技术法律规范的要求，按规定的配合比施工。2）地基承载力及基础埋置深度须满足设计要求。3）混凝土不得出现露筋和空洞现象。4）砌块应错缝、坐浆挤紧，嵌缝料和砂浆饱满，无空洞、宽缝、大堆砂浆填隙和假缝。9.3.2 实测项目见表 9.3.2表 9.3.2 涵台实测项目项次检查项目规定值或允许偏差检查方法和频率权值1A 混凝土或砂浆强度（MPa）在合格标准内按附录 D 或 F 检查 32 涵台断面尺寸（mm）片石砌体+30, -10 尺量：检查 3~5 处 1混凝土 +20, -109.3.3 外观鉴定1）涵台线条...
