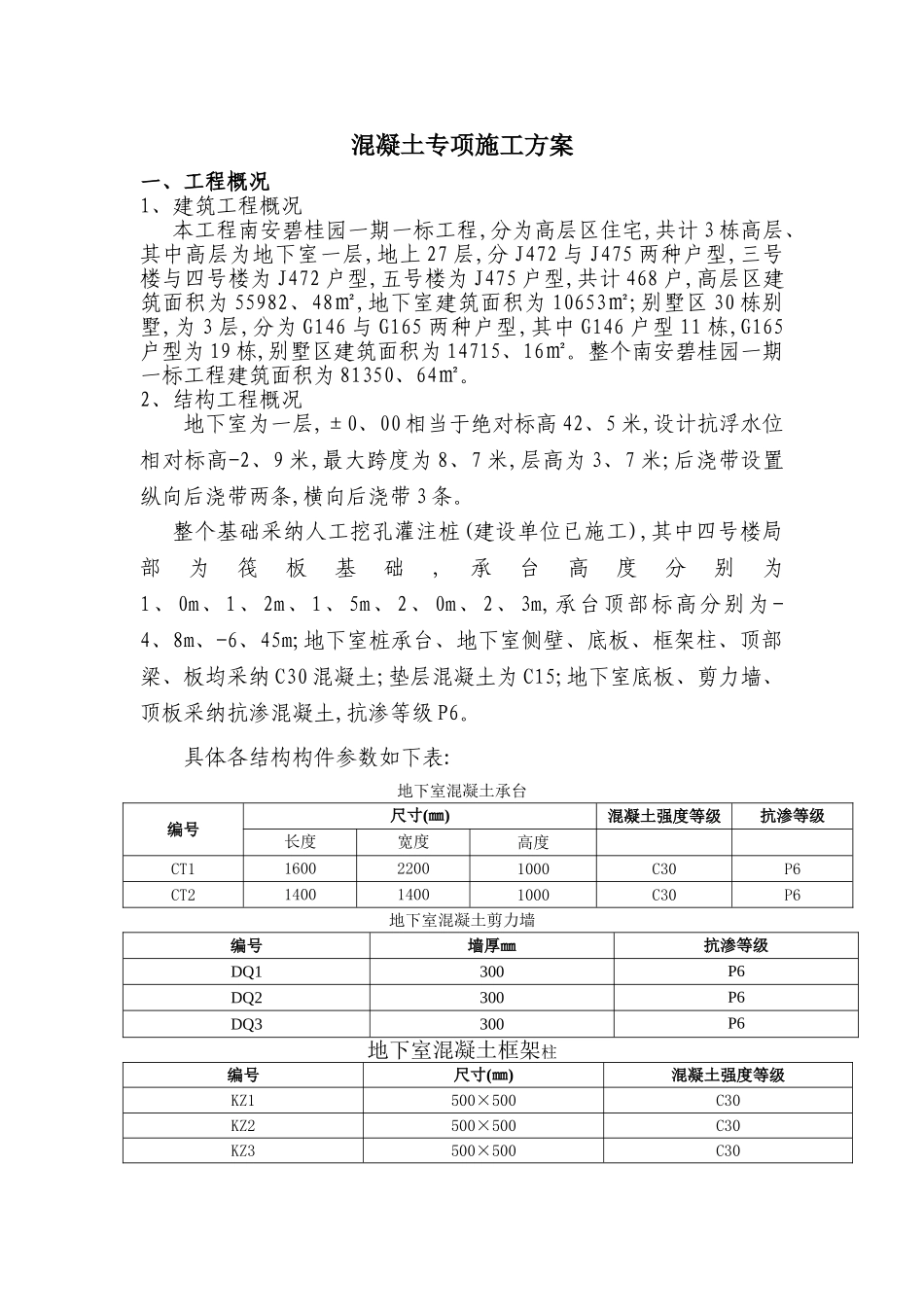

混凝土专项施工方案一、工程概况1、建筑工程概况本工程南安碧桂园一期一标工程,分为高层区住宅,共计 3 栋高层、其中高层为地下室一层,地上 27 层,分 J472 与 J475 两种户型,三号楼与四号楼为 J472 户型,五号楼为 J475 户型,共计 468 户,高层区建筑面积为 55982、48㎡,地下室建筑面积为 10653㎡;别墅区 30 栋别墅,为 3 层,分为 G146 与 G165 两种户型,其中 G146 户型 11 栋,G165户型为 19 栋,别墅区建筑面积为 14715、16㎡。整个南安碧桂园一期一标工程建筑面积为 81350、64㎡。2、结构工程概况地下室为一层,±0、00 相当于绝对标高 42、5 米,设计抗浮水位相对标高-2、9 米,最大跨度为 8、7 米,层高为 3、7 米;后浇带设置纵向后浇带两条,横向后浇带 3 条。整个基础采纳人工挖孔灌注桩(建设单位已施工),其中四号楼局部为筏板基础,承台高度分别为1、0m、1、2m、1、5m、2、0m、2、3m,承台顶部标高分别为-4、8m、-6、45m;地下室桩承台、地下室侧壁、底板、框架柱、顶部梁、板均采纳 C30 混凝土;垫层混凝土为 C15;地下室底板、剪力墙、顶板采纳抗渗混凝土,抗渗等级 P6。具体各结构构件参数如下表:地下室混凝土承台编号尺寸(㎜)混凝土强度等级抗渗等级长度宽度高度CT1160022001000C30P6CT2140014001000C30P6地下室混凝土剪力墙编号墙厚㎜抗渗等级DQ1300P6DQ2300P6DQ3300P6地下室混凝土框架柱编号尺寸(㎜)混凝土强度等级KZ1500×500C30KZ2500×500C30KZ3500×500C30KZ4500×500C30KZ5500×500C30KZ6600×600C30地下室顶板框架梁编号尺寸(㎜)混凝土强度等级抗渗等级常用框架梁200×500C30P6200×600C30P6200×810C30P6250×600C30P6300×600C30P6350×800C30P6350×900C30P6450×900C30P6200×500C30P6二、高层区住宅为剪力墙结构,抗震设防类别为丙类,抗震设防烈度为 7 度,建筑安全等级为二级,建筑耐火等级为一级,结构使用年限为 50 年。框剪结构,地下一层,地上 27 层,房屋高度为 83、7 米,首层高度为 5、4 米,标准层层高 3、0 米。高层区剪力墙、梁混凝土强度等级、尺寸见下表。三号楼、四号楼混凝土剪力墙编号部位(墙厚㎜)基础面～-0、600m-0、600～5、36m5、36～11、36m11、36～83、40mQ1300300200200Q2250250250250Q3310310300300Q4200200五号楼混凝土剪力墙编号部位(墙厚㎜)-0、600～5、36m5、36～11、36m11、36～80、36m80、36～屋面Q1250200200200Q2300250250250Q3310高层区 J472 户型...
