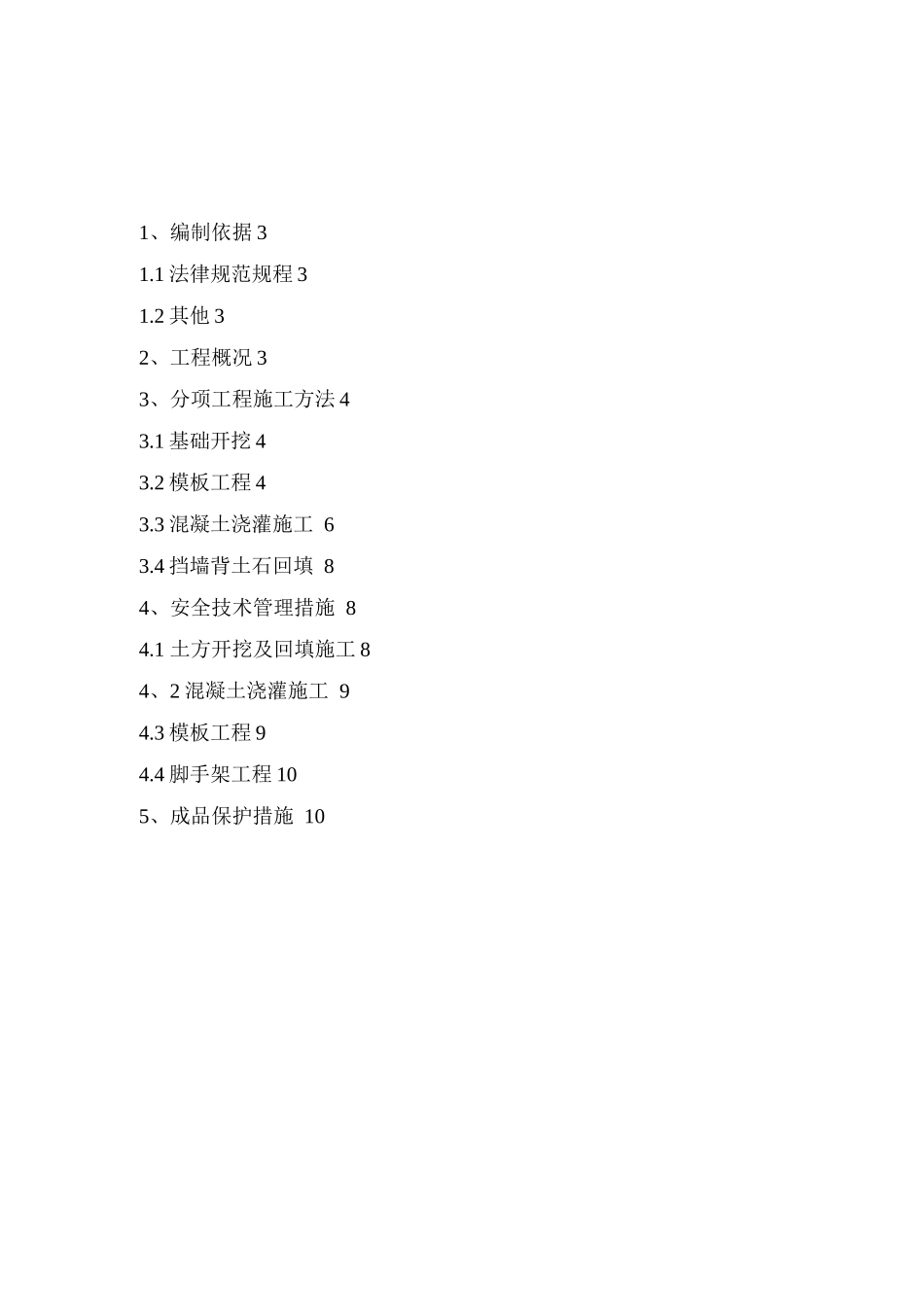

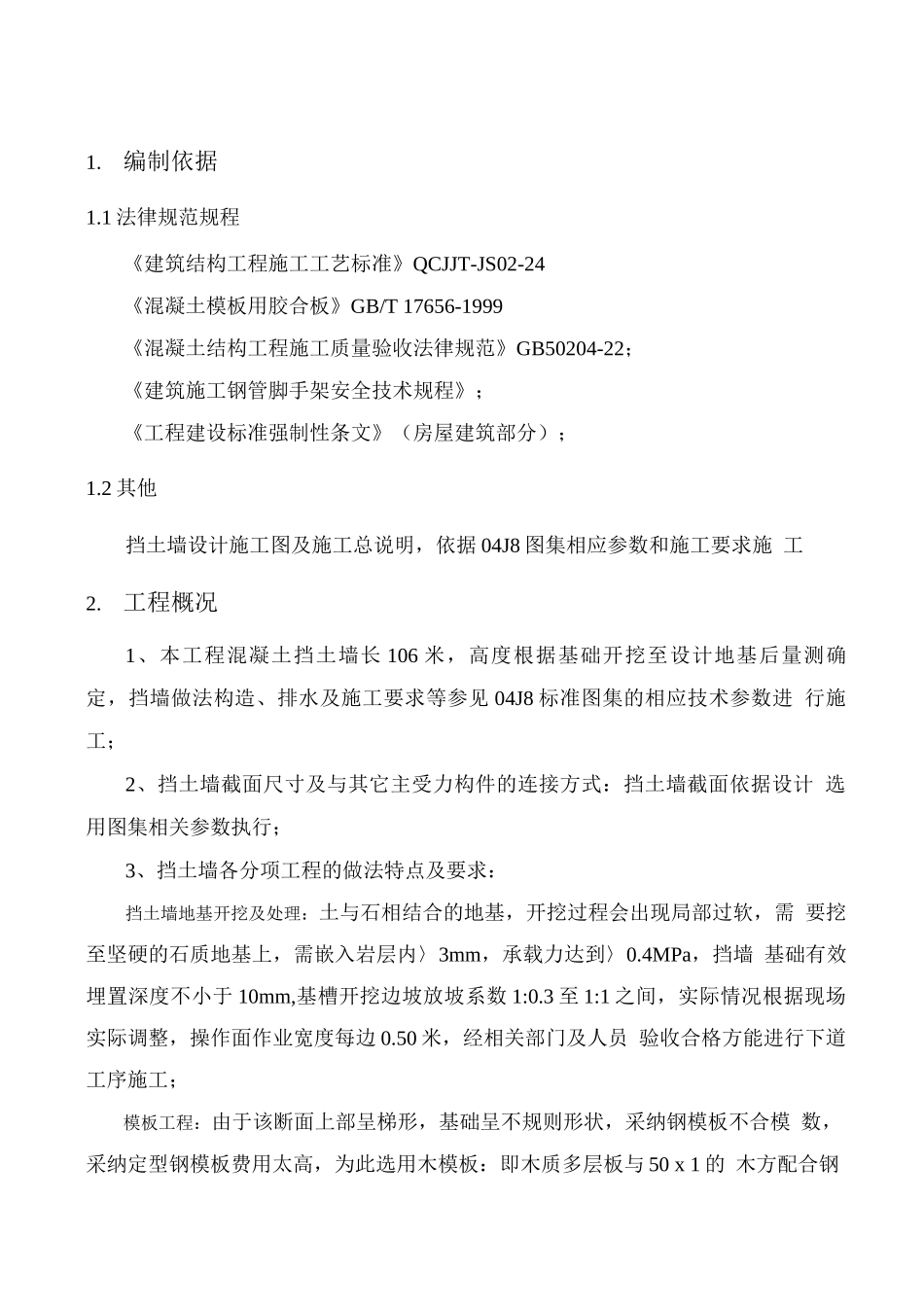

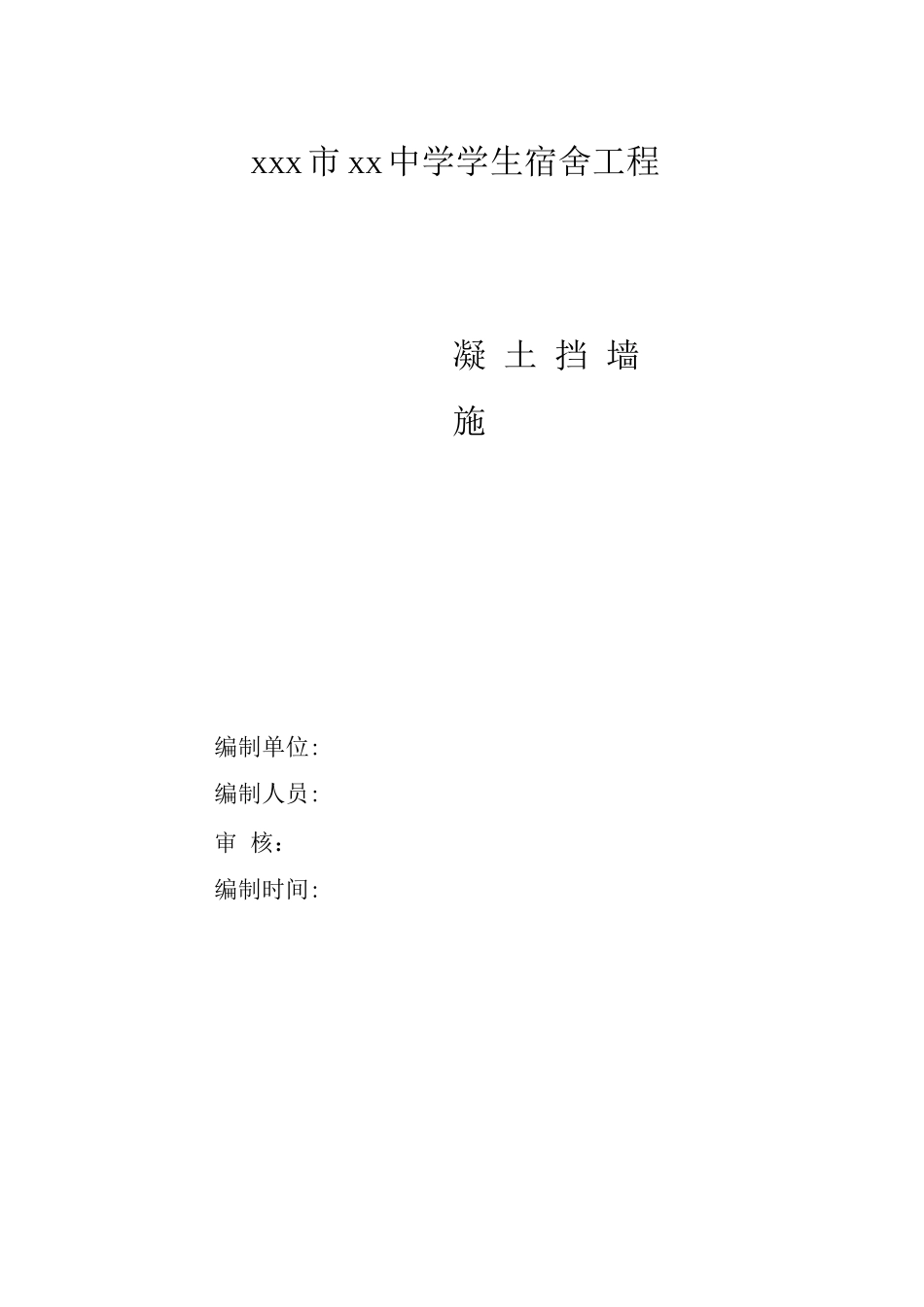

XXX市 XX中学学生宿舍工程凝 土 挡 墙施编制单位:编制人员:审 核：编制时间:1、编制依据 31.1 法律规范规程 31.2 其他 32、工程概况 33、分项工程施工方法 43.1 基础开挖 43.2 模板工程 43.3 混凝土浇灌施工 63.4 挡墙背土石回填 84、安全技术管理措施 84.1 土方开挖及回填施工 84、2 混凝土浇灌施工 94.3 模板工程 94.4 脚手架工程 105、成品保护措施 101.编制依据1.1 法律规范规程《建筑结构工程施工工艺标准》QCJJT-JS02-24《混凝土模板用胶合板》GB/T 17656-1999《混凝土结构工程施工质量验收法律规范》GB50204-22；《建筑施工钢管脚手架安全技术规程》；《工程建设标准强制性条文》（房屋建筑部分）；1.2 其他挡土墙设计施工图及施工总说明，依据 04J8 图集相应参数和施工要求施 工2.工程概况1、本工程混凝土挡土墙长 106 米，高度根据基础开挖至设计地基后量测确 定，挡墙做法构造、排水及施工要求等参见 04J8 标准图集的相应技术参数进 行施工；2、挡土墙截面尺寸及与其它主受力构件的连接方式：挡土墙截面依据设计 选用图集相关参数执行；3、挡土墙各分项工程的做法特点及要求：挡土墙地基开挖及处理：土与石相结合的地基，开挖过程会出现局部过软，需 要挖至坚硬的石质地基上，需嵌入岩层内〉3mm，承载力达到〉0.4MPa，挡墙 基础有效埋置深度不小于 10mm,基槽开挖边坡放坡系数 1:0.3 至 1:1 之间，实际情况根据现场实际调整，操作面作业宽度每边 0.50 米，经相关部门及人员 验收合格方能进行下道工序施工；模板工程：由于该断面上部呈梯形，基础呈不规则形状，采纳钢模板不合模 数，采纳定型钢模板费用太高，为此选用木模板：即木质多层板与 50 x 1 的 木方配合钢管的体系结构。钢筋工程：钢筋不同断面及同一断面钢筋规格型号多，内外侧配筋不同， 施工中要求严格按图施工，重点是把内外两侧受拉受压钢筋不得放反。混凝土工程：挡土墙要求为 C25 混凝土，要求设置泄水孔，孔眼尺寸为 1 左右，孔眼间距 2.5 米，上下左右交错设置，最下一排泄水孔的出水应高 出地面 3 ；留设伸缩缝，每 10 米至 20 米一道，缝宽 30 。3.主要特点与施工难点混凝土挡土墙基础地质条件复杂（挡墙基础处于较陡斜坡下），施工场地 高差大，地基开挖施工堆土困难，开挖时需进行土方的机械转运。混凝土挡土 墙部分墙体较高，施工操作难度较大，支模及砼浇灌均应搭设操作平台和施工...
