混凝土方桩监理细则

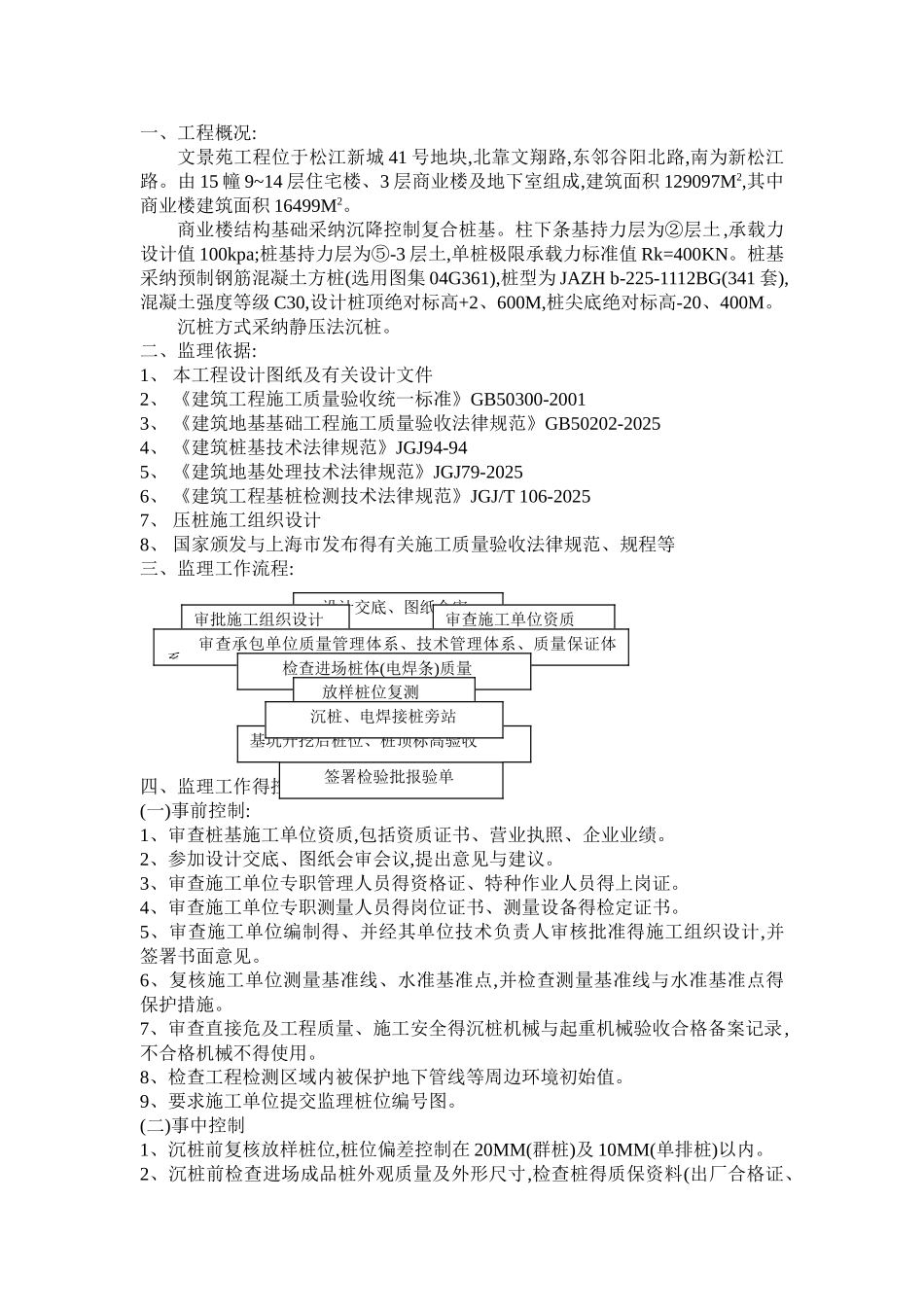

一、工程概况:文景苑工程位于松江新城 41 号地块,北靠文翔路,东邻谷阳北路,南为新松江路。由 15 幢 9~14 层住宅楼、3 层商业楼及地下室组成,建筑面积 129097M2,其中商业楼建筑面积 16499M2。商业楼结构基础采纳沉降控制复合桩基。柱下条基持力层为②层土,承载力设计值 100kpa;桩基持力层为⑤-3 层土,单桩极限承载力标准值 Rk=400KN。桩基采纳预制钢筋混凝土方桩(选用图集 04G361),桩型为 JAZH b-225-1112BG(341 套),混凝土强度等级 C30,设计桩顶绝对标高+2、600M,桩尖底绝对标高-20、400M。沉桩方式采纳静压法沉桩。二、监理依据:1、 本工程设计图纸及有关设计文件2、 《建筑工程施工质量验收统一标准》GB50300-20013、 《建筑地基基础工程施工质量验收法律规范》GB50202-20254、 《建筑桩基技术法律规范》JGJ94-945、 《建筑地基处理技术法律规范》JGJ79-20256、 《建筑工程基桩检测技术法律规范》JGJ/T 106-20257、 压桩施工组织设计8、 国家颁发与上海市发布得有关施工质量验收法律规范、规程等三、监理工作流程:四、监理工作得控制要点及目标值:(一)事前控制:1、审查桩基施工单位资质,包括资质证书、营业执照、企业业绩。2、参加设计交底、图纸会审会议,提出意见与建议。3、审查施工单位专职管理人员得资格证、特种作业人员得上岗证。4、审查施工单位专职测量人员得岗位证书、测量设备得检定证书。5、审查施工单位编制得、并经其单位技术负责人审核批准得施工组织设计,并签署书面意见。6、复核施工单位测量基准线、水准基准点,并检查测量基准线与水准基准点得保护措施。7、审查直接危及工程质量、施工安全得沉桩机械与起重机械验收合格备案记录,不合格机械不得使用。8、检查工程检测区域内被保护地下管线等周边环境初始值。9、要求施工单位提交监理桩位编号图。(二)事中控制1、沉桩前复核放样桩位,桩位偏差控制在 20MM(群桩)及 10MM(单排桩)以内。2、沉桩前检查进场成品桩外观质量及外形尺寸,检查桩得质保资料(出厂合格证、设计交底、图纸会审审批施工组织设计审查施工单位资质审查承包单位质量管理体系、技术管理体系、质量保证体系检查进场桩体(电焊条)质量放样桩位复测基坑开挖后桩位、桩顶标高验收签署检验批报验单沉桩、电焊接桩旁站混凝土试块抗压强度报告、混凝土预制构件质量监督报告等)。预制钢筋混凝土方桩应在混凝土强度达到设计强度得 100%后方可沉桩施工。3、沉桩顺序应采纳自中间向二边对称前进,或...
