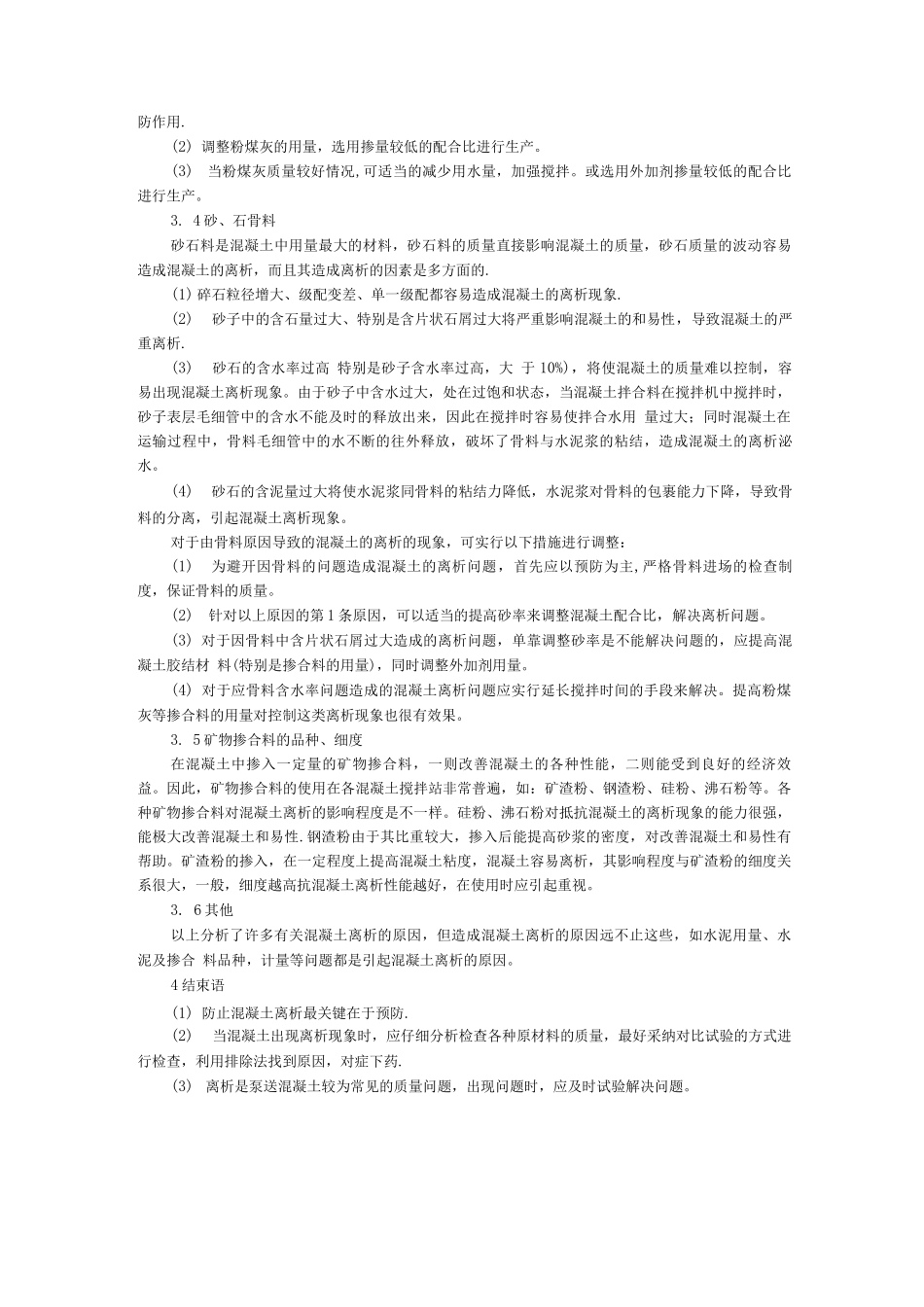

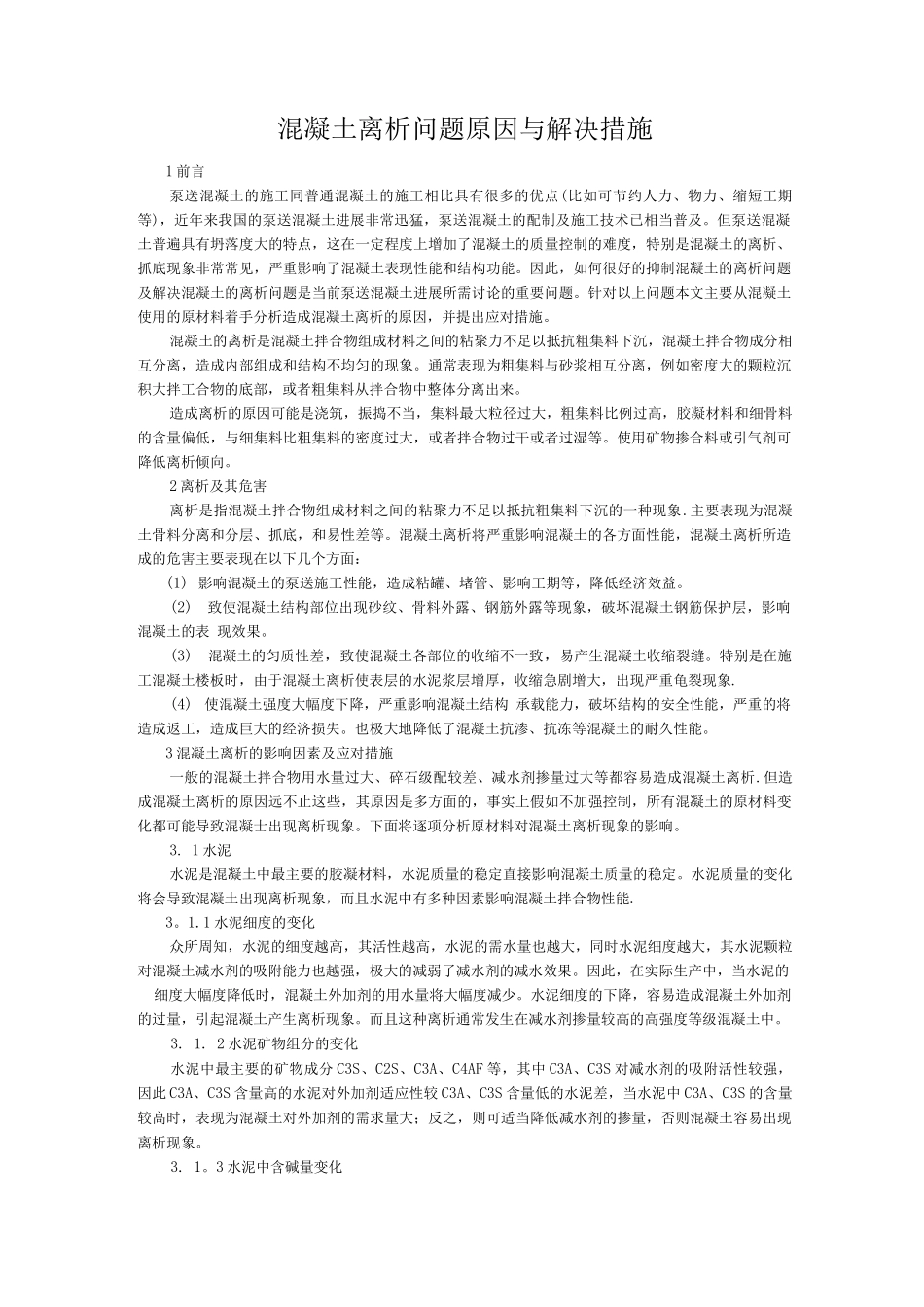

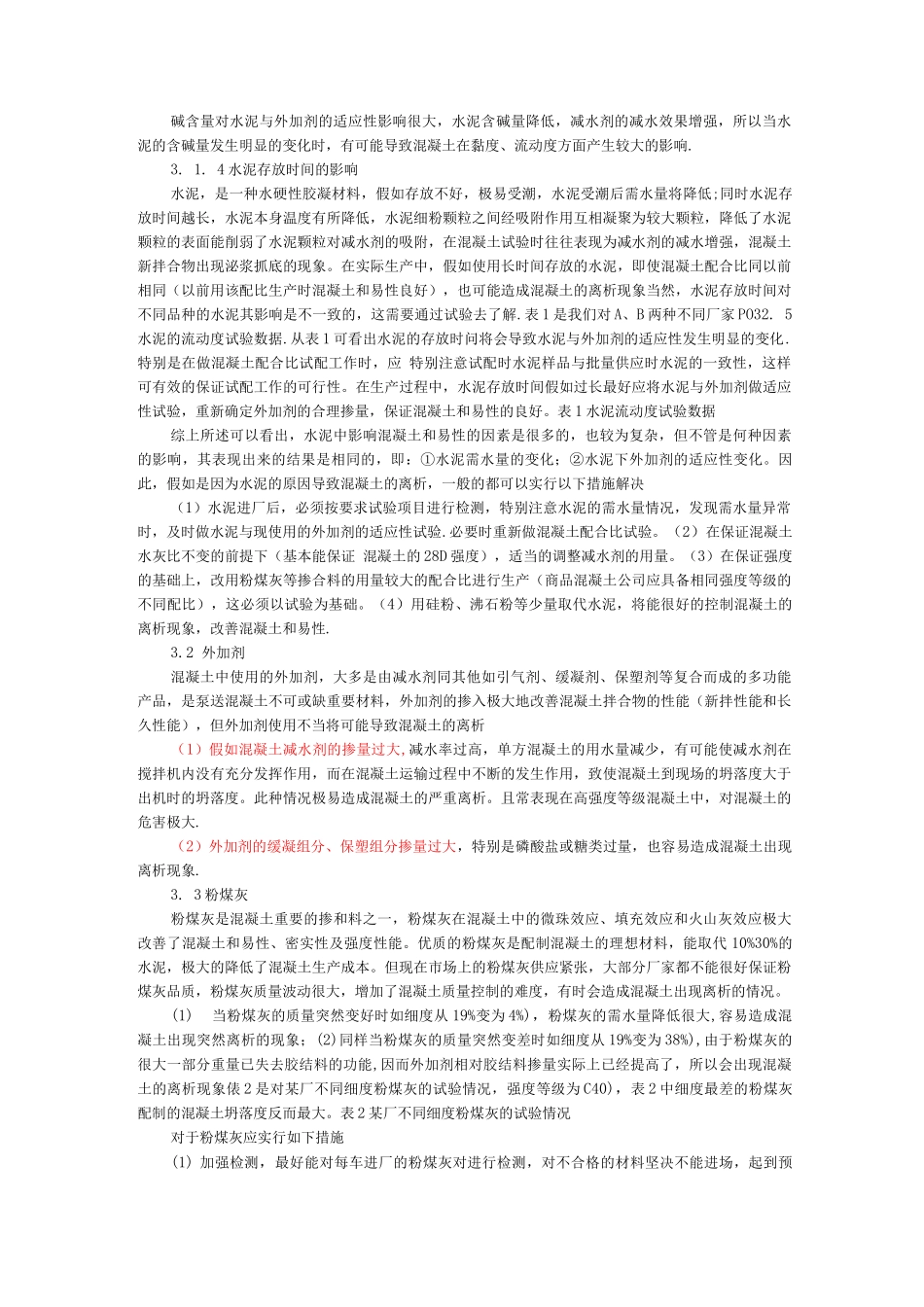

混凝土离析问题原因与解决措施1 前言泵送混凝土的施工同普通混凝土的施工相比具有很多的优点(比如可节约人力、物力、缩短工期等)，近年来我国的泵送混凝土进展非常迅猛，泵送混凝土的配制及施工技术已相当普及。但泵送混凝土普遍具有坍落度大的特点，这在一定程度上增加了混凝土的质量控制的难度，特别是混凝土的离析、抓底现象非常常见，严重影响了混凝土表现性能和结构功能。因此，如何很好的抑制混凝土的离析问题及解决混凝土的离析问题是当前泵送混凝土进展所需讨论的重要问题。针对以上问题本文主要从混凝土使用的原材料着手分析造成混凝土离析的原因，并提出应对措施。混凝土的离析是混凝土拌合物组成材料之间的粘聚力不足以抵抗粗集料下沉，混凝土拌合物成分相互分离，造成内部组成和结构不均匀的现象。通常表现为粗集料与砂浆相互分离，例如密度大的颗粒沉积大拌工合物的底部，或者粗集料从拌合物中整体分离出来。造成离析的原因可能是浇筑，振捣不当，集料最大粒径过大，粗集料比例过高，胶凝材料和细骨料的含量偏低，与细集料比粗集料的密度过大，或者拌合物过干或者过湿等。使用矿物掺合料或引气剂可降低离析倾向。2 离析及其危害离析是指混凝土拌合物组成材料之间的粘聚力不足以抵抗粗集料下沉的一种现象.主要表现为混凝土骨料分离和分层、抓底，和易性差等。混凝土离析将严重影响混凝土的各方面性能，混凝土离析所造成的危害主要表现在以下几个方面：(1) 影响混凝土的泵送施工性能，造成粘罐、堵管、影响工期等，降低经济效益。(2)致使混凝土结构部位出现砂纹、骨料外露、钢筋外露等现象，破坏混凝土钢筋保护层，影响混凝土的表 现效果。(3)混凝土的匀质性差，致使混凝土各部位的收缩不一致，易产生混凝土收缩裂缝。特别是在施工混凝土楼板时，由于混凝土离析使表层的水泥浆层增厚，收缩急剧增大，出现严重龟裂现象.(4) 使混凝土强度大幅度下降，严重影响混凝土结构 承载能力，破坏结构的安全性能，严重的将造成返工，造成巨大的经济损失。也极大地降低了混凝土抗渗、抗冻等混凝土的耐久性能。3 混凝土离析的影响因素及应对措施一般的混凝土拌合物用水量过大、碎石级配较差、减水剂掺量过大等都容易造成混凝土离析.但造成混凝土离析的原因远不止这些，其原因是多方面的，事实上假如不加强控制，所有混凝土的原材料变化都可能导致混凝士出现离析现象。下面将逐项分析原材料对混凝土离析现象的影响。3. 1 水泥水泥是混凝土中最...
