混凝土管道施工方案VIP专享

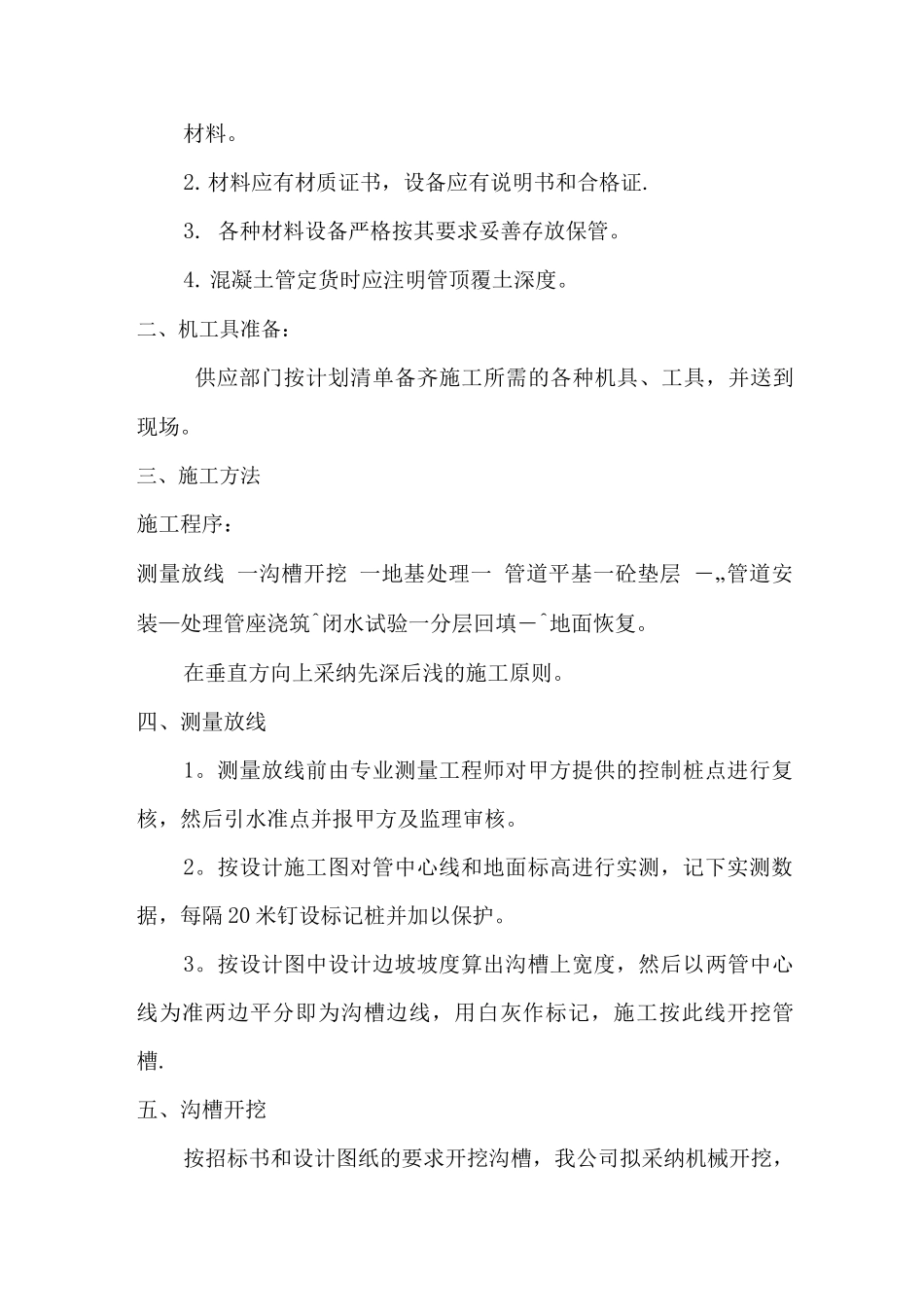

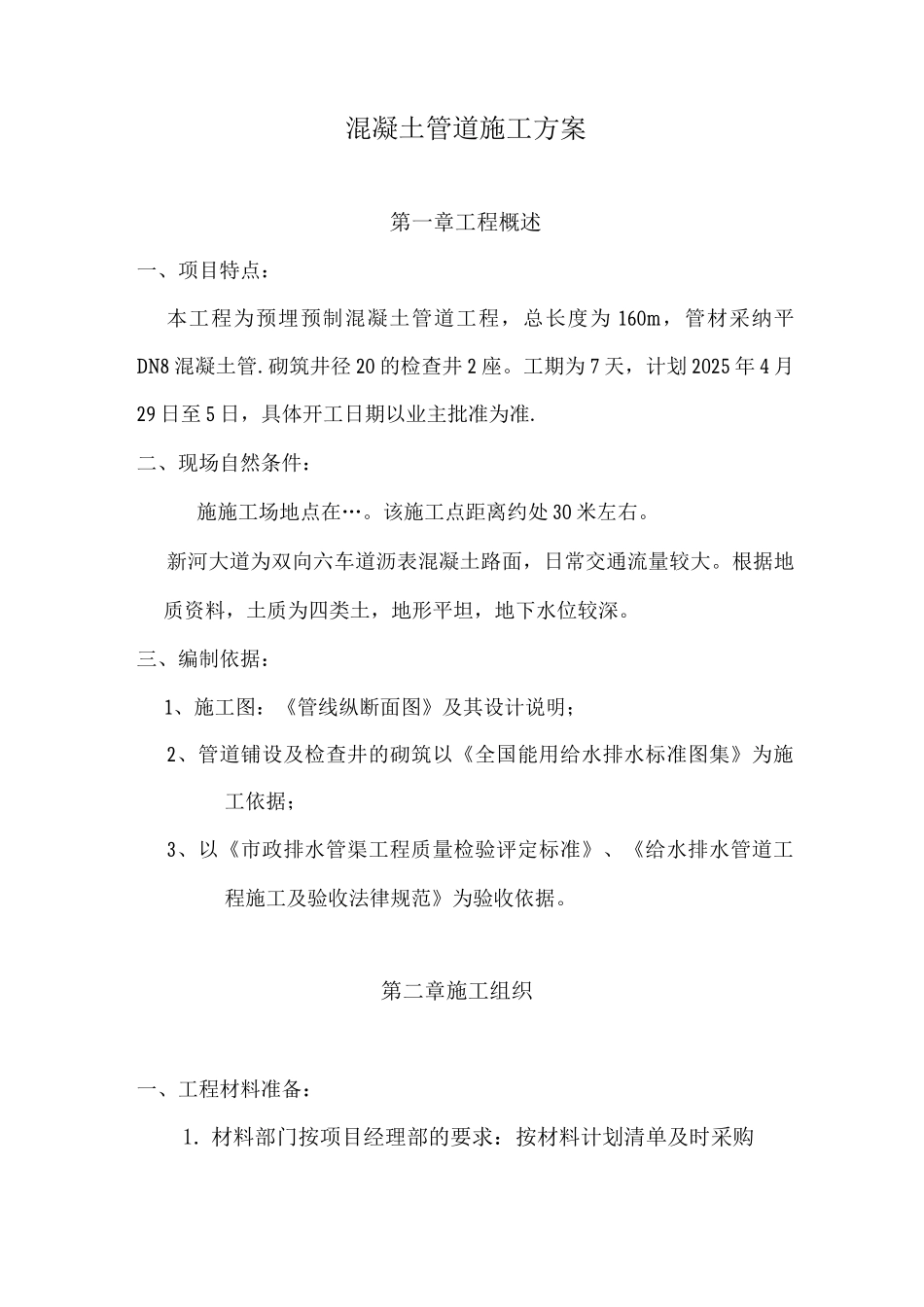

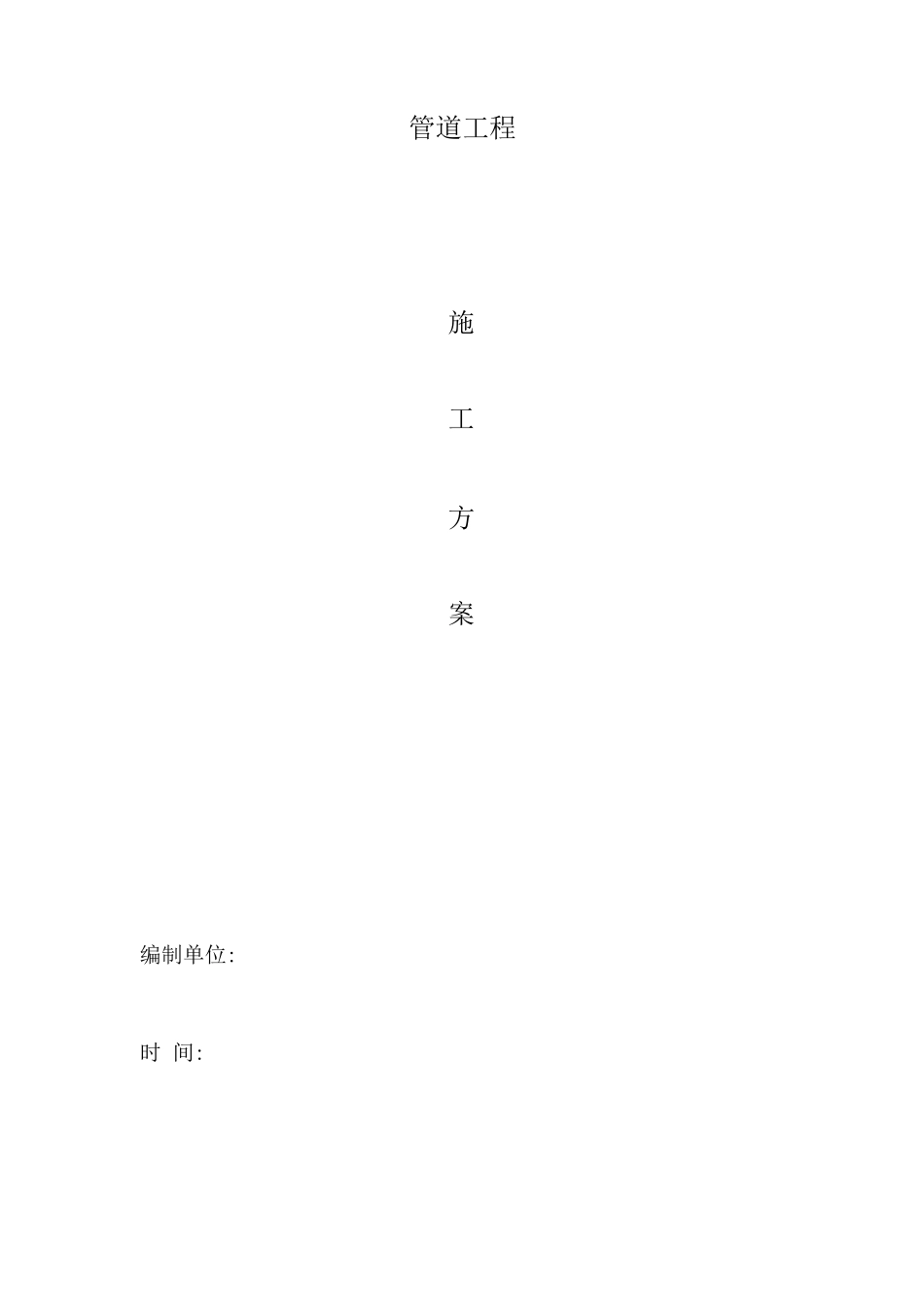

编制单位:时 间:管道工程施工方案混凝土管道施工方案第一章工程概述一、项目特点：本工程为预埋预制混凝土管道工程，总长度为 160m，管材采纳平 DN8 混凝土管.砌筑井径 20 的检查井 2 座。工期为 7 天，计划 2025 年 4 月29 日至 5 日，具体开工日期以业主批准为准.二、现场自然条件：施施工场地点在…。该施工点距离约处 30 米左右。新河大道为双向六车道沥表混凝土路面，日常交通流量较大。根据地质资料，土质为四类土，地形平坦，地下水位较深。三、编制依据：1、施工图：《管线纵断面图》及其设计说明；2、管道铺设及检查井的砌筑以《全国能用给水排水标准图集》为施工依据；3、以《市政排水管渠工程质量检验评定标准》、《给水排水管道工程施工及验收法律规范》为验收依据。第二章施工组织一、工程材料准备：1. 材料部门按项目经理部的要求：按材料计划清单及时采购材料。2.材料应有材质证书，设备应有说明书和合格证.3. 各种材料设备严格按其要求妥善存放保管。4. 混凝土管定货时应注明管顶覆土深度。二、机工具准备：供应部门按计划清单备齐施工所需的各种机具、工具，并送到现场。三、施工方法施工程序：测量放线 一沟槽开挖 一地基处理一 管道平基一砼垫层 ―„管道安装—处理管座浇筑^闭水试验一分层回填―^地面恢复。在垂直方向上采纳先深后浅的施工原则。四、测量放线1。测量放线前由专业测量工程师对甲方提供的控制桩点进行复核，然后引水准点并报甲方及监理审核。2。按设计施工图对管中心线和地面标高进行实测，记下实测数据，每隔 20 米钉设标记桩并加以保护。3。按设计图中设计边坡坡度算出沟槽上宽度，然后以两管中心线为准两边平分即为沟槽边线，用白灰作标记，施工按此线开挖管槽.五、沟槽开挖按招标书和设计图纸的要求开挖沟槽，我公司拟采纳机械开挖，工字钢、槽钢、木板支护的方法施工。1.开挖沟底比设计基底每侧加宽 0.5 米，以保证基础施工和管道安装有必要的操作空间，开挖弃土置于挖沟边线 1 米以外，以减少坑壁荷载，避开对坑壁的扰动，保证基坑稳定。2.沟槽开挖期间还将加强对其标高的的测量，以防止超挖,机械开挖至设计管底标高以上 0.2 米时，即停止机械作业，改用人工开挖至设计标高。3.对于较深的沟槽，若有明显的积水现象，将在沟槽边侧设置宽为20cm，深为 15cm 的排水边沟，并且每隔 30 米左右在槽底边外设一 径为 60cm，深为 50cm 左右的排水集井，水流坡度大于 1%...
