混凝土结构工程实测实量方案

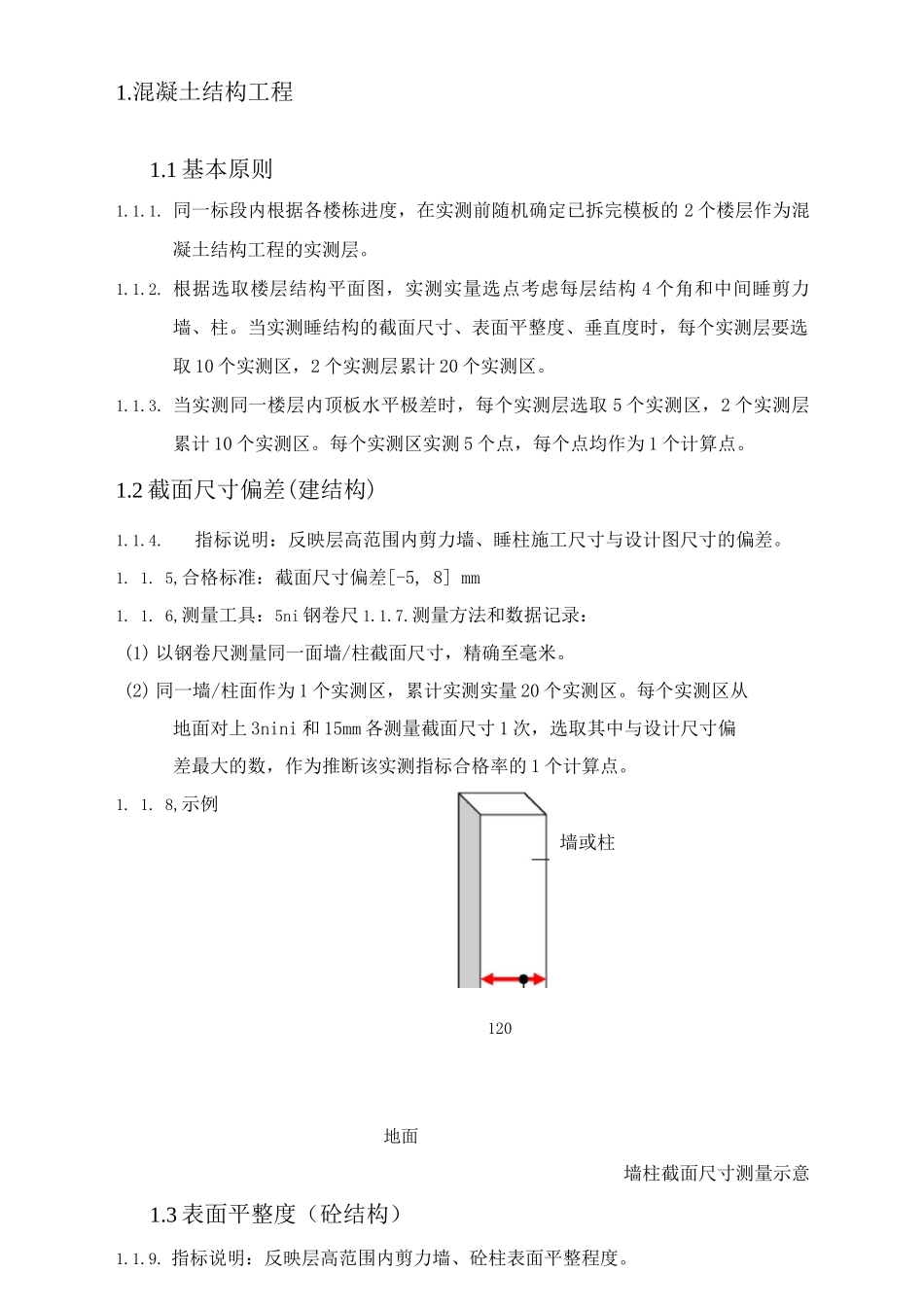

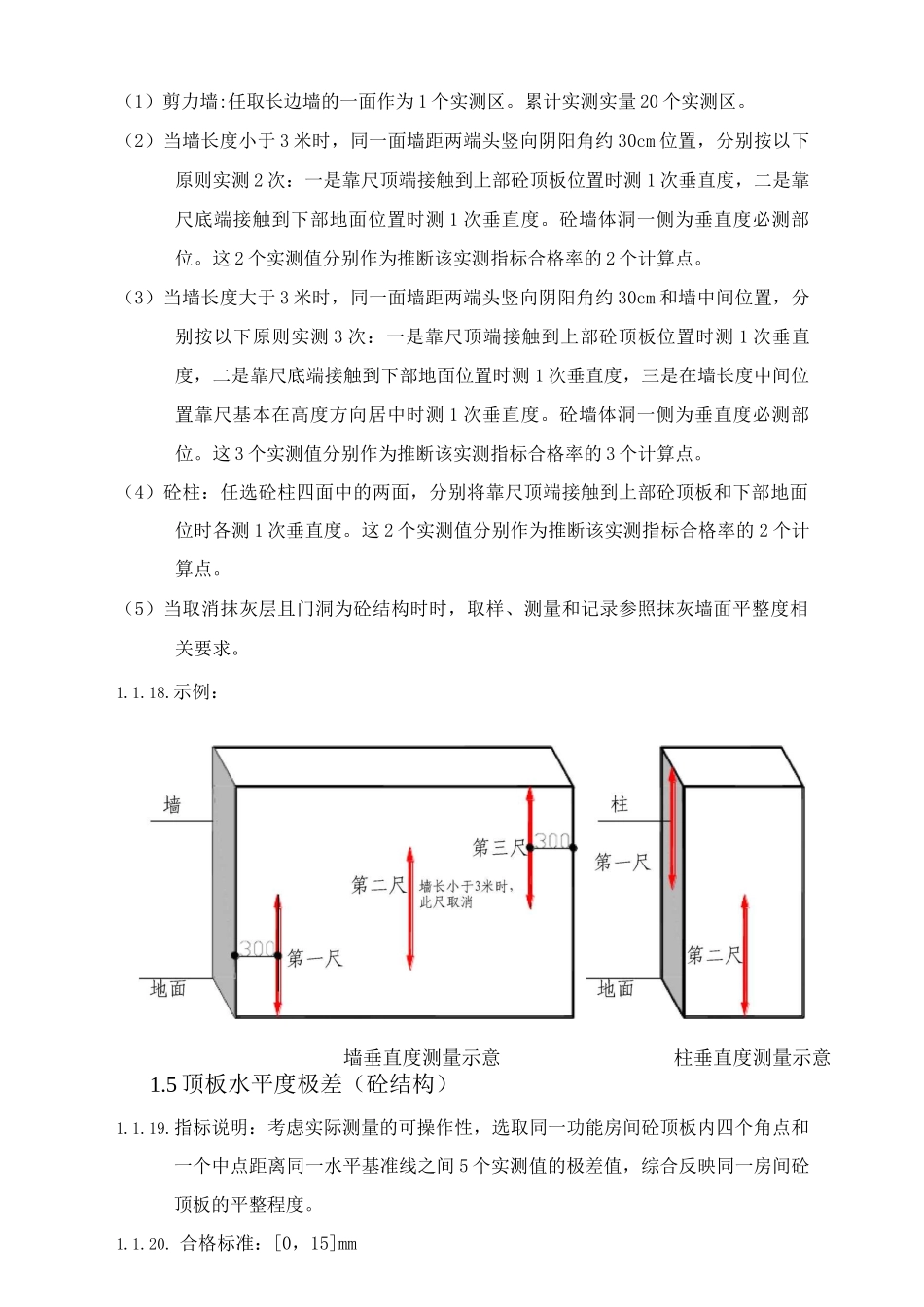

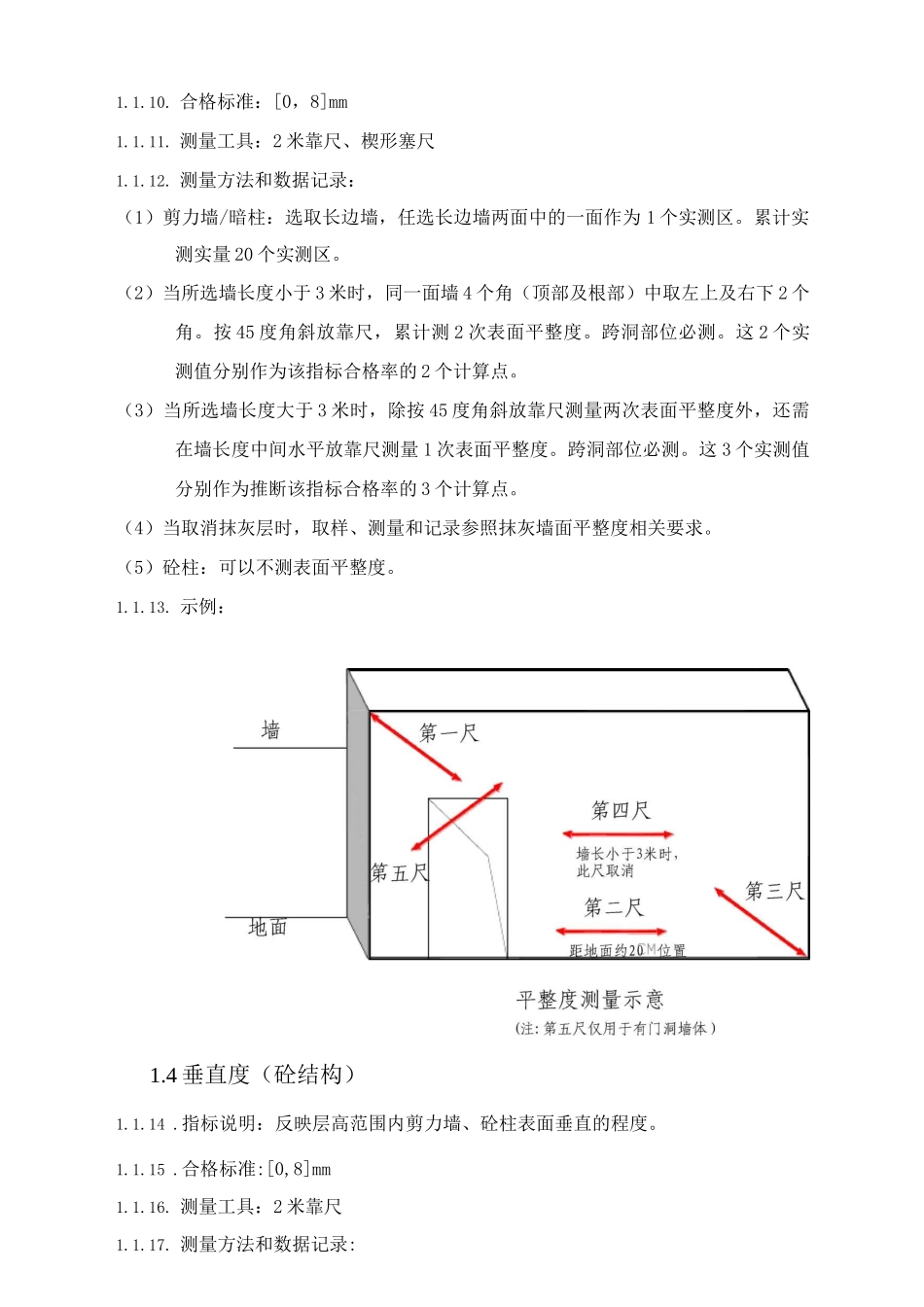

1.混凝土结构工程1.1 基本原则1.1.1. 同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的 2 个楼层作为混凝土结构工程的实测层。1.1.2. 根据选取楼层结构平面图，实测实量选点考虑每层结构 4 个角和中间睡剪力墙、柱。当实测睡结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取 10 个实测区，2 个实测层累计 20 个实测区。1.1.3. 当实测同一楼层内顶板水平极差时，每个实测层选取 5 个实测区，2 个实测层累计 10 个实测区。每个实测区实测 5 个点，每个点均作为 1 个计算点。1.2 截面尺寸偏差(建结构)1.1.4.指标说明：反映层高范围内剪力墙、睡柱施工尺寸与设计图尺寸的偏差。1. 1. 5,合格标准：截面尺寸偏差[-5, 8] mm1. 1. 6,测量工具：5ni 钢卷尺 1.1.7.测量方法和数据记录：(1) 以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。(2) 同一墙/柱面作为 1 个实测区，累计实测实量 20 个实测区。每个实测区从地面对上 3nini 和 15mm 各测量截面尺寸 1 次，选取其中与设计尺寸偏差最大的数，作为推断该实测指标合格率的 1 个计算点。1. 1. 8,示例地面墙柱截面尺寸测量示意1.3 表面平整度（砼结构）1.1.9. 指标说明：反映层高范围内剪力墙、砼柱表面平整程度。120墙或柱1.1.10. 合格标准：[0，8]mm1.1.11. 测量工具：2 米靠尺、楔形塞尺1.1.12. 测量方法和数据记录：（1）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为 1 个实测区。累计实测实量 20 个实测区。（2）当所选墙长度小于 3 米时，同一面墙 4 个角（顶部及根部）中取左上及右下 2 个角。按 45 度角斜放靠尺，累计测 2 次表面平整度。跨洞部位必测。这 2 个实测值分别作为该指标合格率的 2 个计算点。（3）当所选墙长度大于 3 米时，除按 45 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量 1 次表面平整度。跨洞部位必测。这 3 个实测值分别作为推断该指标合格率的 3 个计算点。（4）当取消抹灰层时，取样、测量和记录参照抹灰墙面平整度相关要求。（5）砼柱：可以不测表面平整度。1.1.13. 示例：1.4 垂直度（砼结构）1.1.14 .指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。1.1.15 .合格标准:[0,8]mm1.1.16. 测量工具：2 米靠尺1.1.17. 测量方法和数据记录:（1）剪力墙:任取长边墙的一面作为 1 个实测区。累计实测实量 20 个实测区。（2）当...
