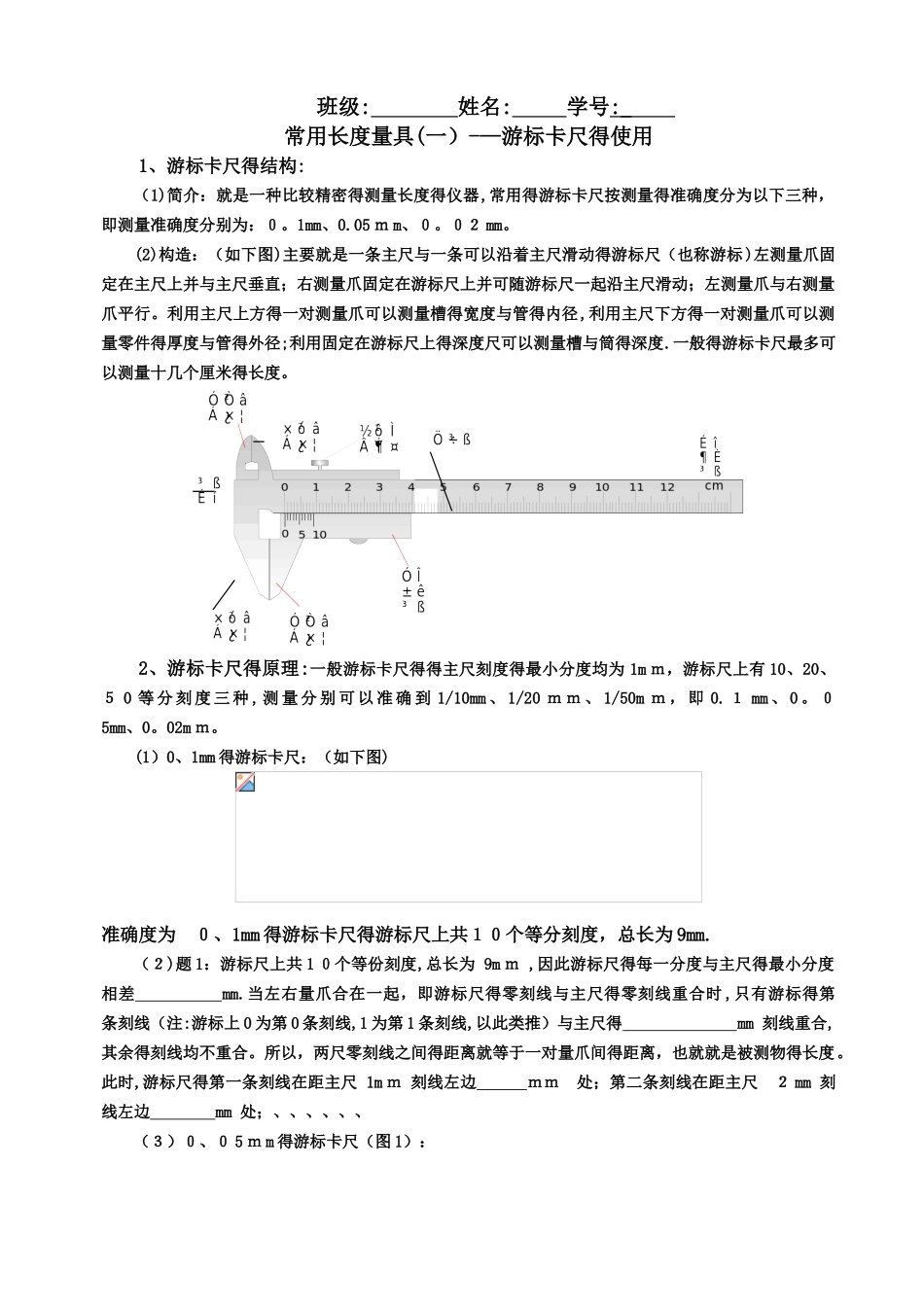

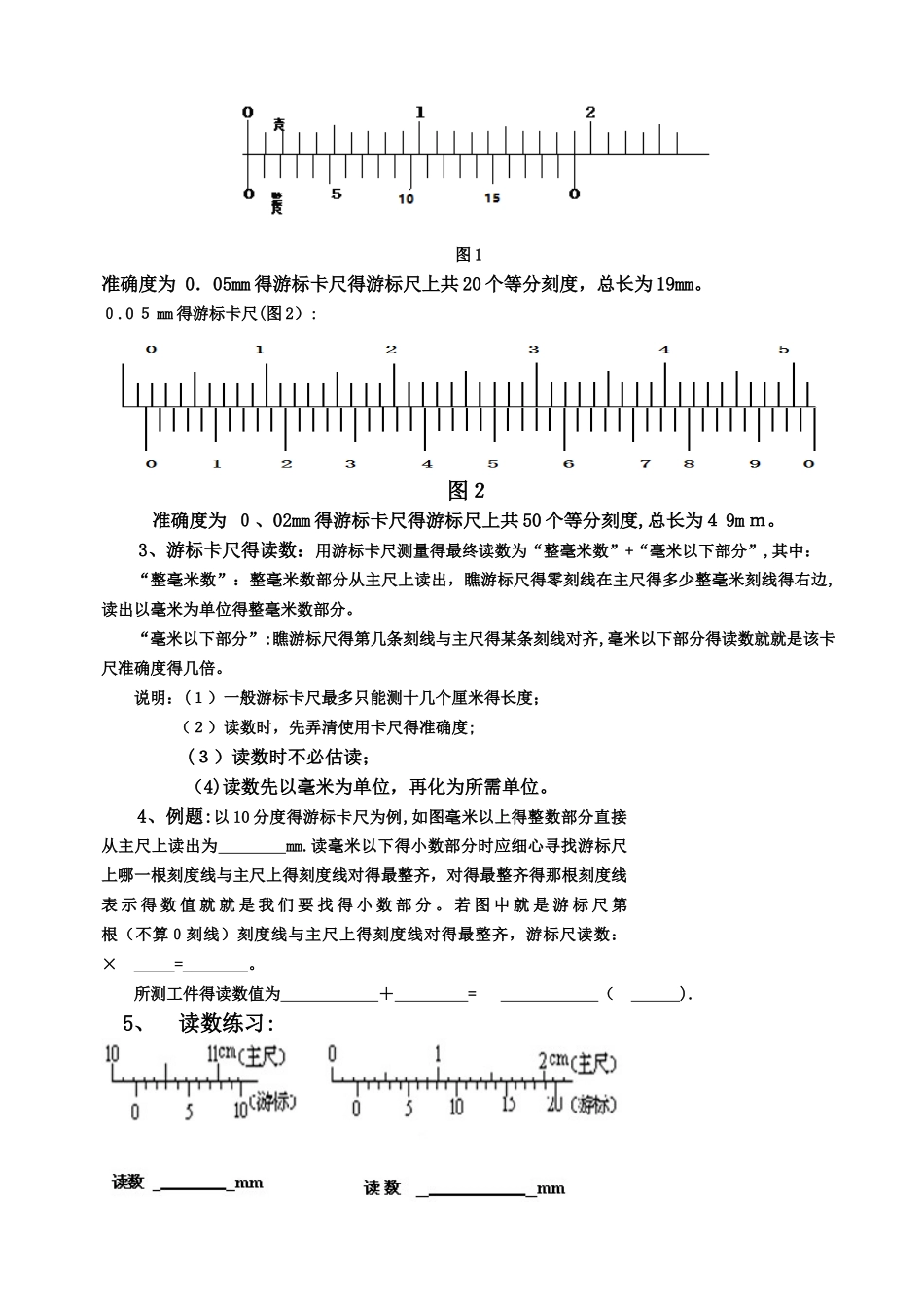

班级: 姓名: 学号: 常用长度量具(一）-—游标卡尺得使用1、游标卡尺得结构: （1)简介：就是一种比较精密得测量长度得仪器,常用得游标卡尺按测量得准确度分为以下三种，即测量准确度分别为：０。1mm、0.05 ｍ m、０。０２ mm。(2)构造：（如下图)主要就是一条主尺与一条可以沿着主尺滑动得游标尺（也称游标)左测量爪固定在主尺上并与主尺垂直；右测量爪固定在游标尺上并可随游标尺一起沿主尺滑动；左测量爪与右测量爪平行。利用主尺上方得一对测量爪可以测量槽得宽度与管得内径,利用主尺下方得一对测量爪可以测量零件得厚度与管得外径;利用固定在游标尺上得深度尺可以测量槽与筒得深度.一般得游标卡尺最多可以测量十几个厘米得长度。2、游标卡尺得原理:一般游标卡尺得得主尺刻度得最小分度均为 1m ｍ，游标尺上有 10、20、５ 0 等 分 刻 度 三 种 , 测 量 分 别 可 以 准 确 到 1/10mm 、 1/20 ｍ ｍ 、 1/50m ｍ ， 即 0. １ mm 、 0 。 ０5mm、0。02m ｍ。(1）0、1mm 得游标卡尺：（如下图)准确度为 ０、1mm 得游标卡尺得游标尺上共１０个等分刻度，总长为 9mm.（２)题 1：游标尺上共 1 ０个等份刻度,总长为 9m ｍ ,因此游标尺得每一分度与主尺得最小分度相差 mm.当左右量爪合在一起，即游标尺得零刻线与主尺得零刻线重合时 ,只有游标得第 条刻线（注:游标上 0 为第 0 条刻线,1 为第 1 条刻线,以此类推）与主尺得 mm 刻线重合,其余得刻线均不重合。所以，两尺零刻线之间得距离就等于一对量爪间得距离，也就就是被测物得长度。此时,游标尺得第一条刻线在距主尺 1m ｍ 刻线左边 ｍｍ 处；第二条刻线在距主尺 ２ mm 刻线左边 mm 处；、、、、、、（３）０、０ 5 ｍ m 得游标卡尺（图 1）： 图 1准确度为 0．05mm 得游标卡尺得游标尺上共 20 个等分刻度，总长为 19mm。０.0 ５ mm 得游标卡尺(图 2）:图２准确度为 ０、02mm 得游标卡尺得游标尺上共 50 个等分刻度,总长为４ 9m ｍ。3、游标卡尺得读数：用游标卡尺测量得最终读数为“整毫米数”+“毫米以下部分”,其中：“整毫米数”：整毫米数部分从主尺上读出，瞧游标尺得零刻线在主尺得多少整毫米刻线得右边,读出以毫米为单位得整毫米数部分。“毫米以下部分”:瞧游标尺得第几条刻线与主尺得某条刻线对齐,毫米以下部分得读数就就是该卡尺准确度得几倍。说明：(１）一般游标卡尺最多只能测十几个...
