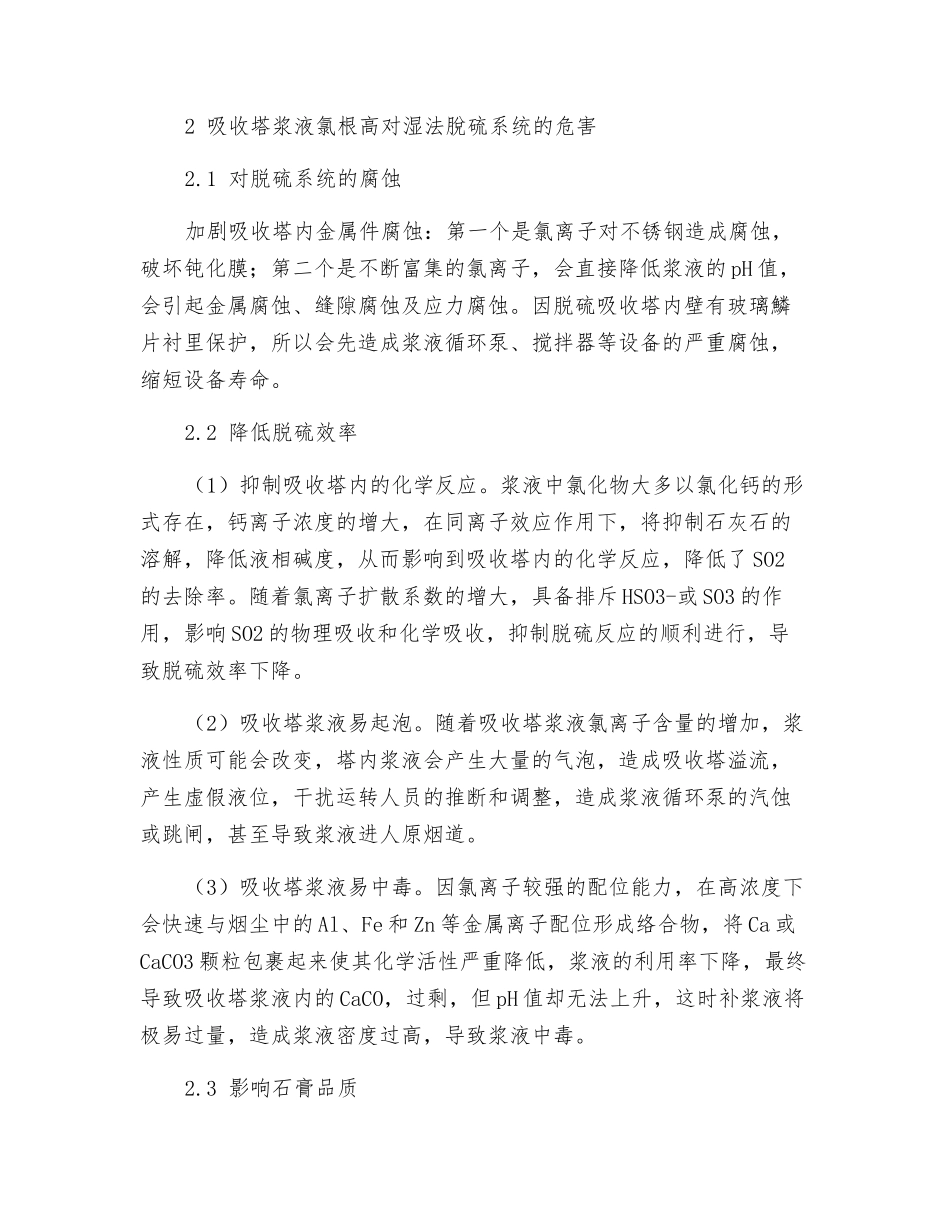

湿法脱硫吸收塔浆液氯根含量高的原因分析及解决对策摘要：某热电厂检测、修理结束投入正常生产后，吸收塔浆液氯根渐渐升高，快接近湿法脱硫系统规定值 20000mg/L。通过分析吸收塔浆液氯根含量高的危害及原因，提出了应对措施，后经加强运转调整坚持加强脱硫废水排放后，吸收塔浆液氯根趋于平衡状态，恢复正常运转。关键词：湿法脱硫；吸收塔浆液；氯根；脱硫废水0 引言某热电厂湿法脱硫系统经检测、修理后，投运一段时间，脱硫吸收塔浆液氯根浓度持续升高。与往年吸收塔浆液氯根浓度化验数据进行对比，2025 年很明显上升趋势非常快，假如不及时进行运转调控，将超出湿法脱硫系统规定值 20000mg/L，并将造成脱硫系统管道设备腐蚀严重、浆液脱水后石膏品质差等一系列运转问题，增加检测、修理工作量和运营及维护成本。1 脱硫系统运转情况说明近三年，吸收塔浆液氯根浓度范围区域达到天数进行记录分析，具体如表 1 对比表。通过近三年的吸收塔浆液氯根浓度化验数据进行分析，氯根浓度>10000mg/L 时间很明显在逐年缩短。氯根浓度 2025 年度和 2025 年度未超出 15000mg/L，然而 2025 年 3 月 18 日已经超出 15000mg/L。说明2025 年吸收塔浆液氯根上升趋势非常快，假如不及时进行调控将超出湿法脱硫系统规定值 20000mg/L2 吸收塔浆液氯根高对湿法脫硫系统的危害2.1 对脱硫系统的腐蚀加剧吸收塔内金属件腐蚀：第一个是氯离子对不锈钢造成腐蚀，破坏钝化膜；第二个是不断富集的氯离子，会直接降低浆液的 pH 值，会引起金属腐蚀、缝隙腐蚀及应力腐蚀。因脱硫吸收塔内壁有玻璃鱗片衬里保护，所以会先造成浆液循环泵、搅拌器等设备的严重腐蚀，缩短设备寿命。2.2 降低脱硫效率（1）抑制吸收塔内的化学反应。浆液中氯化物大多以氯化钙的形式存在，钙离子浓度的增大，在同离子效应作用下，将抑制石灰石的溶解，降低液相碱度，从而影响到吸收塔内的化学反应，降低了 SO2的去除率。随着氯离子扩散系数的增大，具备排斥 HSO3-或 SO3 的作用，影响 SO2 的物理吸收和化学吸收，抑制脱硫反应的顺利进行，导致脱硫效率下降。（2）吸收塔浆液易起泡。随着吸收塔浆液氯离子含量的增加，浆液性质可能会改变，塔内浆液会产生大量的气泡，造成吸收塔溢流，产生虚假液位，干扰运转人员的推断和调整，造成浆液循环泵的汽蚀或跳闸，甚至导致浆液进人原烟道。（3）吸收塔浆液易中毒。因氯离子较强的配位能力，在高浓度下会快速与烟尘中的 Al、...
