滑模施工方案

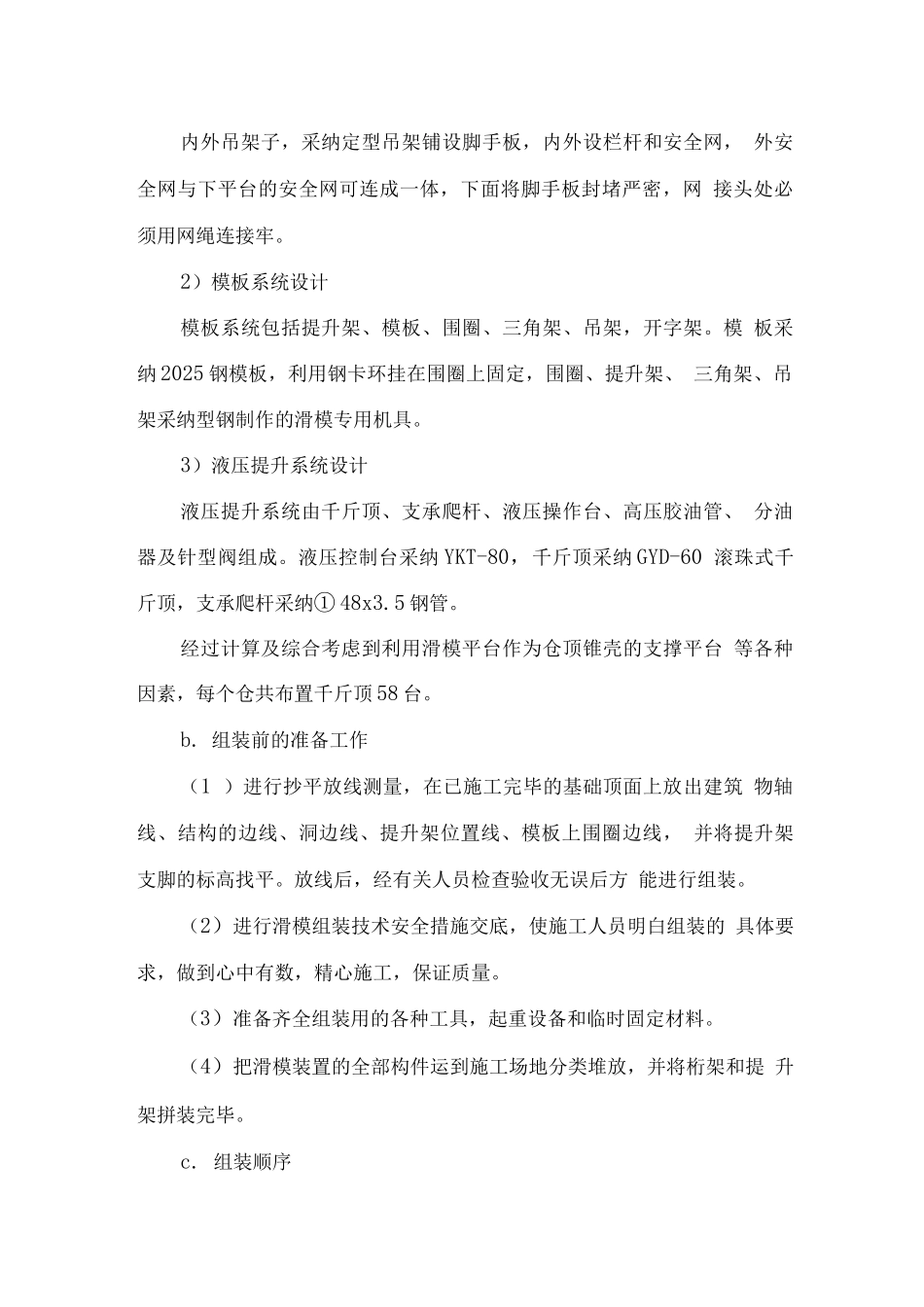

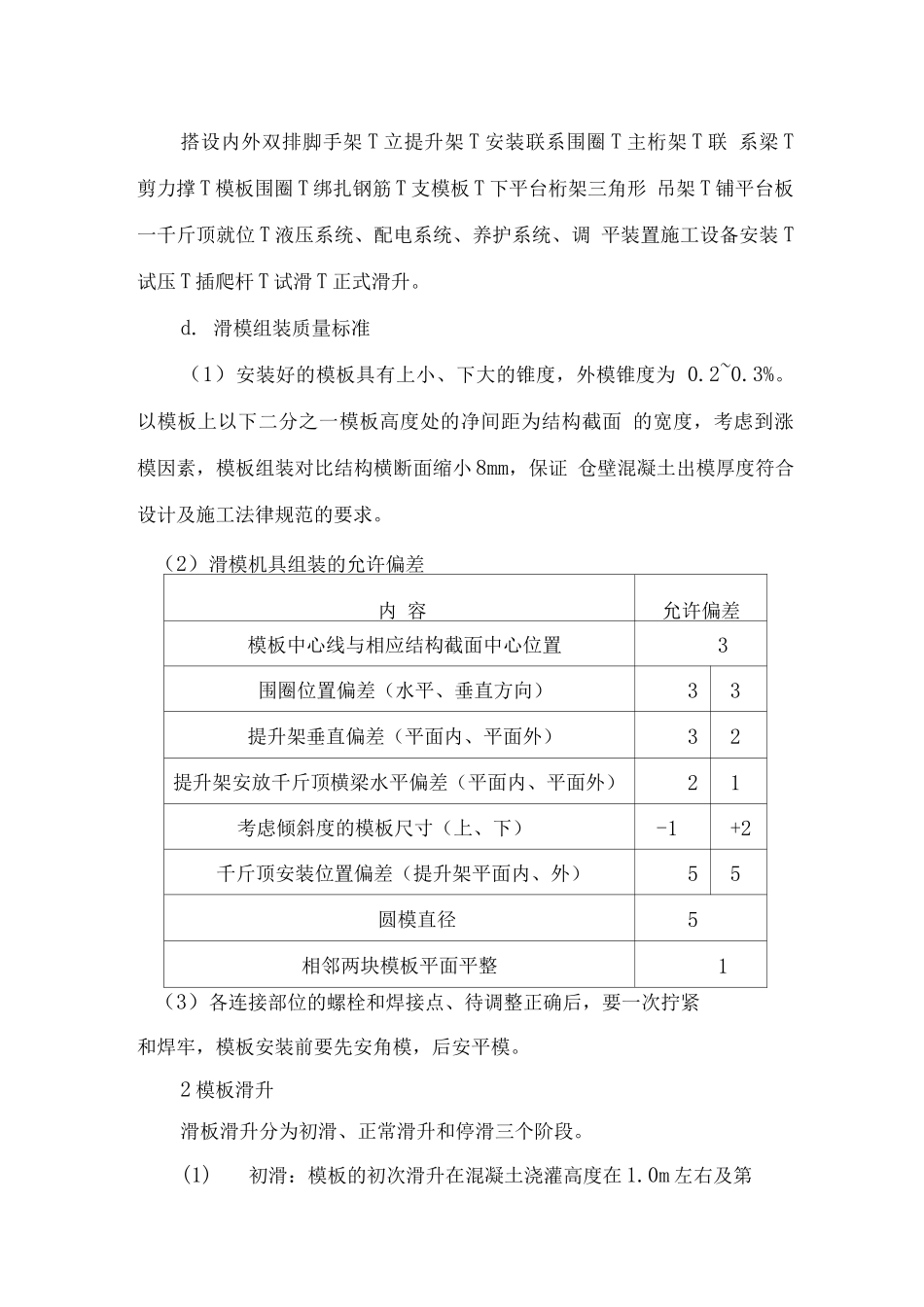

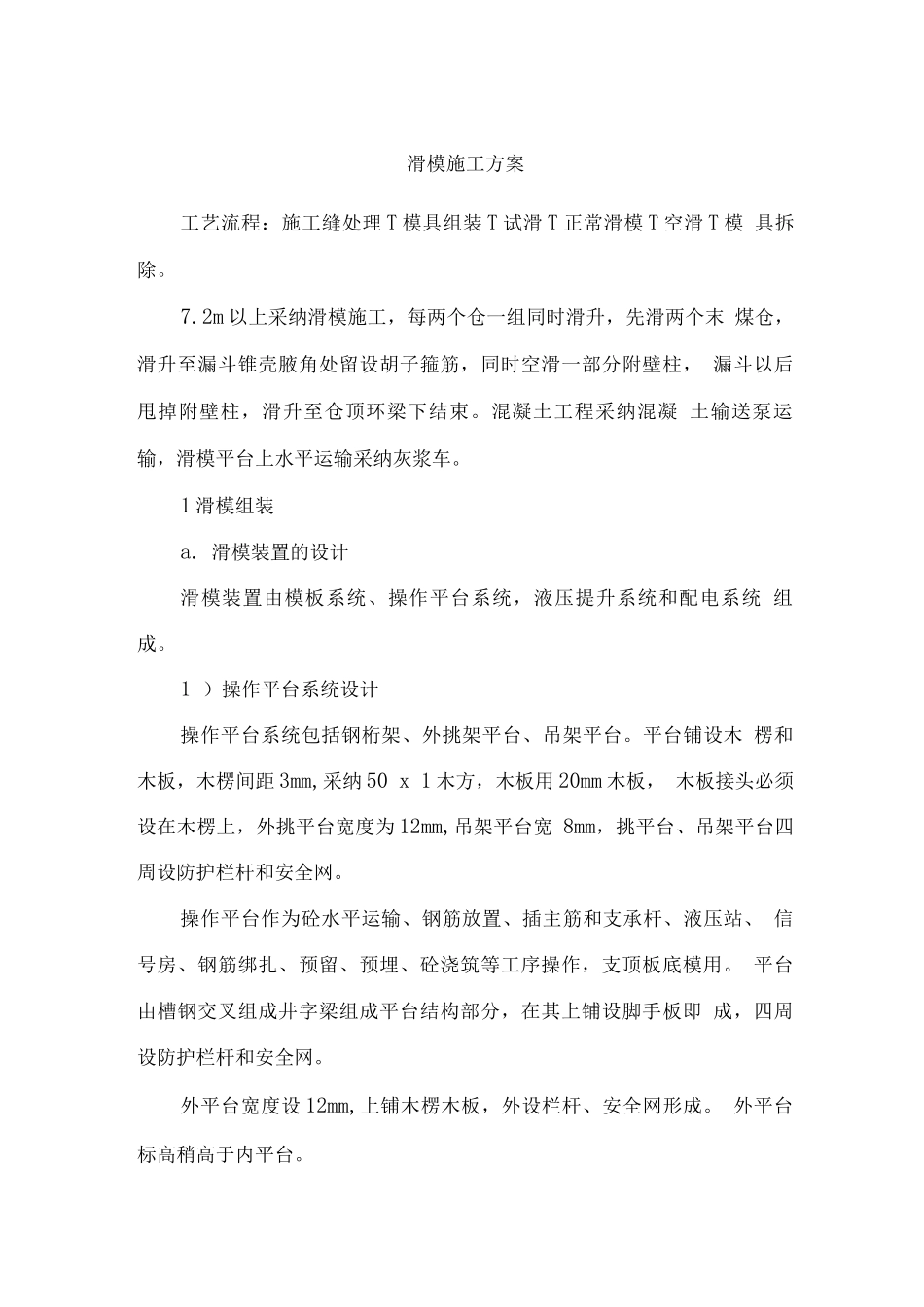

滑模施工方案工艺流程：施工缝处理 T 模具组装 T 试滑 T 正常滑模 T 空滑 T 模 具拆除。7.2m 以上采纳滑模施工，每两个仓一组同时滑升，先滑两个末 煤仓，滑升至漏斗锥壳腋角处留设胡子箍筋，同时空滑一部分附壁柱， 漏斗以后甩掉附壁柱，滑升至仓顶环梁下结束。混凝土工程采纳混凝 土输送泵运输，滑模平台上水平运输采纳灰浆车。1 滑模组装a. 滑模装置的设计滑模装置由模板系统、操作平台系统，液压提升系统和配电系统 组成。1 ）操作平台系统设计操作平台系统包括钢桁架、外挑架平台、吊架平台。平台铺设木 楞和木板，木楞间距 3mm,采纳 50 x 1 木方，木板用 20mm 木板， 木板接头必须设在木楞上，外挑平台宽度为 12mm,吊架平台宽 8mm，挑平台、吊架平台四周设防护栏杆和安全网。操作平台作为砼水平运输、钢筋放置、插主筋和支承杆、液压站、 信号房、钢筋绑扎、预留、预埋、砼浇筑等工序操作，支顶板底模用。 平台由槽钢交叉组成井字梁组成平台结构部分，在其上铺设脚手板即 成，四周设防护栏杆和安全网。外平台宽度设 12mm,上铺木楞木板，外设栏杆、安全网形成。 外平台标高稍高于内平台。内外吊架子，采纳定型吊架铺设脚手板，内外设栏杆和安全网， 外安全网与下平台的安全网可连成一体，下面将脚手板封堵严密，网 接头处必须用网绳连接牢。2）模板系统设计模板系统包括提升架、模板、围圈、三角架、吊架，开字架。模 板采纳 2025 钢模板，利用钢卡环挂在围圈上固定，围圈、提升架、 三角架、吊架采纳型钢制作的滑模专用机具。3）液压提升系统设计液压提升系统由千斤顶、支承爬杆、液压操作台、高压胶油管、 分油器及针型阀组成。液压控制台采纳 YKT-80，千斤顶采纳 GYD-60 滚珠式千斤顶，支承爬杆采纳① 48x3.5 钢管。经过计算及综合考虑到利用滑模平台作为仓顶锥壳的支撑平台 等各种因素，每个仓共布置千斤顶 58 台。b. 组装前的准备工作（1 ）进行抄平放线测量，在已施工完毕的基础顶面上放出建筑 物轴线、结构的边线、洞边线、提升架位置线、模板上围圈边线， 并将提升架支脚的标高找平。放线后，经有关人员检查验收无误后方 能进行组装。（2）进行滑模组装技术安全措施交底，使施工人员明白组装的 具体要求，做到心中有数，精心施工，保证质量。（3）准备齐全组装用的各种工具，起重设备和临时固定材料。（4）把滑模装置的全部构件运到施工场地分类堆放，并将桁架和提 升架拼...
