火力发电厂磁粉检测作业指导书VIP专享

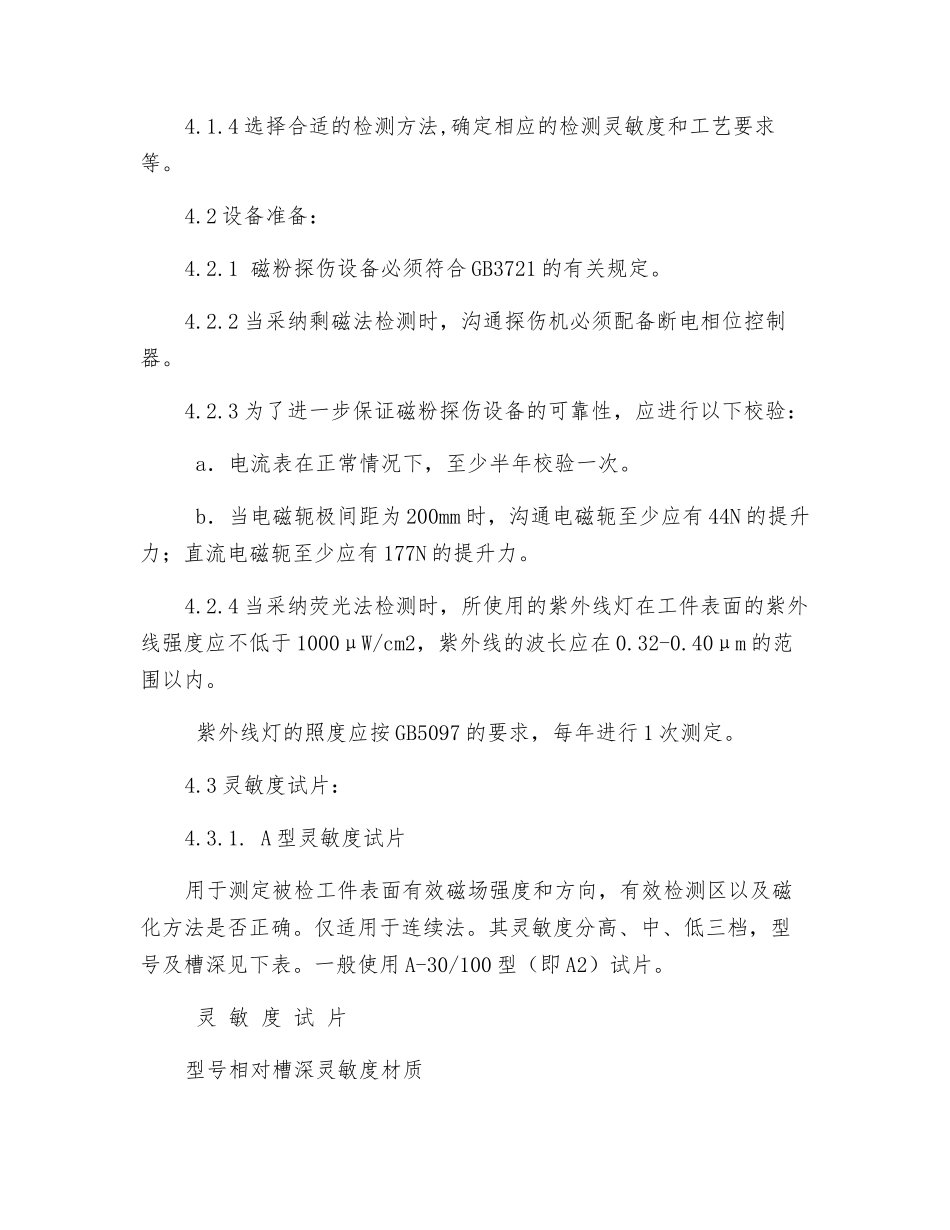

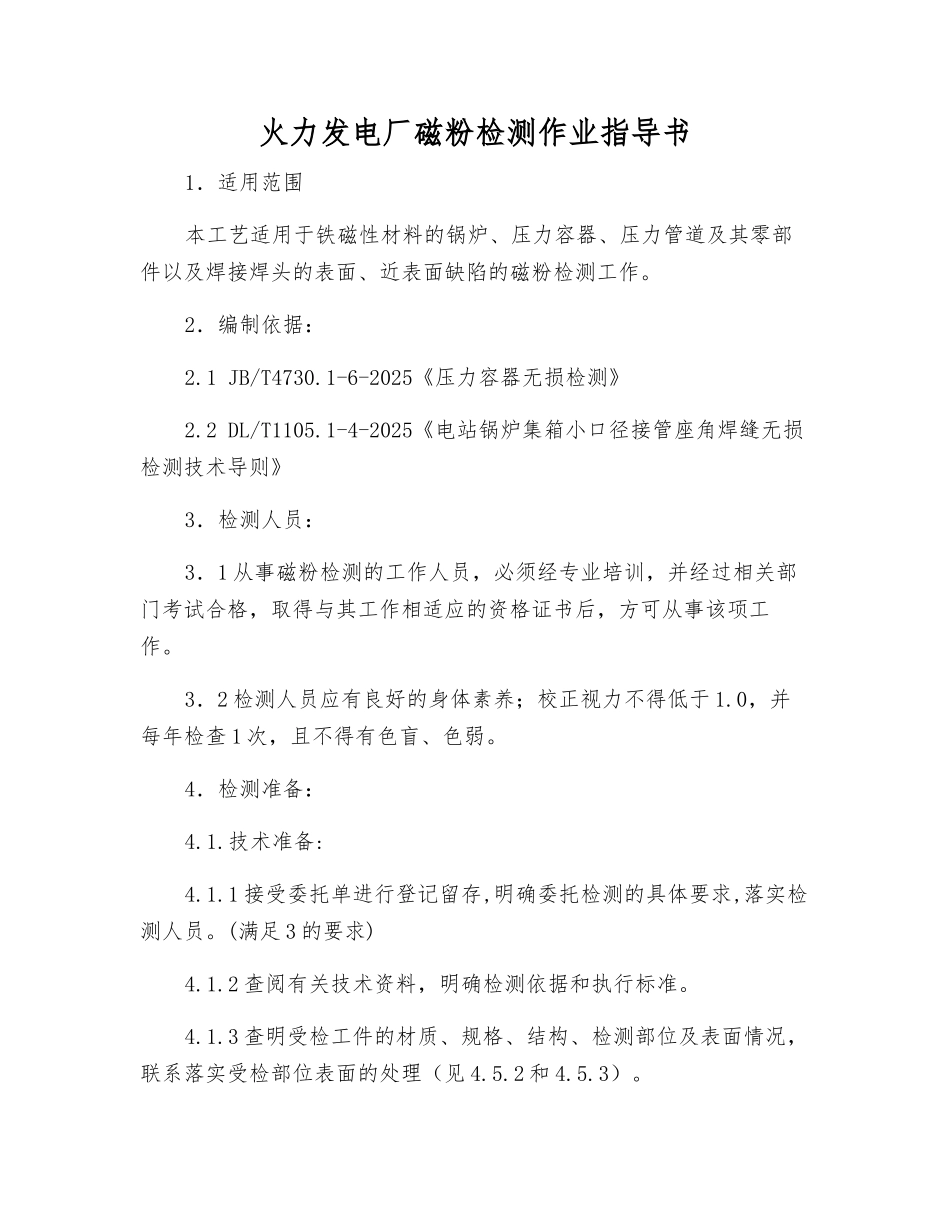

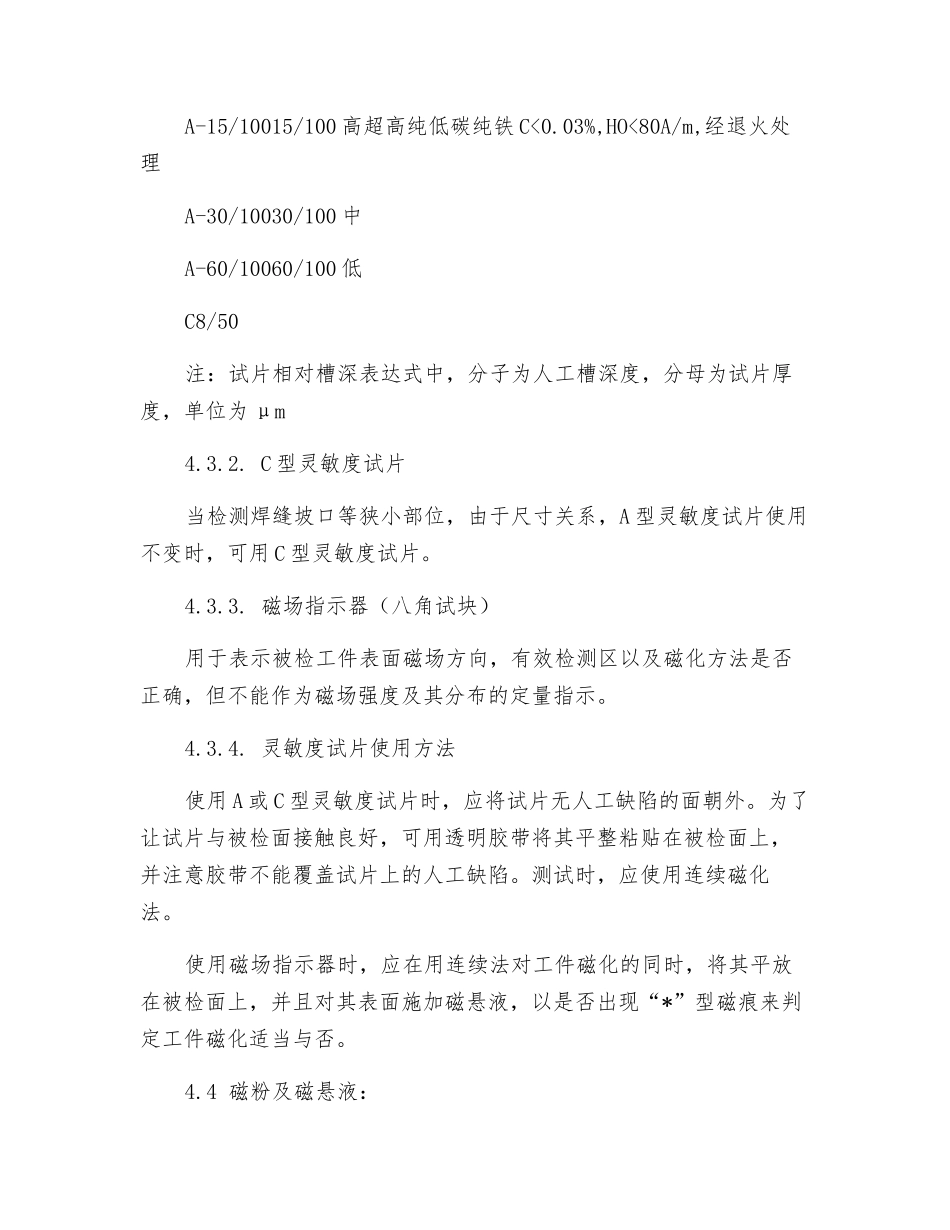

火力发电厂磁粉检测作业指导书1．适用范围本工艺适用于铁磁性材料的锅炉、压力容器、压力管道及其零部件以及焊接焊头的表面、近表面缺陷的磁粉检测工作。2．编制依据：2.1 JB/T4730.1-6-2025《压力容器无损检测》2.2 DL/T1105.1-4-2025《电站锅炉集箱小口径接管座角焊缝无损检测技术导则》3．检测人员：3．1 从事磁粉检测的工作人员，必须经专业培训，并经过相关部门考试合格，取得与其工作相适应的资格证书后，方可从事该项工作。3．2 检测人员应有良好的身体素养；校正视力不得低于 1.0，并每年检查 1 次，且不得有色盲、色弱。4．检测准备：4.1.技术准备:4.1.1 接受委托单进行登记留存,明确委托检测的具体要求,落实检测人员。(满足 3 的要求)4.1.2 查阅有关技术资料，明确检测依据和执行标准。4.1.3 查明受检工件的材质、规格、结构、检测部位及表面情况，联系落实受检部位表面的处理（见 4.5.2 和 4.5.3）。4.1.4 选择合适的检测方法,确定相应的检测灵敏度和工艺要求等。4.2 设备准备：4.2.1 磁粉探伤设备必须符合 GB3721 的有关规定。4.2.2 当采纳剩磁法检测时，沟通探伤机必须配备断电相位控制器。4.2.3 为了进一步保证磁粉探伤设备的可靠性，应进行以下校验： a．电流表在正常情况下，至少半年校验一次。 b．当电磁轭极间距为 200mm 时，沟通电磁轭至少应有 44N 的提升力；直流电磁轭至少应有 177N 的提升力。4.2.4 当采纳荧光法检测时，所使用的紫外线灯在工件表面的紫外线强度应不低于 1000μW/cm2，紫外线的波长应在 0.32-0.40μm 的范围以内。 紫外线灯的照度应按 GB5097 的要求，每年进行 1 次测定。4.3 灵敏度试片：4.3.1. A 型灵敏度试片用于测定被检工件表面有效磁场强度和方向，有效检测区以及磁化方法是否正确。仅适用于连续法。其灵敏度分高、中、低三档，型号及槽深见下表。一般使用 A-30/100 型（即 A2）试片。 灵 敏 度 试 片型号相对槽深灵敏度材质A-15/10015/100 高超高纯低碳纯铁 C<0.03%,HO<80A/m,经退火处理A-30/10030/100 中A-60/10060/100 低C8/50注：试片相对槽深表达式中，分子为人工槽深度，分母为试片厚度，单位为 μm4.3.2. C 型灵敏度试片当检测焊缝坡口等狭小部位，由于尺寸关系，A 型灵敏度试片使用不变时，可用 C 型灵敏度试片。4.3.3. 磁场指示器（八角试块）用于表示被检工件表面磁场方向，有效检测区以及磁化方法是否正确，但不能作为磁场...
