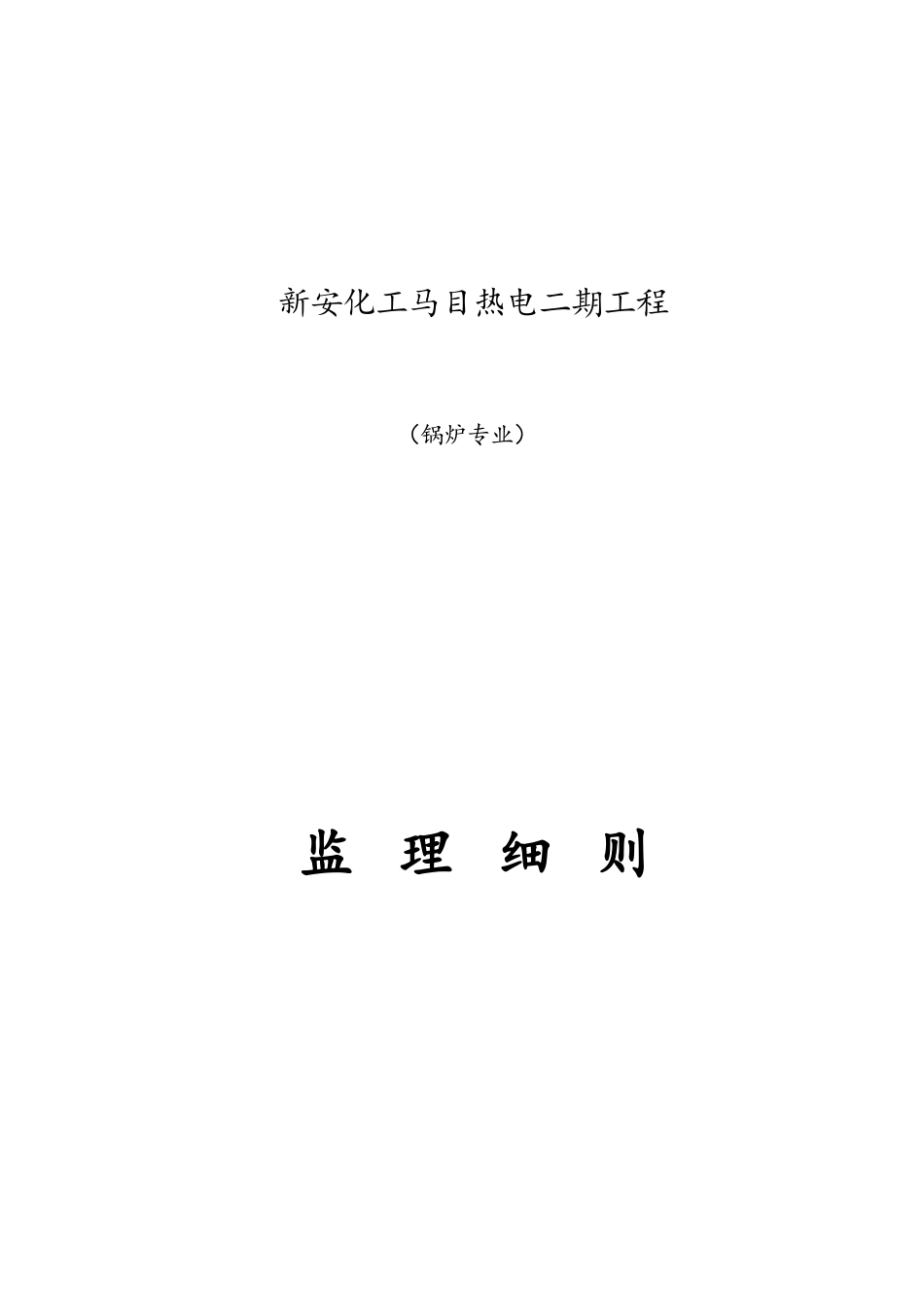

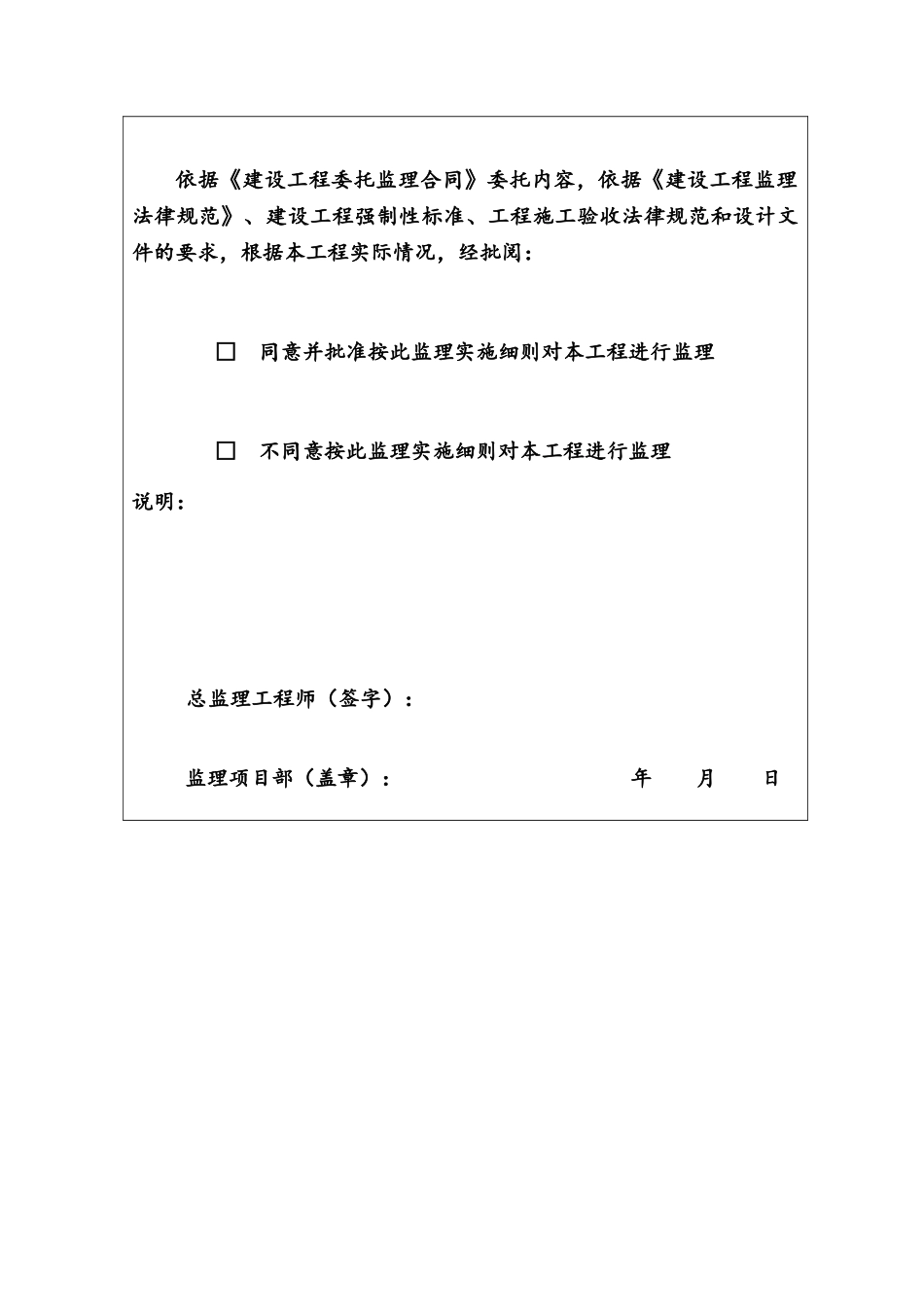

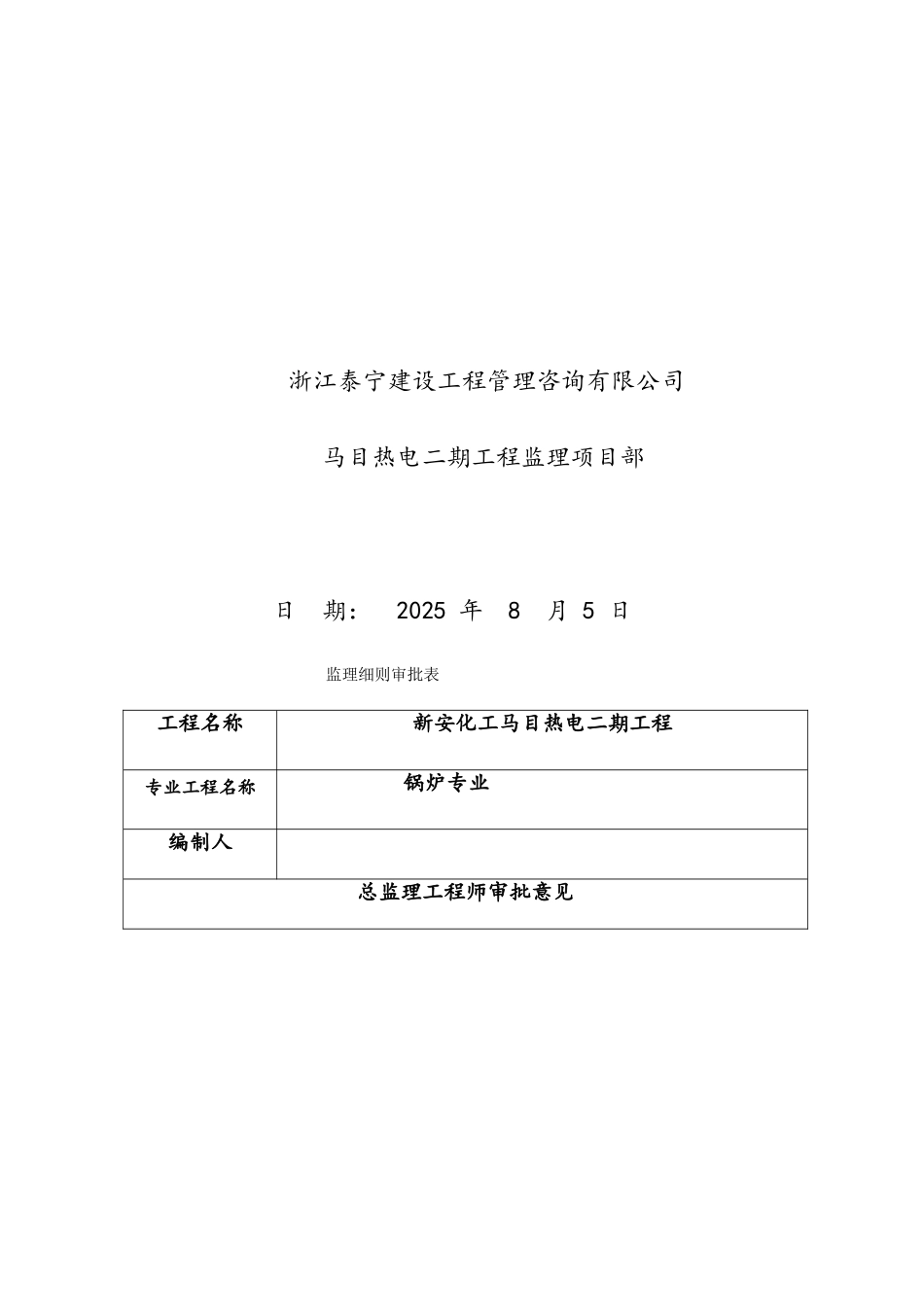

新安化工马目热电二期工程（锅炉专业） 监 理 细 则浙江泰宁建设工程管理咨询有限公司马目热电二期工程监理项目部日 期： 2025 年 8 月 5 日监理细则审批表工程名称新安化工马目热电二期工程专业工程名称锅炉专业编制人总监理工程师审批意见 依据《建设工程委托监理合同》委托内容，依据《建设工程监理法律规范》、建设工程强制性标准、工程施工验收法律规范和设计文件的要求，根据本工程实际情况，经批阅：□ 同意并批准按此监理实施细则对本工程进行监理□ 不同意按此监理实施细则对本工程进行监理说明： 总监理工程师（签字）： 监理项目部（盖章）： 年 月 日1 工程概况1.1 工程名称：新安化工马目热电二期工程1.2 工程地点：建德市下涯镇钟潭路 111 号1.3 工程规模：新建一炉： 3#高温高压循环流化床锅炉(75t/h)及与之配套的烟气处理及辅机系统；改造两炉：将 1#、2#锅炉由次高温、次高压改造为高温高压，并对其尾部烟气处理系统的改造。1.4 特点概述： 新建 1 台 UG-75/9.8-M 型号锅炉，改造工程技术方案待明确。1.4.1 新建锅炉主要法律规范参数：额定蒸汽流量：75t/hr；最大蒸汽流量：90t/hr；过热蒸汽出口温度：540℃；过热蒸汽出口压力：9.8MPa；给水温度：215℃；环境空气温度：27℃。1.4.2 锅炉主要尺寸：炉膛宽度（两侧墙中心线之间） 6280mm炉膛深度（前后墙中心线之间） 3720mm锅筒中心线标高 36860mm锅炉宽度（1 轴至 3 轴） 8600mm锅炉深度（Z1 轴至 Z2 轴） 15690mm1.4.3 点火方式：炉膛床下风室油燃烧器点火，点火及助燃采纳 0 号轻柴油。1.4.4 锅炉概述： 本机组为自然循环、循环流化床锅炉，半露天布置。锅炉由一个膜式水冷壁炉膛两个蜗壳式汽冷旋风分离器和一个尾部竖井烟道组成。其中尾部竖井烟道上部由汽冷包墙包覆，下部由护板烟道组成。 在炉膛内部布置有 2 片屏式过热器受热面。 尾部烟道由两部分组成，较高的一部分是汽冷对流受热面包成的，由高温柔低温过热器组成；较低的部分是由钢板围城的，由省煤器和空气预热器组成。 在低温过热器与屏式过热器之间布置有一级喷水减温器，在屏式过热器与高温过热器之间布置有二级喷水减温器，以控制过热器出口额定整汽温度。 用来产生整汽的热量来自流化床系统。燃烧产生的高温烟气夹带着物料通过炉膛向上流动，通过于炉膛上部后水冷壁两侧的出口切向进入蜗壳汽冷式旋风分离器，粗的物料在旋风分离器内被分离下来后经过...
