焊接工艺卡片

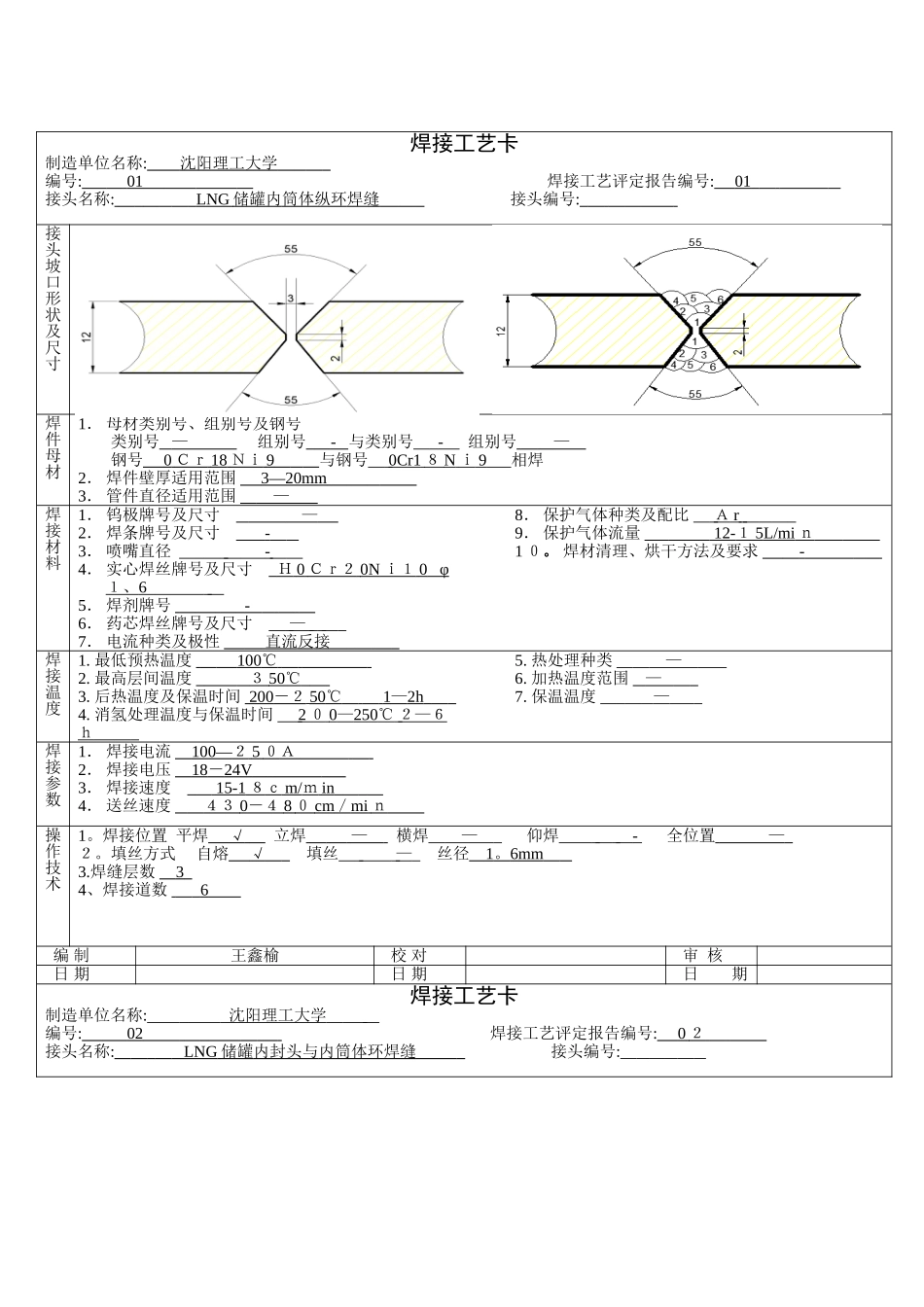

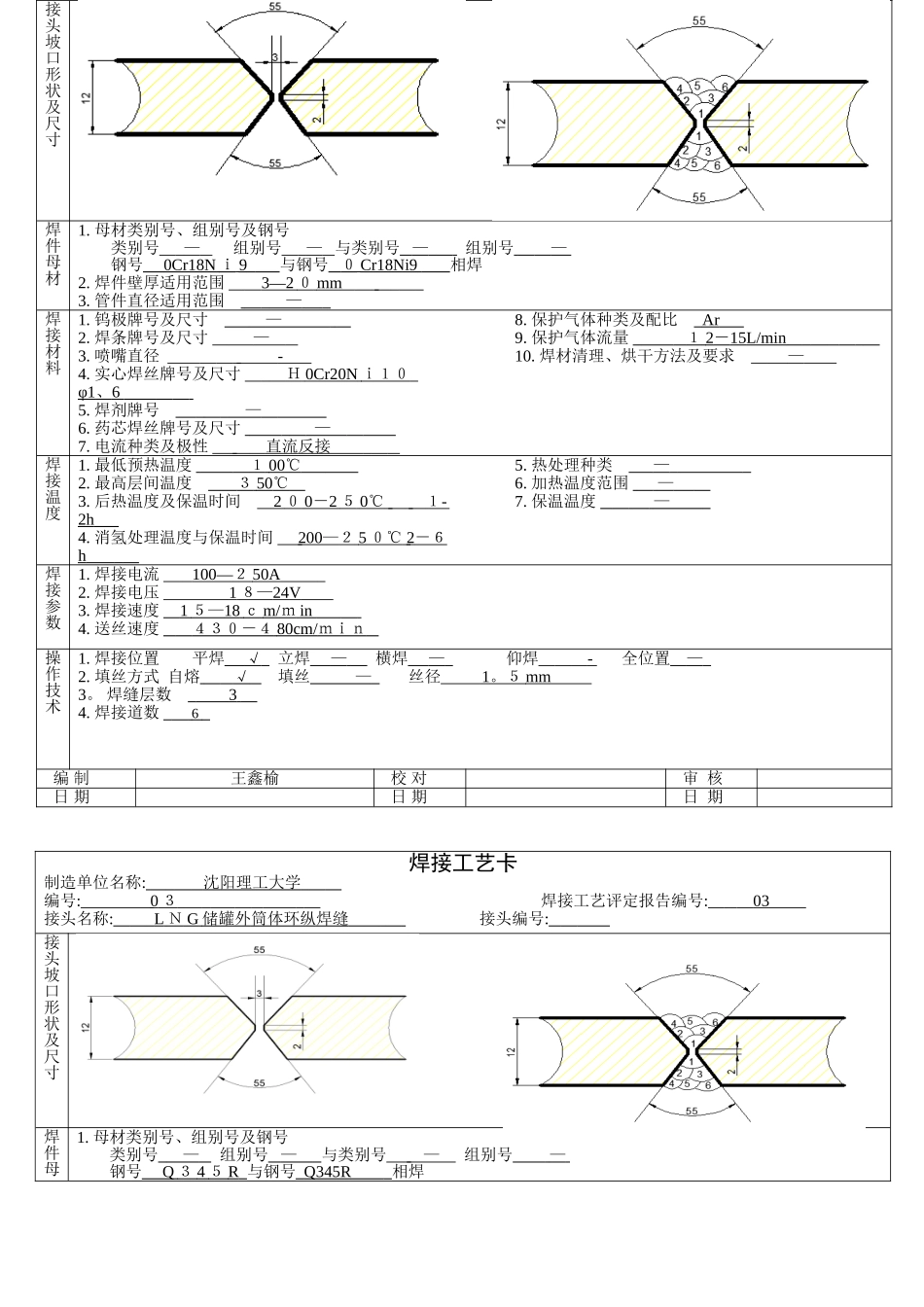

焊接工艺卡制造单位名称: 沈阳理工大学 编号: 01 焊接工艺评定报告编号: 01 接头名称: LNG 储罐 内 筒体纵 环 焊缝 接头编号: 接头坡口形状及尺寸焊件母材1． 母材类别号、组别号及钢号类别号 — 组别号 - 与类别号 - 组别号 — 钢号 0 Ｃｒ 18 Ｎｉ 9 与钢号 0Cr1 ８ N ｉ 9 相焊2． 焊件壁厚适用范围 3—20mm 3． 管件直径适用范围 — 焊接材料1． 钨极牌号及尺寸 — 2． 焊条牌号及尺寸 - 3． 喷嘴直径 - 4． 实心焊丝牌号及尺寸 Ｈ 0 Ｃｒ２ 0N ｉ１ 0 φ １、 6 5． 焊剂牌号 - 6． 药芯焊丝牌号及尺寸 — 7． 电流种类及极性 直流 反 接 8． 保护气体种类及配比 Ａ r 9． 保护气体流量 12- １ 5 L/mi ｎ 1 ０。 焊材清理、烘干方法及要求 - 焊接温度1. 最低预热温度 100 ℃ 2. 最高层间温度 ３ 50 ℃ 3. 后热温度及保温时间 200 －２ 50 ℃ 1 — 2h 4. 消氢处理温度与保温时间 2 ０ 0 — 250 ℃ ２—６ ｈ 5. 热处理种类 — 6. 加热温度范围 — 7. 保温温度 — 焊接参数1． 焊接电流 100— ２ 5 ０ Ａ 2． 焊接电压 18 － 24 V 3． 焊接速度 15-1 ８ ｃ m/ ｍ in 4． 送丝速度 ４３ 0 －４ 8 ０ cm ／ mi ｎ 操作技术1。焊接位置 平焊 √ 立焊 — 横焊 — 仰焊 - 全位置 — ２。填丝方式 自熔 √ 填丝 — 丝径 1 。 6mm 3.焊缝层数 3 4、焊接道数 6 编 制王鑫榆校 对审 核日 期日 期日 期焊接工艺卡制造单位名称: 沈阳理工大学 编号: 02 焊接工艺评定报告编号: 0 ２ 接头名称: LNG 储罐 内 封头与 内 筒体环焊缝 接头编号: 接头坡口形状及尺寸焊件母材1. 母材类别号、组别号及钢号类别号 — 组别号 — 与类别号 — 组别号 — 钢号 0Cr18N ｉ 9 与钢号 ０ Cr18Ni9 相焊2. 焊件壁厚适用范围 3—2 ０ mm 3. 管件直径适用范围 — 焊接材料1. 钨极牌号及尺寸 — 2. 焊条牌号及尺寸 — 3. 喷嘴直径 - 4. 实心焊丝牌号及尺寸 Ｈ 0Cr20N ｉ１０ φ1 、 6 5. 焊剂牌号 — 6. 药芯焊丝牌号及尺寸 — 7. 电流种类及极性 直流 反 接 8. 保护气体种类及配比 Ar 9. 保护气体流量 １ 2 － 15 L/min 10. 焊材清理、烘干方法及要求 — 焊接温度1. 最低预热温度 １ 00 ℃...
