焊接工艺评定报告

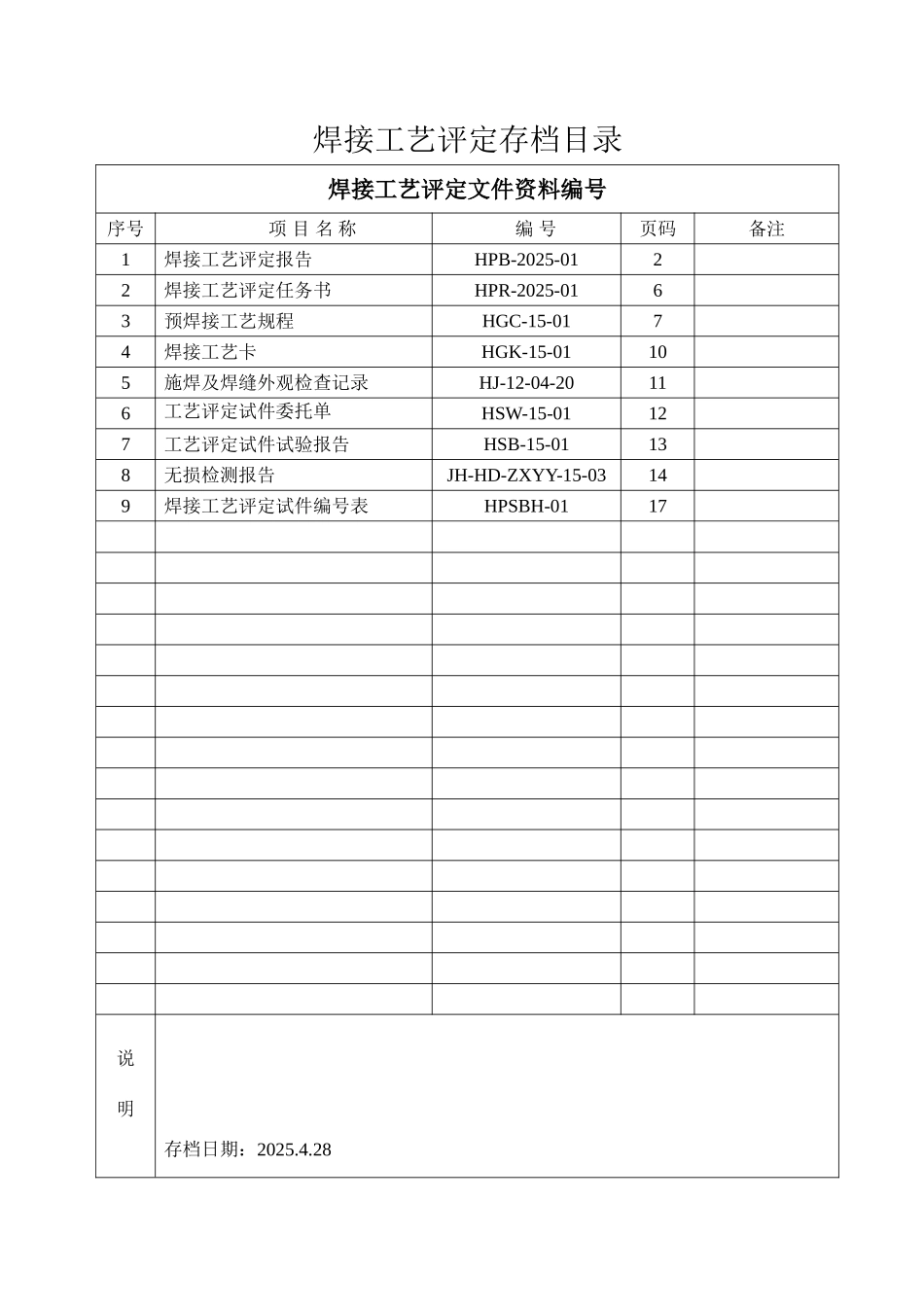

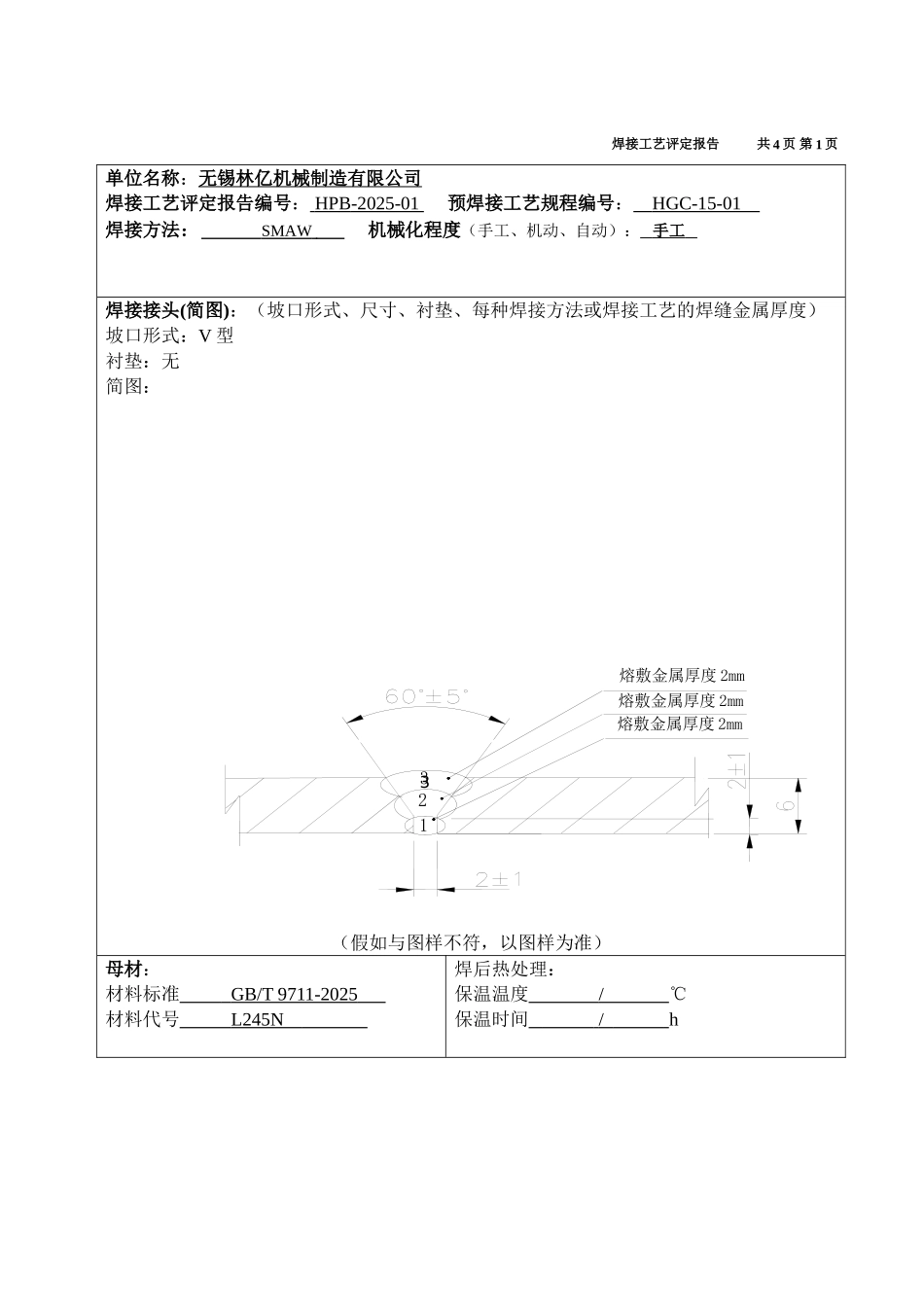

焊 接 工 艺 评 定 报 告 焊接工艺评定存档目录焊接工艺评定文件资料编号序号项 目 名 称编 号页码备注1焊接工艺评定报告HPB-2025-0122焊接工艺评定任务书HPR-2025-0163预焊接工艺规程HGC-15-0174焊接工艺卡HGK-15-01105施焊及焊缝外观检查记录HJ-12-04-20116工艺评定试件委托单HSW-15-01127工艺评定试件试验报告HSB-15-01138无损检测报告JH-HD-ZXYY-15-03149焊接工艺评定试件编号表HPSBH-0117说明存档日期：2025.4.28焊接工艺评定报告 共 4 页 第 1 页单位名称：无锡林亿机械制造有限公司 焊接工艺评定报告编号： HP B -2025-01 预焊接工艺规程编号： HGC-15-01 焊接方法： SMAW 机械化程度（手工、机动、自动）： 手工 焊接接头(简图)：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺的焊缝金属厚度）坡口形式：V 型 衬垫：无 简图：（假如与图样不符，以图样为准）母材：材料标准 GB/T 9711-2025 材料代号 L245N 焊后热处理：保温温度 / ℃保温时间 / h熔敷金属厚度 2mm熔敷金属厚度 2mm熔敷金属厚度 2mm3321类、组别号：Fe-1 、 Fe-1-1 与类、组别号Fe-1 、 Fe-1-1 相焊厚度 T=6.3mm 直径 Φ 219 其它 / 保护气体： 气体 混合比 流量（L/min）保护气体 / / / 尾部保护气 / / / 背面保护气 / / / 填充金属：焊材类别 纤维素焊条 焊材标准 G B/ T8110- 2025 、 GB5117-1995 焊条牌号 伯乐 焊条规格 Φ3.2 、 Φ 4 . 0 焊丝牌号、直径： / 焊缝金属厚度： 6.4 其它 电特性：电流种类： 直流 极性： 直流正接（ SMAW ） 、 直流反接（ SWAW ） 钨极尺寸 Φ 2.4 焊接电流（A）1 60 ～ 20 0 （ SMAW ）、 100 ～ 1 3 0 （ SWAW ） 电弧电压（V） 1 5 ～ 1 8 （ SMAW ）、 20 ～ 24 （ SWAW ） 焊接电弧种类 短路弧 其他： / 共 4 页 第 2 页焊接位置：对接焊缝位置 5G 方向：（向上、向下） 角焊缝位置 方向：（向上、向下）技术措施：焊接速度（cm/min） 6 ～ 8 （ SMAW ） /11 ～ 12 （ SWAW ） 摆动或不摆动 摆动 摆动参数 焊工自行掌握 多道焊或单道焊（每面） 单道焊 多焊丝或单焊丝 单焊丝 其他 / 预热：预热温度（℃）： 室温 层间温度（℃）： / 其他 / 焊缝外观检验：试件焊缝外观质量按 GB50236 标准检验合格。渗透探伤（标准号、结果） /...
