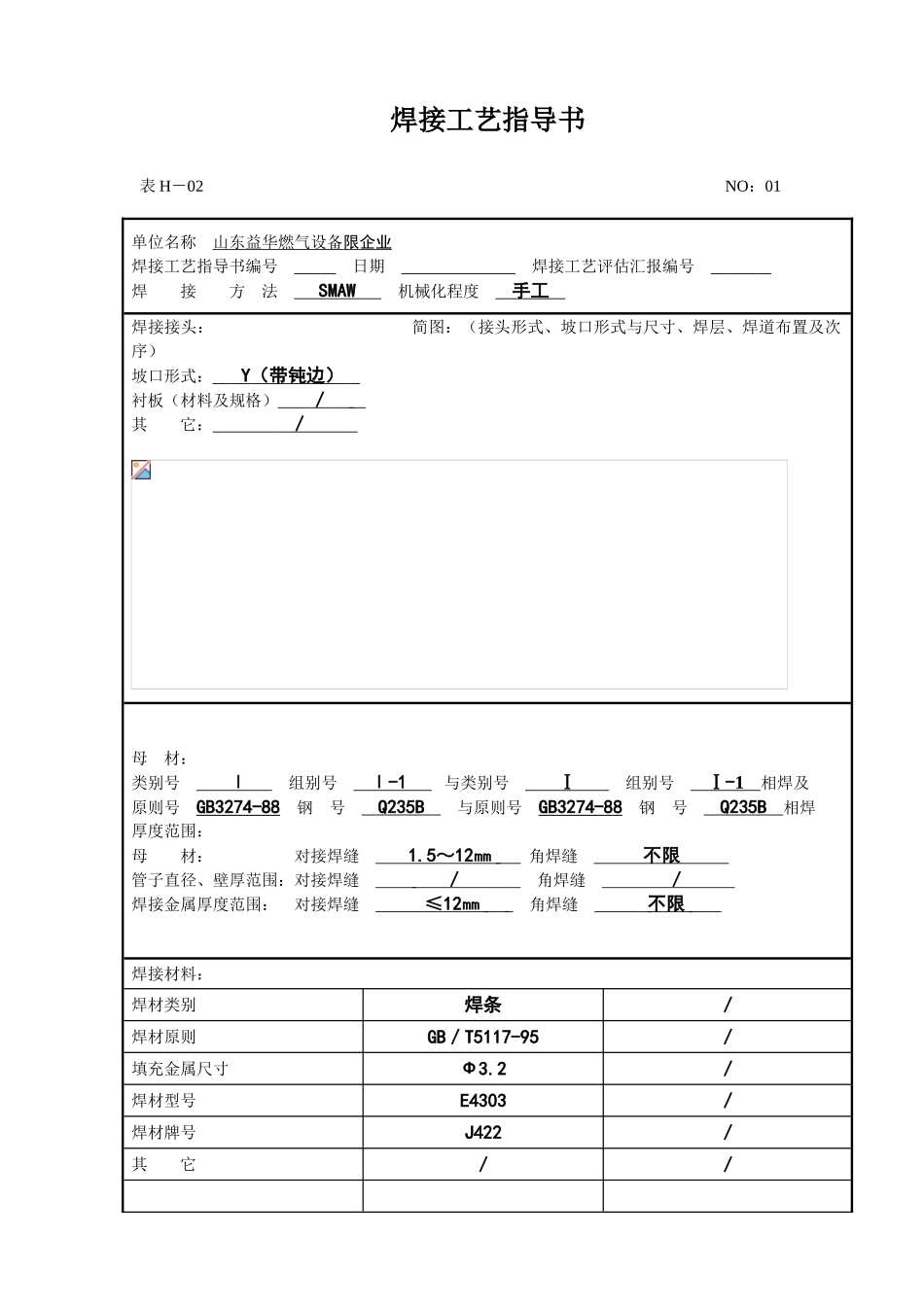

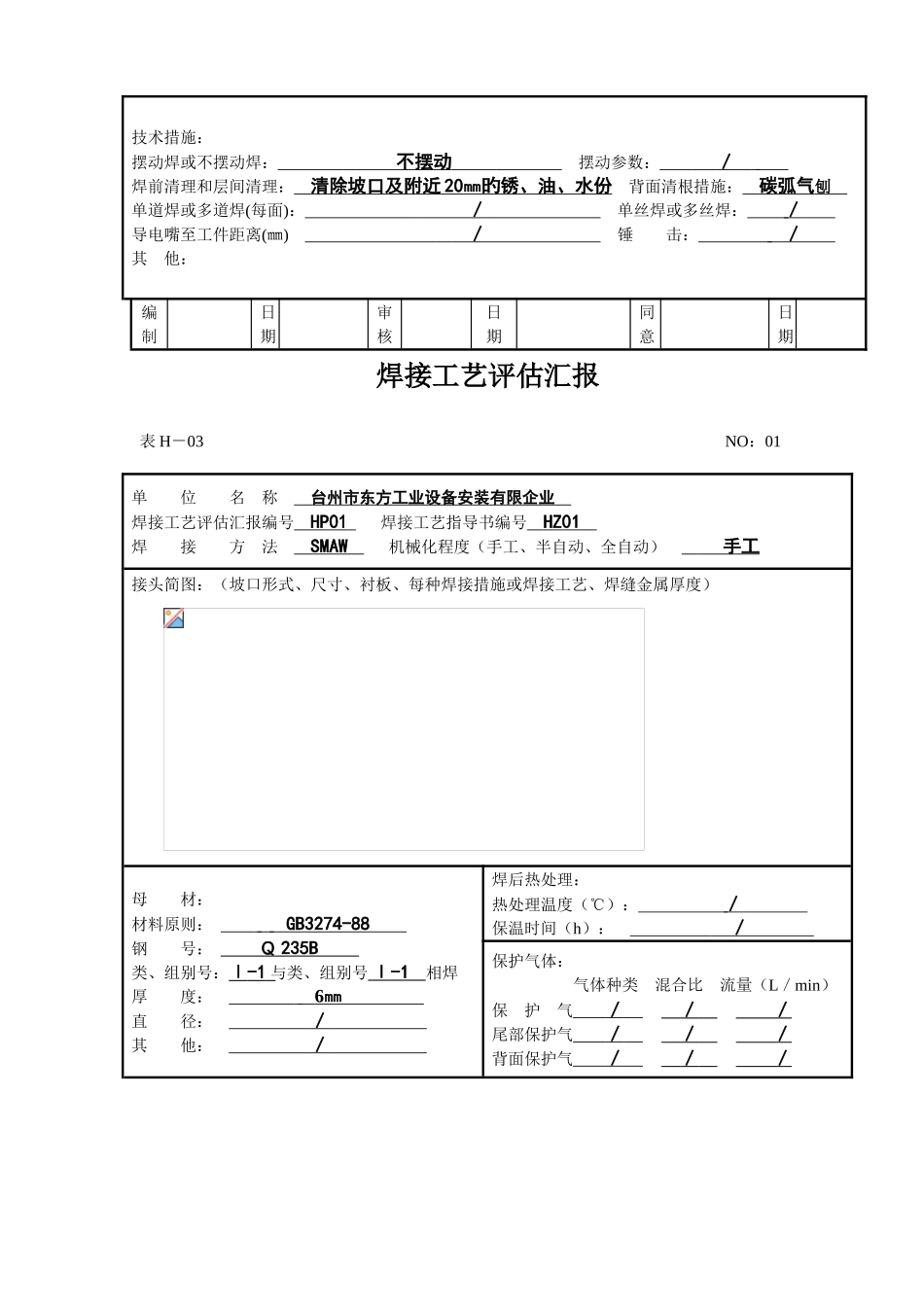

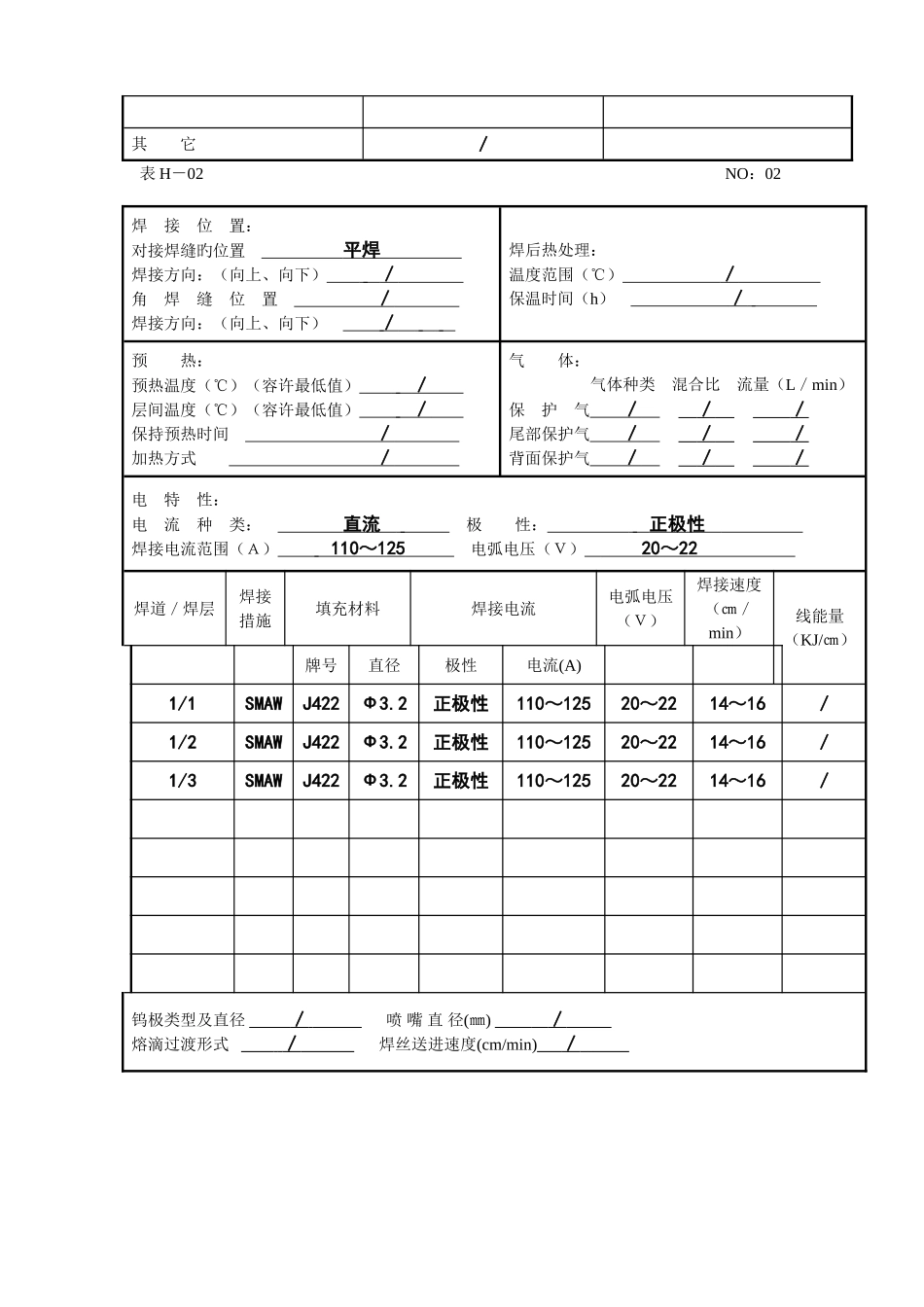

焊接工艺指导书表 H－02 NO：01单位名称 山东益华燃气设备 限企业 焊接工艺指导书编号 日期 焊接工艺评估汇报编号 焊 接 方 法 SMAW 机械化程度 手工 焊接接头： 简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及次序）坡口形式： Y （带钝边） 衬板（材料及规格） ／ 其 它： ／ 母 材：类别号 Ⅰ 组别号 Ⅰ -1 与类别号 Ⅰ 组别号 Ⅰ - 1 相焊及原则号 GB 3274-88 钢 号 Q235B 与原则号 GB 3274-88 钢 号 Q235B 相焊厚度范围：母 材： 对接焊缝 1.5 ～ 12 ㎜ 角焊缝 不限 管子直径、壁厚范围：对接焊缝 ／ 角焊缝 ／ 焊接金属厚度范围： 对接焊缝 ≤ 12 ㎜ 角焊缝 不限 焊接材料：焊材类别焊条／焊材原则GB／T5117-95／填充金属尺寸Ф3.2／焊材型号E4303／焊材牌号J422／其 它／／其 它／表 H－02 NO：02焊 接 位 置：对接焊缝旳位置 平焊 焊接方向：（向上、向下） ／ 角 焊 缝 位 置 ／ 焊接方向：（向上、向下） ／ 焊后热处理：温度范围（℃） ／ 保温时间（h） ／ 预 热：预热温度（℃）（容许最低值） ／ 层间温度（℃）（容许最低值） ／ 保持预热时间 ／ 加热方式 ／ 气 体：气体种类 混合比 流量（L／min）保 护 气 ／ ／ ／ 尾部保护气 ／ ／ ／ 背面保护气 ／ ／ ／ 电 特 性：电 流 种 类： 直流 极 性： 正极性 焊接电流范围（Ａ） 110 ～ 125 电弧电压（Ｖ） 20 ～ 22 焊道／焊层焊接措施填充材料焊接电流电弧电压（Ｖ）焊接速度（㎝／min）线能量（KJ/㎝）牌号直径极性电流(A)1/1SMAWJ422Ф3.2正极性110～12520～2214～16／1/2SMAWJ422Ф3.2正极性110～12520～2214～16／1/3SMAWJ422Ф3.2正极性110～12520～2214～16／钨极类型及直径 ／ 喷 嘴 直 径(㎜) ／ 熔滴过渡形式 ／ 焊丝送进速度(cm/min) ／ 技术措施：摆动焊或不摆动焊： 不摆动 摆动参数： ／ 焊前清理和层间清理： 清除坡口及附近 20 ㎜旳锈、油、水份 背面清根措施： 碳弧气 刨 单道焊或多道焊(每面)： ／ 单丝焊或多丝焊： ／ 导电嘴至工件距离(㎜) ／ 锤 击： ／ 其 他：编制日期审核 日期 同意日期焊接工艺评估汇报表 H－03 NO：01单 位 名 称 台州市东方工业设备安装有限企业 焊接工艺评估汇报编号 HP01 焊接工艺指导书编号 H Z01 焊 接 方 法 SMAW 机械化程...
