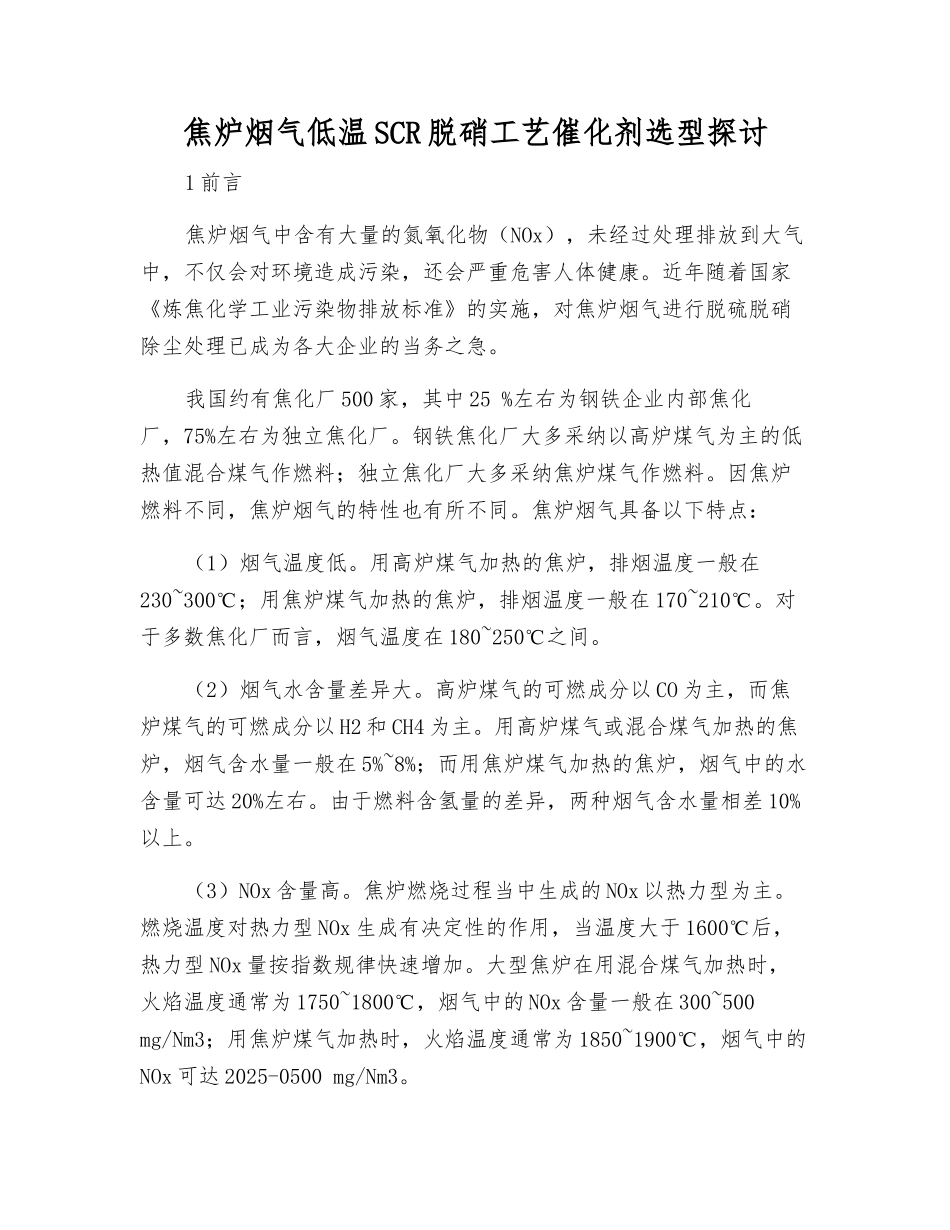

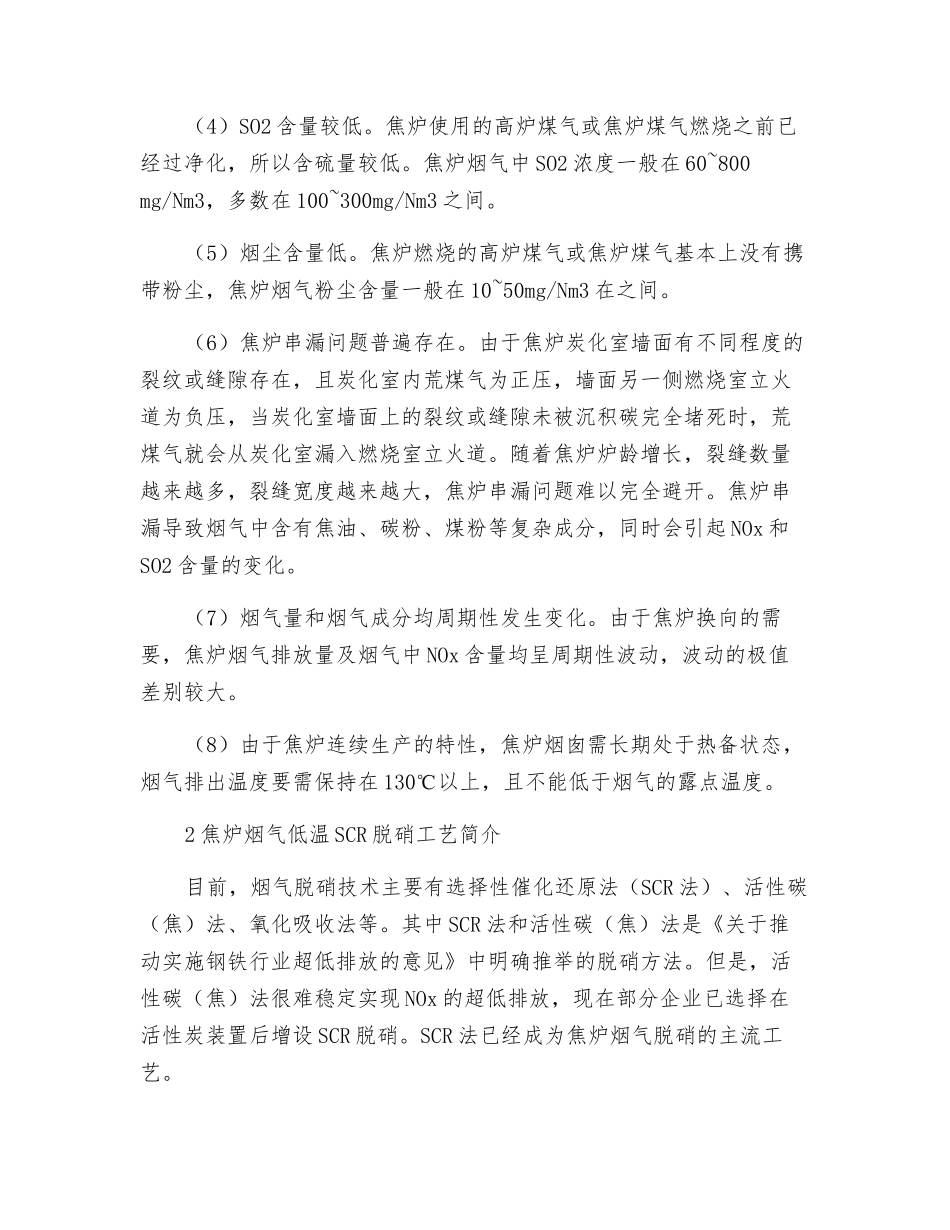

焦炉烟气低温 SCR 脱硝工艺催化剂选型探讨1 前言焦炉烟气中含有大量的氮氧化物（NOx），未经过处理排放到大气中，不仅会对环境造成污染，还会严重危害人体健康。近年随着国家《炼焦化学工业污染物排放标准》的实施，对焦炉烟气进行脱硫脱硝除尘处理已成为各大企业的当务之急。我国约有焦化厂 500 家，其中 25 %左右为钢铁企业内部焦化厂，75%左右为独立焦化厂。钢铁焦化厂大多采纳以高炉煤气为主的低热值混合煤气作燃料；独立焦化厂大多采纳焦炉煤气作燃料。因焦炉燃料不同，焦炉烟气的特性也有所不同。焦炉烟气具备以下特点：（1）烟气温度低。用高炉煤气加热的焦炉，排烟温度一般在230~300℃；用焦炉煤气加热的焦炉，排烟温度一般在 170~210℃。对于多数焦化厂而言，烟气温度在 180~250℃之间。（2）烟气水含量差异大。高炉煤气的可燃成分以 CO 为主，而焦炉煤气的可燃成分以 H2 和 CH4 为主。用高炉煤气或混合煤气加热的焦炉，烟气含水量一般在 5%~8%；而用焦炉煤气加热的焦炉，烟气中的水含量可达 20%左右。由于燃料含氢量的差异，两种烟气含水量相差 10% 以上。（3）NOx 含量高。焦炉燃烧过程当中生成的 NOx 以热力型为主。燃烧温度对热力型 NOx 生成有决定性的作用，当温度大于 1600℃后，热力型 NOx 量按指数规律快速增加。大型焦炉在用混合煤气加热时，火焰温度通常为 1750~1800℃，烟气中的 NOx 含量一般在 300~500 mg/Nm3；用焦炉煤气加热时，火焰温度通常为 1850~1900℃，烟气中的NOx 可达 2025-0500 mg/Nm3。（4）SO2 含量较低。焦炉使用的高炉煤气或焦炉煤气燃烧之前已经过净化，所以含硫量较低。焦炉烟气中 SO2 浓度一般在 60~800 mg/Nm3，多数在 100~300mg/Nm3 之间。（5）烟尘含量低。焦炉燃烧的高炉煤气或焦炉煤气基本上没有携带粉尘，焦炉烟气粉尘含量一般在 10~50mg/Nm3 在之间。（6）焦炉串漏问题普遍存在。由于焦炉炭化室墙面有不同程度的裂纹或缝隙存在，且炭化室内荒煤气为正压，墙面另一侧燃烧室立火道为负压，当炭化室墙面上的裂纹或缝隙未被沉积碳完全堵死时，荒煤气就会从炭化室漏入燃烧室立火道。随着焦炉炉龄增长，裂缝数量越来越多，裂缝宽度越来越大，焦炉串漏问题难以完全避开。焦炉串漏导致烟气中含有焦油、碳粉、煤粉等复杂成分，同时会引起 NOx 和SO2 含量的变化。（7）烟气量和烟气成分均周期性发生变化。由于焦炉换向的需要，焦炉烟气排放量及烟气中 NOx ...
