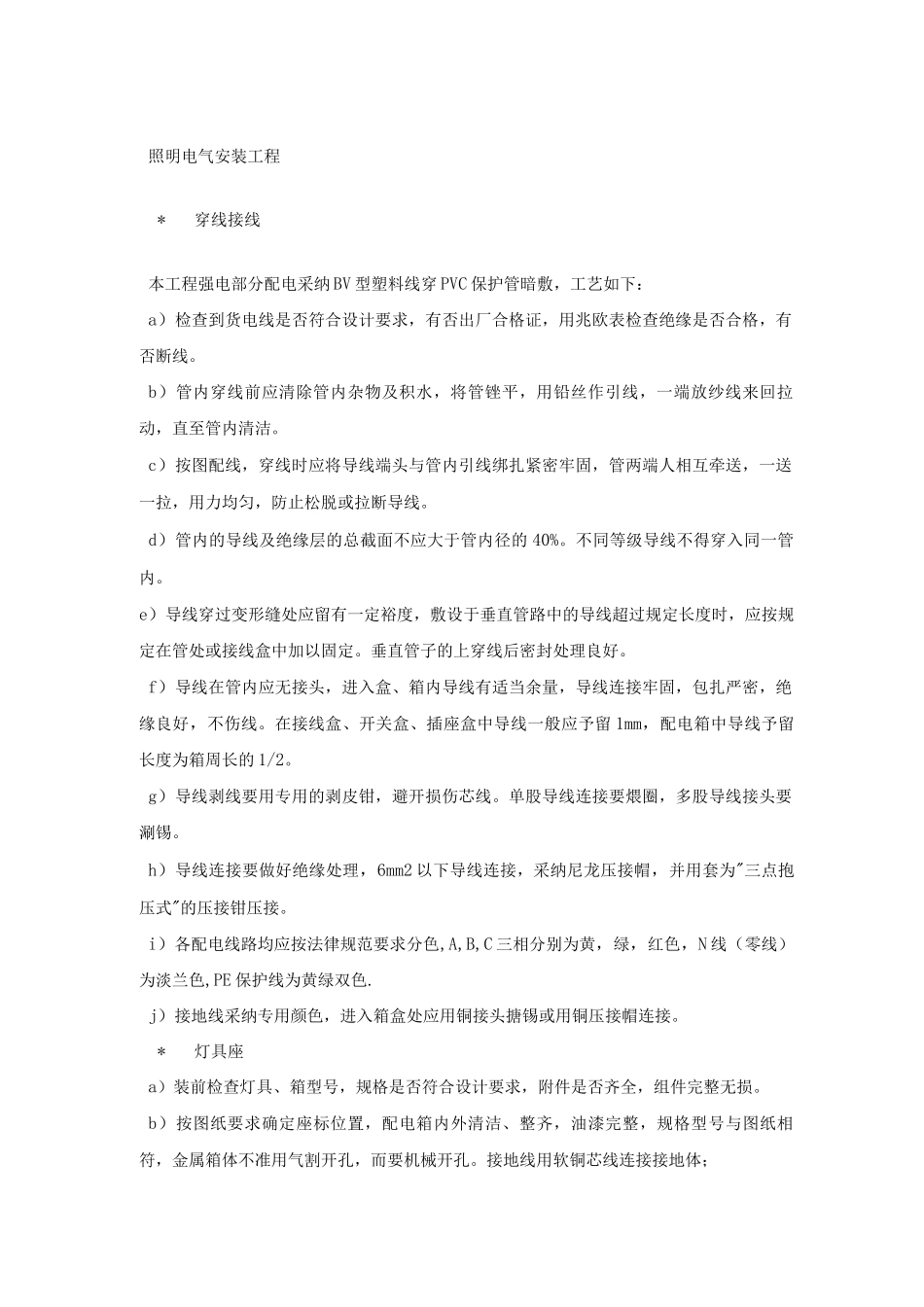

照明电气安装工程*穿线接线本工程强电部分配电采纳 BV 型塑料线穿 PVC 保护管暗敷，工艺如下：a）检查到货电线是否符合设计要求，有否出厂合格证，用兆欧表检查绝缘是否合格，有否断线。b）管内穿线前应清除管内杂物及积水，将管锉平，用铅丝作引线，一端放纱线来回拉动，直至管内清洁。c）按图配线，穿线时应将导线端头与管内引线绑扎紧密牢固，管两端人相互牵送，一送一拉，用力均匀，防止松脱或拉断导线。d）管内的导线及绝缘层的总截面不应大于管内径的 40%。不同等级导线不得穿入同一管内。e）导线穿过变形缝处应留有一定裕度，敷设于垂直管路中的导线超过规定长度时，应按规定在管处或接线盒中加以固定。垂直管子的上穿线后密封处理良好。f）导线在管内应无接头，进入盒、箱内导线有适当余量，导线连接牢固，包扎严密，绝缘良好，不伤线。在接线盒、开关盒、插座盒中导线一般应予留 1mm，配电箱中导线予留长度为箱周长的 1/2。g）导线剥线要用专用的剥皮钳，避开损伤芯线。单股导线连接要煨圈，多股导线接头要涮锡。h）导线连接要做好绝缘处理，6mm2 以下导线连接，采纳尼龙压接帽，并用套为"三点抱压式"的压接钳压接。i）各配电线路均应按法律规范要求分色,A,B,C 三相分别为黄，绿，红色，N 线（零线）为淡兰色,PE 保护线为黄绿双色.j）接地线采纳专用颜色，进入箱盒处应用铜接头搪锡或用铜压接帽连接。*灯具座a）装前检查灯具、箱型号，规格是否符合设计要求，附件是否齐全，组件完整无损。b）按图纸要求确定座标位置，配电箱内外清洁、整齐，油漆完整，规格型号与图纸相符，金属箱体不准用气割开孔，而要机械开孔。接地线用软铜芯线连接接地体；c）配电箱垂直偏差不应大于 1.5mm。暗设时面板四周边缘要紧贴墙面，箱内标明用电回路名称。回路接线与图纸符合，接线正确；d）灯具座安装应牢固，安装高度符合设计要求，格栅日光灯等嵌入式灯具座应有支架固定，不能在吊平顶基层上攀附。灯头与导线接头应搪锡或压接帽；*开关安装a）照明用、电铃开关等，应设在门开启侧距门边水平距离 150-2mm，垂直高度 1.3~1.4m的位置，如门边有装饰图案或线条应将开关设在图案或线条外，其水平距离可适当放宽。b）暗开关盖板应紧贴墙面或装饰面，面板螺丝规格一致，在无设计要求时距门边0.15mm。安装的同型号面板开关高度应一致，高差不得大于 1 mm，同一室内开关高度差不应大于 5mm，开关操作灵活，面板清洁。c）照明开关应控制相线、导线...
