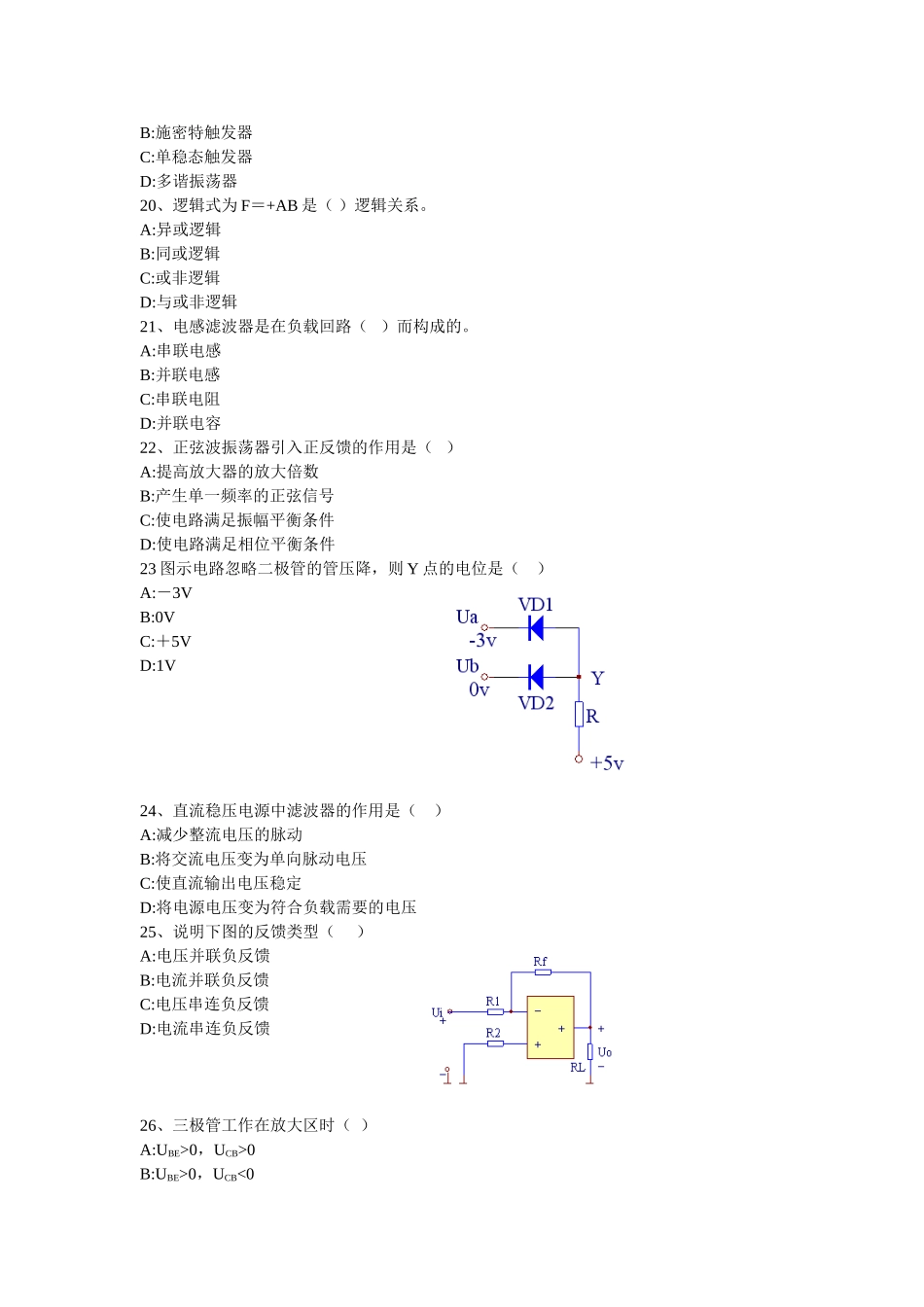

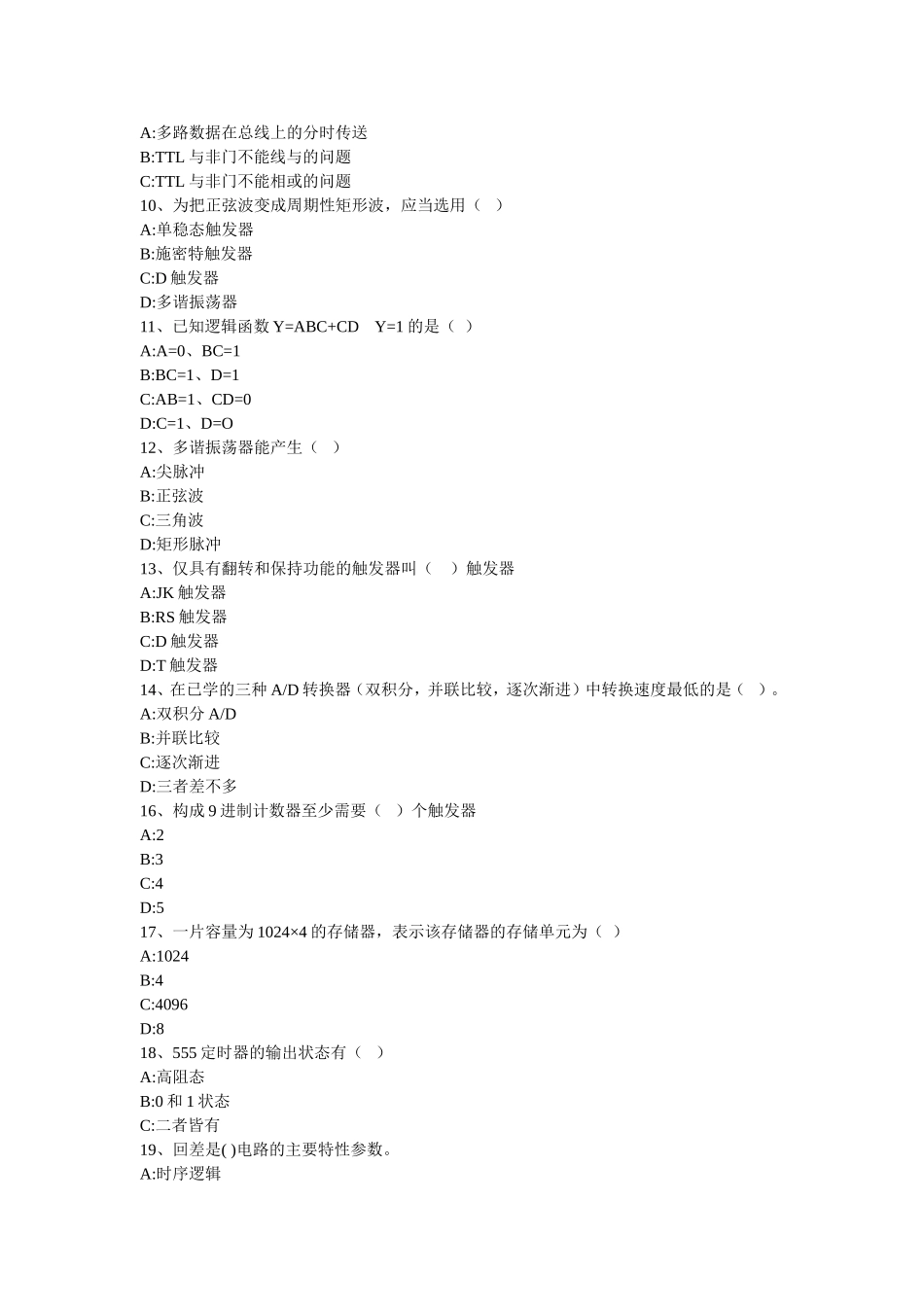

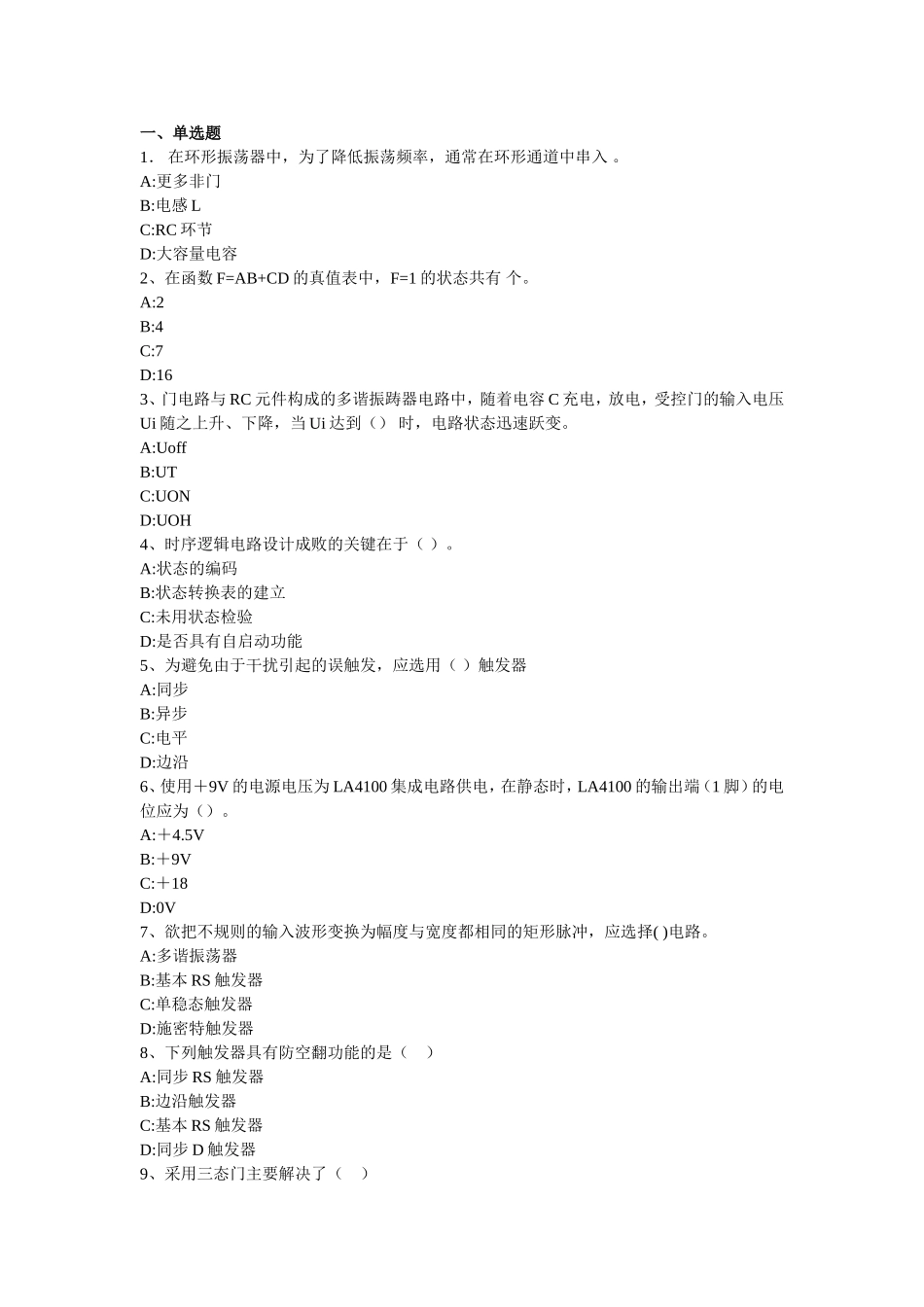

一、单选题1．在环形振荡器中，为了降低振荡频率，通常在环形通道中串入。A:更多非门B:电感LC:RC环节D:大容量电容2、在函数F=AB+CD的真值表中，F=1的状态共有个。A:2B:4C:7D:163、门电路与RC元件构成的多谐振踌器电路中，随着电容C充电，放电，受控门的输入电压Ui随之上升、下降，当Ui达到（）时，电路状态迅速跃变。A:UoffB:UTC:UOND:UOH4、时序逻辑电路设计成败的关键在于（）。A:状态的编码B:状态转换表的建立C:未用状态检验D:是否具有自启动功能5、为避免由于干扰引起的误触发，应选用（）触发器A:同步B:异步C:电平D:边沿6、使用＋9V的电源电压为LA4100集成电路供电，在静态时，LA4100的输出端（1脚）的电位应为（）。A:＋4.5VB:＋9VC:＋18D:0V7、欲把不规则的输入波形变换为幅度与宽度都相同的矩形脉冲，应选择()电路。A:多谐振荡器B:基本RS触发器C:单稳态触发器D:施密特触发器8、下列触发器具有防空翻功能的是（）A:同步RS触发器B:边沿触发器C:基本RS触发器D:同步D触发器9、采用三态门主要解决了（）A:多路数据在总线上的分时传送B:TTL与非门不能线与的问题C:TTL与非门不能相或的问题10、为把正弦波变成周期性矩形波，应当选用（）A:单稳态触发器B:施密特触发器C:D触发器D:多谐振荡器11、已知逻辑函数Y=ABC+CDY=1的是（）A:A=0、BC=1B:BC=1、D=1C:AB=1、CD=0D:C=1、D=O12、多谐振荡器能产生（）A:尖脉冲B:正弦波C:三角波D:矩形脉冲13、仅具有翻转和保持功能的触发器叫（）触发器A:JK触发器B:RS触发器C:D触发器D:T触发器14、在已学的三种A/D转换器（双积分，并联比较，逐次渐进）中转换速度最低的是（）。A:双积分A/DB:并联比较C:逐次渐进D:三者差不多16、构成9进制计数器至少需要（）个触发器A:2B:3C:4D:517、一片容量为1024×4的存储器，表示该存储器的存储单元为（）A:1024B:4C:4096D:818、555定时器的输出状态有（）A:高阻态B:0和1状态C:二者皆有19、回差是()电路的主要特性参数。A:时序逻辑B:施密特触发器C:单稳态触发器D:多谐振荡器20、逻辑式为F＝+AB是（）逻辑关系。A:异或逻辑B:同或逻辑C:或非逻辑D:与或非逻辑21、电感滤波器是在负载回路（）而构成的。A:串联电感B:并联电感C:串联电阻D:并联电容22、正弦波振荡器引入正反馈的作用是（）A:提高放大器的放大倍数B:产生单一频率的正弦信号C:使电路满足振幅平衡条件D:使电路满足相位平衡条件23图示电路忽略二极管的管压降，则Y点的电位是（）A:－3VB:0VC:＋5VD:1V24、直流稳压电源中滤波器的作用是（）A:减少整流电压的脉动B:将交流电压变为单向脉动电压C:使直流输出电压稳定D:将电源电压变为符合负载需要的电压25、说明下图的反馈类型（）A:电压并联负反馈B:电流并联负反馈C:电压串连负反馈D:电流串连负反馈26、三极管工作在放大区时（）A:UBE>0，UCB>0B:UBE>0，UCB<0C:UBE<0，UCB>0D:UBE<0，UCB<027、耗尽型MOS场效应管，在uGS=0时（）A、没有导电沟道B、有导电沟道C、根据负载大小判定D、以上都不正确28、差分放大电路中的射极电阻RE对于差模信号来说（）A:相当于短路B:相当于开路C:相当于负载D:以上都不正确29、双端输入双端输出的差分放大电路的放大倍数（）A:同单端输入双端输出B:同单端输入单端输出C:同双端输入单端输出D:以上都不正确30、互补对称功率放大电路的最大输出功率为10W，则最大管耗为（）A:5WB:2WC:4WD:1W31、对于甲乙类互补对称功率放大电路，下列说法正确的是（）A:存在交越失真B:不存在交越失真C:每个管子的导通时间为半个周期D:每个管子导通时间为一个周期32、甲乙类互补对称功率放大电路中的发射极E点静态对地电压为（）A:电源电压B:电源电压的一半C:0D:根据负载确定33、多级放大电路的输出级通常采用（）A:共基极放大电路B:共射极放大电路C:共集电极放大电路D:功率放大电路34、多级放大电路的频带比其中任一级（）A:大B:小C:没有可比性D:由具体电路决定35、多级放大电路的电压放大倍数若用分贝表示，则电压总增益为（）A:各级电压增益之和B:各级电压增益之积C:各级电压增益之差D:以上都不正确36、多级放大电路采用电容耦合时，各级静态工作点之间（）A:相互影响B:相互独立C:由电源决定D:由负...
