牛头刨床机械系统方案设计

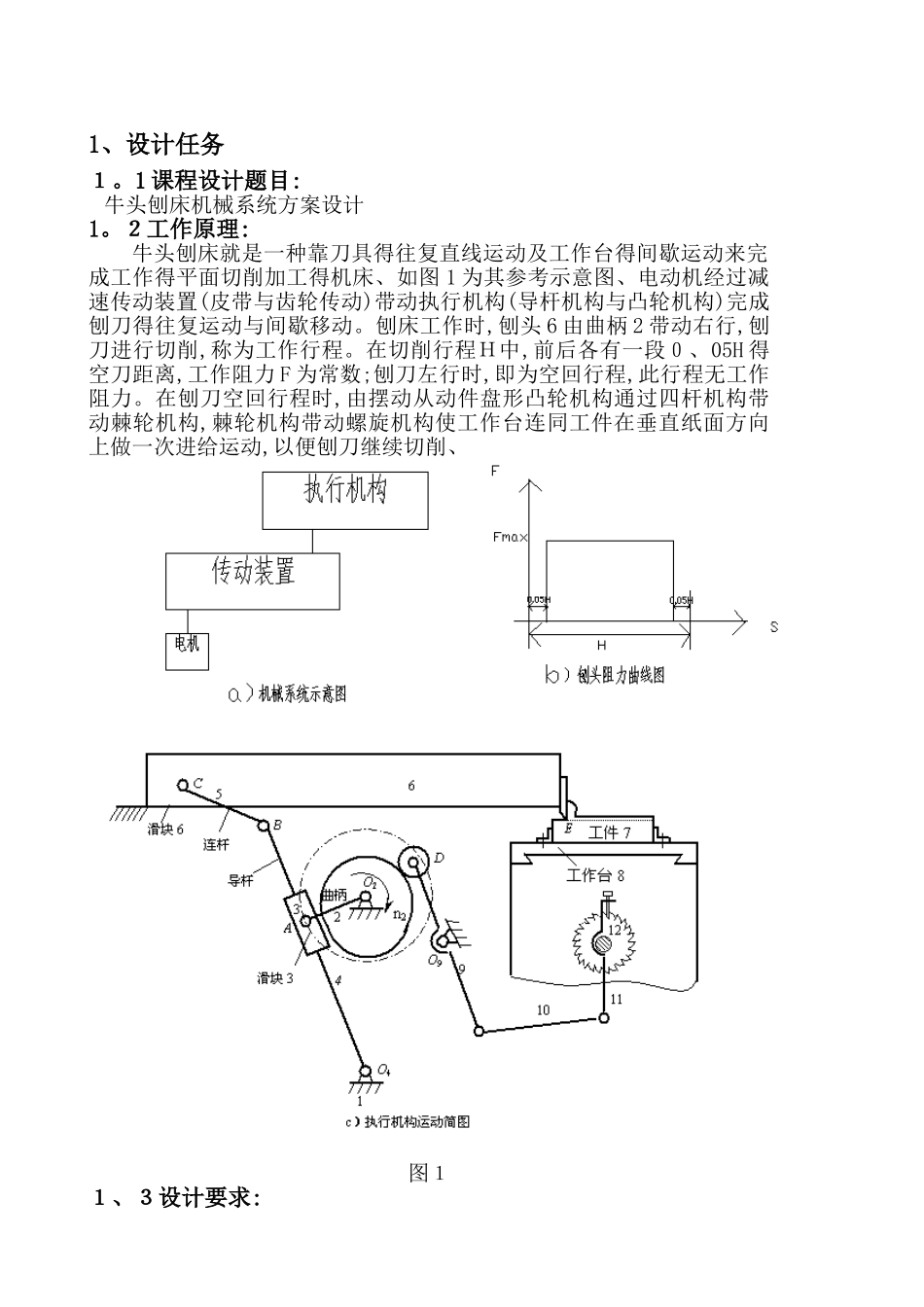

1、设计任务１。1 课程设计题目:牛头刨床机械系统方案设计1。２工作原理:牛头刨床就是一种靠刀具得往复直线运动及工作台得间歇运动来完成工作得平面切削加工得机床、如图 1 为其参考示意图、电动机经过减速传动装置(皮带与齿轮传动)带动执行机构(导杆机构与凸轮机构)完成刨刀得往复运动与间歇移动。刨床工作时,刨头 6 由曲柄 2 带动右行,刨刀进行切削,称为工作行程。在切削行程Ｈ中,前后各有一段０、05H 得空刀距离,工作阻力 F 为常数;刨刀左行时,即为空回行程,此行程无工作阻力。在刨刀空回行程时,由摆动从动件盘形凸轮机构通过四杆机构带动棘轮机构,棘轮机构带动螺旋机构使工作台连同工件在垂直纸面方向上做一次进给运动,以便刨刀继续切削、图１１、３设计要求:电动机轴与曲柄轴 2 平行,刨刀刀刃 E 点与铰链点 C 得垂直距离为 5０ mm,水平距离为 1.2 Ｈ。使用寿命１ 0 年,每日一班制工作,载荷有轻微冲击。允许曲柄 2 转速偏差为±5%、要求导杆机构得最大压力角应为最小值;凸轮机构得最大压力角应在许用值[α]之内,摆动从动件 9 得升、回程运动规律均为等加速等减速运动,其它参数见设计数据。执行机构得传动效率按０。９ 5 计算,系统有过载保护、按小批量生产规模设计、1。4 设计数据:导杆机构运动分析转速 n ２机架 l ｏ2o4工作行程 H行程速比系数 K连杆与导杆之ｌ BC/ｌO4 Ｂ48３ 8031 ０1。４６０。25导杆机构动态静力分析工作阻力 F ｍax(N)导杆质量m4(kg)滑块６质量m6(ｋｇ)导杆４转动惯量 Js4(kgm^2)４５ 0 ０20701、１凸轮机构设计从动件最大摆角ψm ａ x从动件杆长ｌ O9D许用压力角［α］推程运动角 δo远休止角δs回程运动角 δo’15·12540·75·1 ０·７ 5·1、5 设计内容:(1)、设计题目(包括设计条件与要求);(２)、原动机得选择(此次设计不做);(3)、根据电机转速与主轴转速得比值,选择传动机构并比较;(4)、根据牛头刨床得工作原理,拟定 2~3 个其她形式得执行机构(连杆机构),并对这些机构进行分析对比;(5)、机械系统运动方案得拟定与评价;(６)、画出运动方案布置图案或机械运动简图;(7)、制定机械系统得运动循环图;(8)、根据给定得数据确定刨削机构与进给机构得运动尺寸、要求用图解法设计,并将设计结果与步骤写在设计说明书中、有条件得学生可以再进行解析法得设计,并对凸轮机构运用 T Ｂ或Ｖ B 语言进行计算机辅助设计计算;(9)、刨削机构得运动分析;要求在说明书中取工作...
