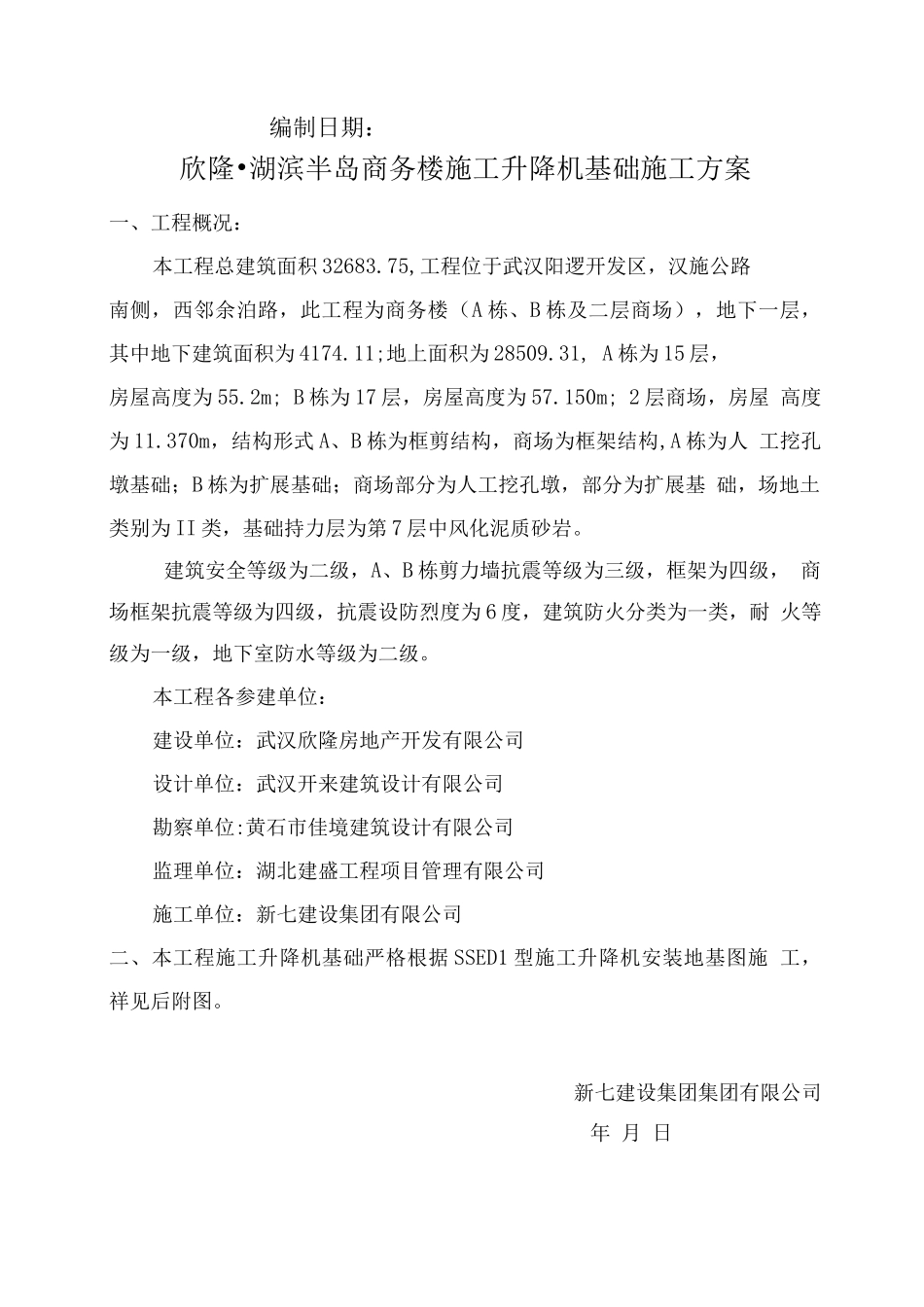

欣隆•湖滨半岛商务楼施工升降机基础施工方案编制单位:新七建设集团有限公司编制人:审核人:审批人:编制日期:欣隆•湖滨半岛商务楼施工升降机基础施工方案一、工程概况:本工程总建筑面积 32683.75,工程位于武汉阳逻开发区,汉施公路南侧,西邻余泊路,此工程为商务楼(A 栋、B 栋及二层商场),地下一层, 其中地下建筑面积为 4174.11;地上面积为 28509.31, A 栋为 15 层,房屋高度为 55.2m; B 栋为 17 层,房屋高度为 57.150m; 2 层商场,房屋 高度为 11.370m,结构形式 A、B 栋为框剪结构,商场为框架结构,A 栋为人 工挖孔墩基础;B 栋为扩展基础;商场部分为人工挖孔墩,部分为扩展基 础,场地土类别为 II 类,基础持力层为第 7 层中风化泥质砂岩。建筑安全等级为二级,A、B 栋剪力墙抗震等级为三级,框架为四级, 商场框架抗震等级为四级,抗震设防烈度为 6 度,建筑防火分类为一类,耐 火等级为一级,地下室防水等级为二级。本工程各参建单位:建设单位:武汉欣隆房地产开发有限公司设计单位:武汉开来建筑设计有限公司勘察单位:黄石市佳境建筑设计有限公司监理单位:湖北建盛工程项目管理有限公司施工单位:新七建设集团有限公司二、本工程施工升降机基础严格根据 SSED1 型施工升降机安装地基图施 工,祥见后附图。新七建设集团集团有限公司年 月 日二、升降机选用及技术分析:结合本工程实际,升降机选用 SSED1 型施工升降机,该机主要由底 架、立柱(导轨架)压重梁、卷扬机、吊篮、自升平台、联动滑轮,附着 装置等组成.本机最大安装高度 150m,最大提升高度 120m,额定提升重量 1 吨,额定提升速度 33m/min,吊栏尺寸 3.4mx1o 7m x2.5m。本机与普通 升降机比较有以下几方面特点:(1)、采纳龙门结构形式、架体截面增大、增强了稳定性,保留了货用升 降机结构简单、装拆方便的特点。(2)自升装置操作方便,能随建筑的升高而加节自升.(3) 、采纳新型专利曳引机及瞬时式双向限速防坠器,采纳限载、限速、防 坠、防错相,多绳曳引传动系统有效地防止断绳和冲顶事故。(4)、吊笼工作平衡性能好,增设断绳感应开关在断绳时即能自行停机并 切断电源,增强安全系数。(5) 、吊笼实行全封闭,符合部颁要求,配重箱存储钢丝绳轮采纳锚桩分力方 式,防止了钢丝绳损伤。(6)、在配重曳引传动作用下和应用了电气变频技术节约能耗 50%,使升 降工作更加平稳并降低了噪声。(7)、配置数显重量限制...
