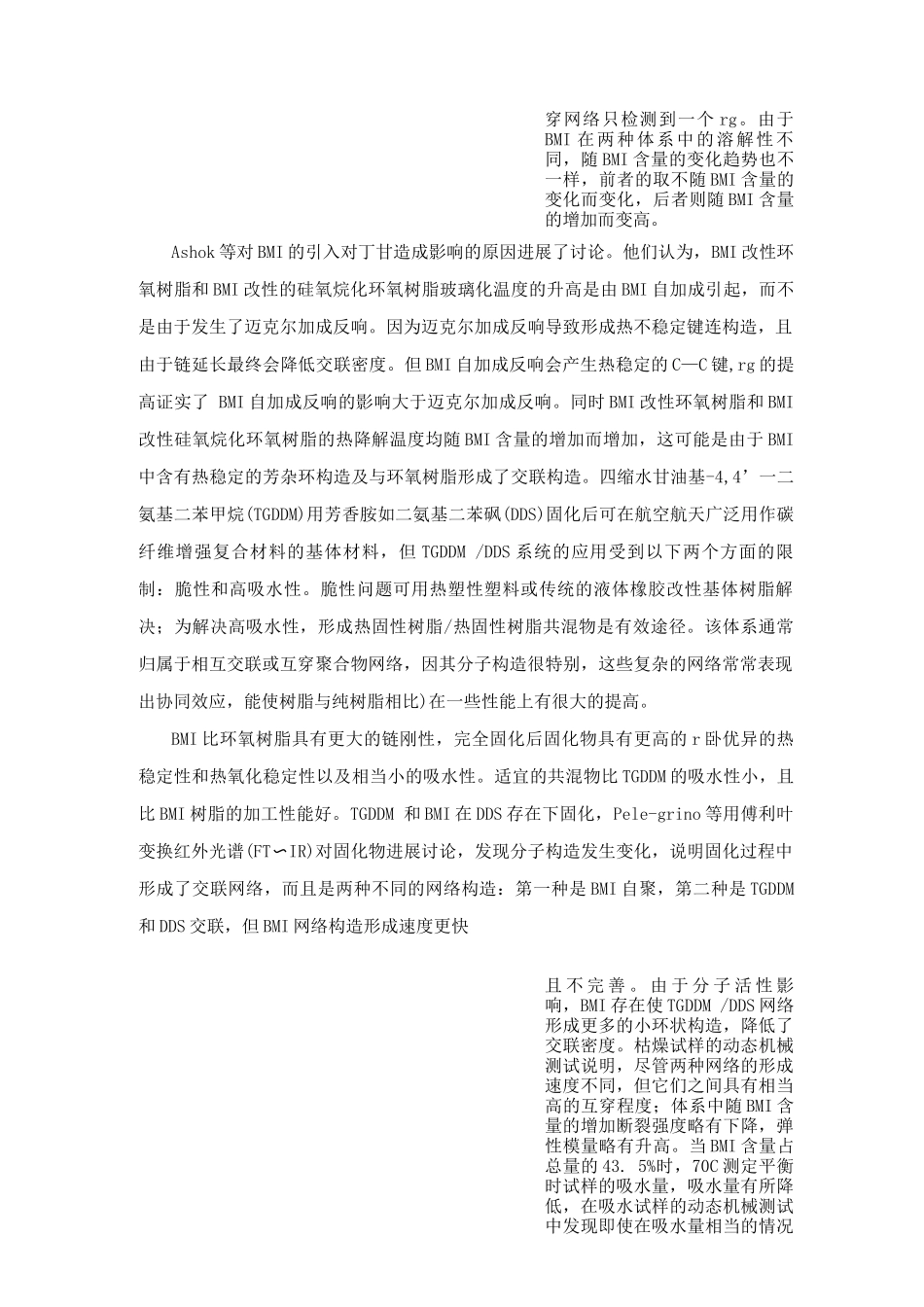

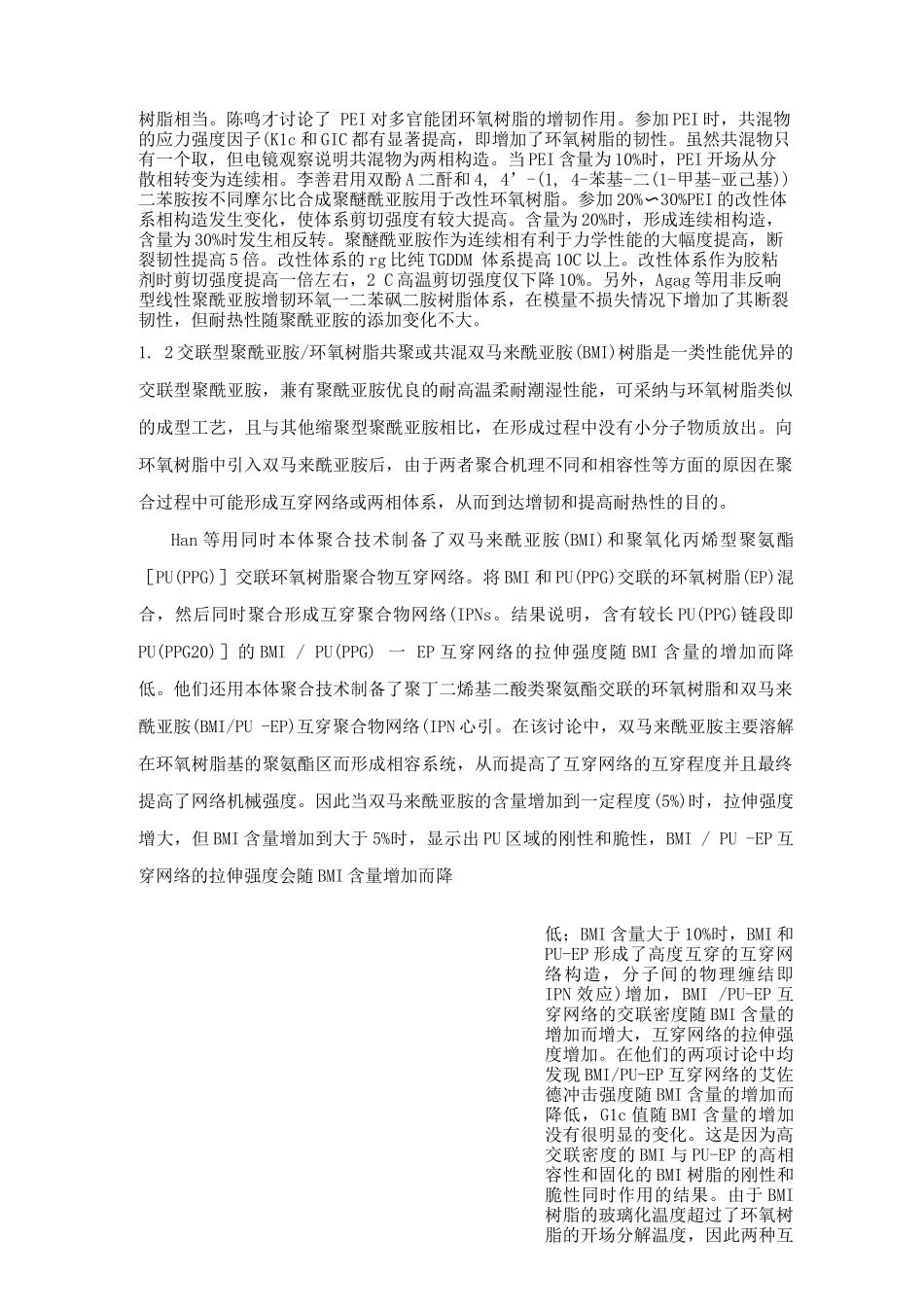

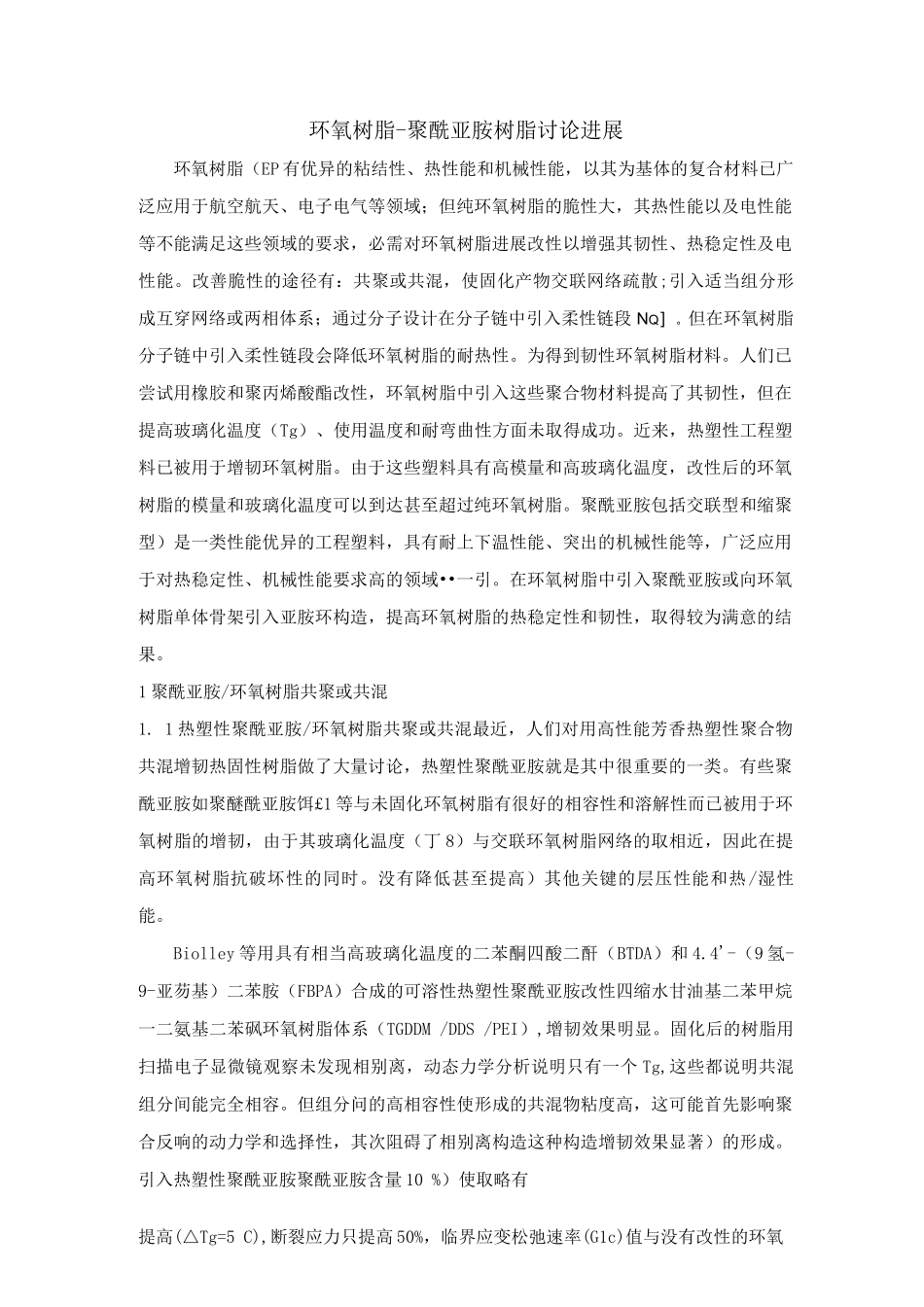

环氧树脂-聚酰亚胺树脂讨论进展环氧树脂（EP 有优异的粘结性、热性能和机械性能，以其为基体的复合材料已广泛应用于航空航天、电子电气等领域；但纯环氧树脂的脆性大，其热性能以及电性能等不能满足这些领域的要求，必需对环氧树脂进展改性以增强其韧性、热稳定性及电性能。改善脆性的途径有：共聚或共混，使固化产物交联网络疏散;引入适当组分形成互穿网络或两相体系；通过分子设计在分子链中引入柔性链段 NQ］。但在环氧树脂分子链中引入柔性链段会降低环氧树脂的耐热性。为得到韧性环氧树脂材料。人们已尝试用橡胶和聚丙烯酸酯改性，环氧树脂中引入这些聚合物材料提高了其韧性，但在提高玻璃化温度（Tg）、使用温度和耐弯曲性方面未取得成功。近来，热塑性工程塑料已被用于增韧环氧树脂。由于这些塑料具有高模量和高玻璃化温度，改性后的环氧树脂的模量和玻璃化温度可以到达甚至超过纯环氧树脂。聚酰亚胺包括交联型和缩聚型）是一类性能优异的工程塑料，具有耐上下温性能、突出的机械性能等，广泛应用于对热稳定性、机械性能要求高的领域••一引。在环氧树脂中引入聚酰亚胺或向环氧树脂单体骨架引入亚胺环构造，提高环氧树脂的热稳定性和韧性，取得较为满意的结果。1 聚酰亚胺/环氧树脂共聚或共混1. 1 热塑性聚酰亚胺/环氧树脂共聚或共混最近，人们对用高性能芳香热塑性聚合物共混增韧热固性树脂做了大量讨论，热塑性聚酰亚胺就是其中很重要的一类。有些聚酰亚胺如聚醚酰亚胺饵£1 等与未固化环氧树脂有很好的相容性和溶解性而已被用于环氧树脂的增韧，由于其玻璃化温度（丁 8）与交联环氧树脂网络的取相近，因此在提高环氧树脂抗破坏性的同时。没有降低甚至提高）其他关键的层压性能和热/湿性能。Biolley 等用具有相当高玻璃化温度的二苯酮四酸二酐（BTDA）和 4.4'-（9 氢-9-亚芴基）二苯胺（FBPA）合成的可溶性热塑性聚酰亚胺改性四缩水甘油基二苯甲烷一二氨基二苯砜环氧树脂体系（TGDDM /DDS /PEI）,增韧效果明显。固化后的树脂用扫描电子显微镜观察未发现相别离，动态力学分析说明只有一个 Tg,这些都说明共混组分间能完全相容。但组分问的高相容性使形成的共混物粘度高，这可能首先影响聚合反响的动力学和选择性，其次阻碍了相别离构造这种构造增韧效果显著）的形成。引入热塑性聚酰亚胺聚酰亚胺含量 10 %）使取略有提高(△Tg=5 C),断裂应力只提高 50%，临界应变松弛速率(G1c)值与没有改性的环氧树脂相当。陈鸣才讨论了 ...
