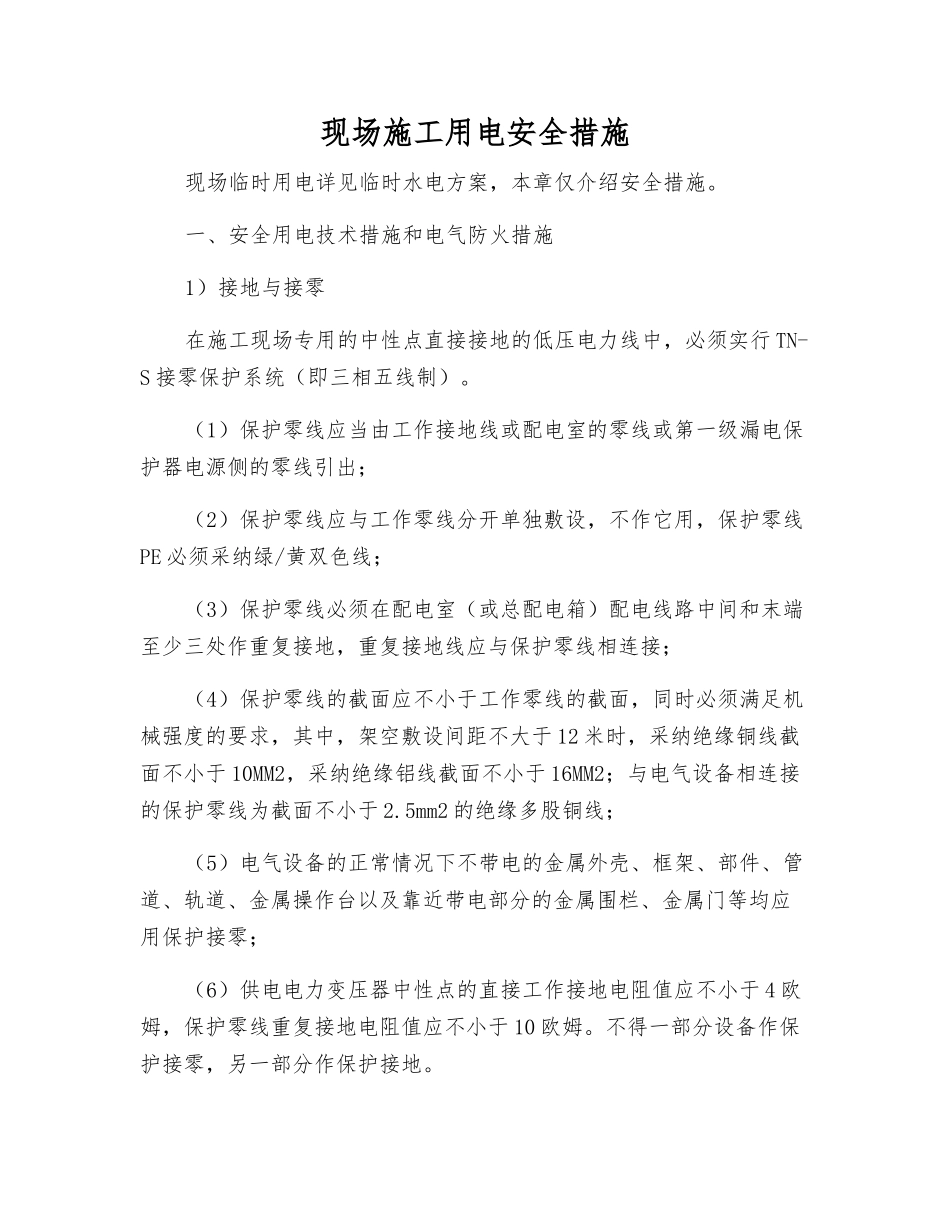

现场施工用电安全措施

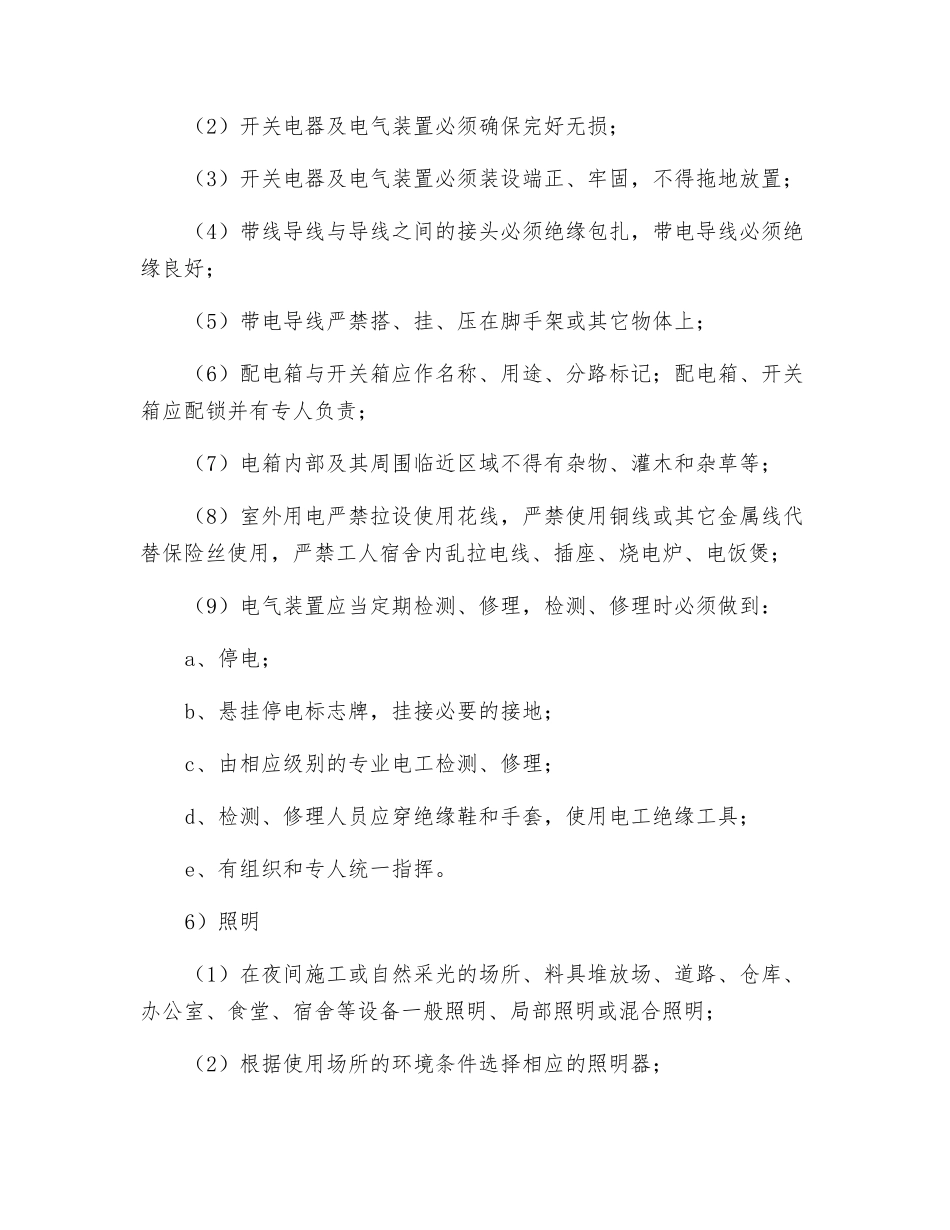

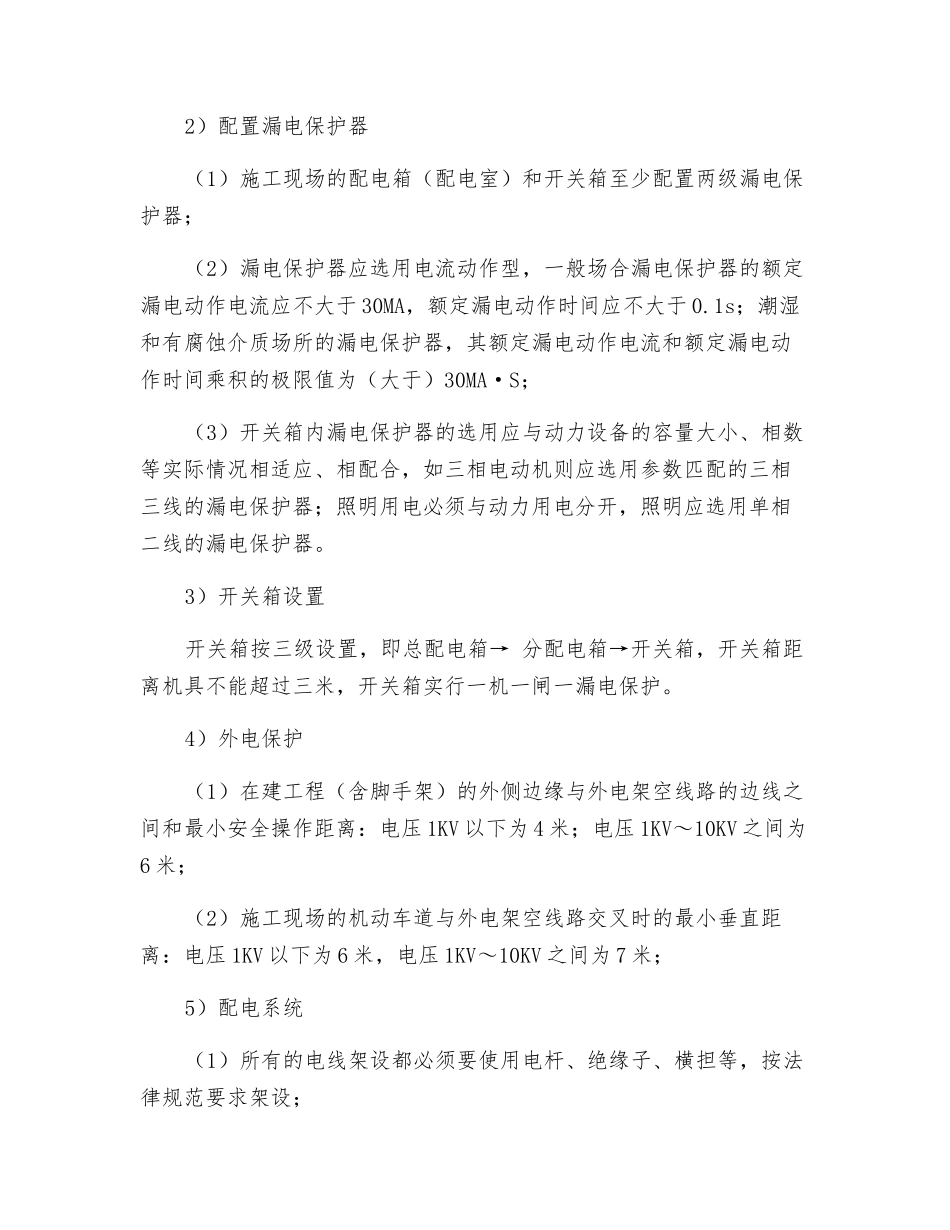

现场施工用电安全措施现场临时用电详见临时水电方案，本章仅介绍安全措施。一、安全用电技术措施和电气防火措施1）接地与接零在施工现场专用的中性点直接接地的低压电力线中，必须实行 TN-S 接零保护系统（即三相五线制）。（1）保护零线应当由工作接地线或配电室的零线或第一级漏电保护器电源侧的零线引出；（2）保护零线应与工作零线分开单独敷设，不作它用，保护零线PE 必须采纳绿/黄双色线；（3）保护零线必须在配电室（或总配电箱）配电线路中间和末端至少三处作重复接地，重复接地线应与保护零线相连接；（4）保护零线的截面应不小于工作零线的截面，同时必须满足机械强度的要求，其中，架空敷设间距不大于 12 米时，采纳绝缘铜线截面不小于 10MM2，采纳绝缘铝线截面不小于 16MM2；与电气设备相连接的保护零线为截面不小于 2.5mm2 的绝缘多股铜线；（5）电气设备的正常情况下不带电的金属外壳、框架、部件、管道、轨道、金属操作台以及靠近带电部分的金属围栏、金属门等均应用保护接零；（6）供电电力变压器中性点的直接工作接地电阻值应不小于 4 欧姆，保护零线重复接地电阻值应不小于 10 欧姆。不得一部分设备作保护接零，另一部分作保护接地。2）配置漏电保护器（1）施工现场的配电箱（配电室）和开关箱至少配置两级漏电保护器；（2）漏电保护器应选用电流动作型，一般场合漏电保护器的额定漏电动作电流应不大于 30MA，额定漏电动作时间应不大于 0.1s；潮湿和有腐蚀介质场所的漏电保护器，其额定漏电动作电流和额定漏电动作时间乘积的极限值为（大于）30MA·S；（3）开关箱内漏电保护器的选用应与动力设备的容量大小、相数等实际情况相适应、相配合，如三相电动机则应选用参数匹配的三相三线的漏电保护器；照明用电必须与动力用电分开，照明应选用单相二线的漏电保护器。3）开关箱设置开关箱按三级设置，即总配电箱→ 分配电箱→开关箱，开关箱距离机具不能超过三米，开关箱实行一机一闸一漏电保护。4）外电保护（1）在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间和最小安全操作距离：电压 1KV 以下为 4 米；电压 1KV～10KV 之间为6 米；（2）施工现场的机动车道与外电架空线路交叉时的最小垂直距离：电压 1KV 以下为 6 米，电压 1KV～10KV 之间为 7 米；5）配电系统（1）所有的电线架设都必须要使用电杆、绝缘子、横担等，按法律规范要求架设；（2）开关电器及电气装置必须确保完好无损；（3...
